[Motorel]

A incercat cineva astahttp://www.download.com/Routout-CNC/3000-2...ml?tag=pdp_prod?

[dennysbrasov]

buna.sunt nou pe aici dar ma pasioneaza de ceva vreme acesrt subiect.in momentul de fata am cateva motoare pas cu pas de 1 A ,o placa CNC pentru 4 axe cumparata de la pickit , bare de otel rectificate si bucsi cu bile de la mev2000 si mai am o gramada de profile de aluminiu si otel.problema este alta.poate sa ma indrume cineva de unde as putea cumpara curea cu pas de 1 sau de 5 mm la metru liniar,si roti dintate pentru aceste curele.un magazin unde s-ar gasi pe stoc ma intereseaza ca am mai gasit pe net dar aduc numai in 2 saptamani de la plata unui avans.si a doua problema si mai mare este un soft 2d.am instalat zeci de softuri si inca nu sunt multumit.pentru cnc cu 3 axe cel de la kellycam mi se pare excelent.dar la capitolu 2 d n-am gasit nimic sa mearga.va rog daca ma puteti ajuta cu un soft pentru o masina de taiat polistiren care sa aiba posibilitate de import hpgl sau plt si sa fie usor de folosit,sa se poata gasii o varianta de test si sa nu coste mult licenta.Va multumesc.

[bitex]

Bine ai venit printre noi!
Curea cu pas de 1 mm nu cred ca gasesti niacieri. Poate facuta la comanda sau pentru aplicatii speciale pe undeva, dar nu in comert.
Cu pas metric, gasesti de 2, 2.5, 3, 5 (mm)...
Eu am cumparat de la VALFERC la metru, cu pas de 5. Curea cu insertie metalica, rezistenta, ieftina, buna si devreme acasa. Tot acolo si rotile potrivite.

Hai ca legat de software, la partea de teorie sunt mester, practica ma omoara!
Daca te descurci cu 3D e imposibl sa nu mearga si 2D. Ca nu introduci Z in program sau nu-l activezi din port si e suficient. Pentru frezare daca vorbim. Eu am folosit KCAM si la taiat polistiren.
Pentru polistiren parca erau cateva softuri dedicate, care puteau modifica si temperatura din fir. Unele erau pentru 4 motoare dar se pot seta usor pentru 2.

Am incercat varianta demo http://www.foamwork.net/ si merge bine. Cu asta testez motoarele ca e simplu si pot varia in mod continuu viteza. Pot asculta motorul la toate vitezele, in mod continuu, aleg valorile care imi plac si le evit pe cele cu probleme (rezonante, etc)
Alte adrese din care poti scoate cate ceva:
http://gm.cnc.free.fr/en/index.html
http://www.freedownloadscenter.com/Best/hp...pgl-to-dxf.html (convertere, editoare...)
http://www.cnczone.com/forums/archive/inde....php/f-283.html
http://www.aeropassion.net/download/downlo...oad-jedicut.php
E putin de cautat pe google. Sunt mai rare ca alea 3D. O sa caut un subiect mai vechi si daca am noroc revin cu ceva amanunte.
Mult succes !

Aceasta postare a fost editata de bitex: 16 April 2008 - 12:12 AM

[dennysbrasov]

multumesc bitex.voi telefona la valfer sa vad de curele ca vreau sa incep asamblarea cat mai repede.as mai avea o intrebare.eu am un toroidal de 250 de w pe 30 de volti.l-am luat de 250w ca sa fie mai mare chiar daca nu am nevoie de atata pentru placa de baza si motoare.intrebarea e urmatoarea.daca alimentez si firul de nichhelina la aceeasi sursa pot aparea probleme ? banuiesc ca suge destul de mult curent firu de nichelina si asta e motivul pentru care pun intrebarea.multumesc.

[dennysbrasov]

am instalat si eu programul foamworks.pare foarte simplu dar cum bag fisierele in el?eu caut ceva unde pot importa plt sau hpgl facute in coreldraw.nu ma pricep deloc la autocad.nu exista nici un program care sa transforme din plt/hpgl in extensia necesara programului foamworcks?multumesc

[bitex]

Cred ca trebuie sa instalezi si celalalt program (cadworks) de pe acelasi site, in el poti face cate ceva, salvezi si ce ai salvat poti deschide cu celalalt. Nu-l am instalat aici si nu mai stiu ce optiuni sunt. E fain ca accepta scripturi si poti lucra mai simplu ca in cod G. Citeste mai mult pe site, poate te lamuresti.
Nu l-as mai instala si acasa... Iti raspund de la scoala ca-l am acolo, daca mai e cazul.
Spor la treaba!

[znecula]

dennysbrasov, la 17 Apr 2008, 20:11, a spus:

am instalat si eu programul foamworks.pare foarte simplu dar cum bag fisierele in el?eu caut ceva unde pot importa plt sau hpgl facute in coreldraw.nu ma pricep deloc la autocad.nu exista nici un program care sa transforme din plt/hpgl in extensia necesara programului foamworcks?multumesc

Cauta cu google ABViewer.
Este free si converteste multe tipuri de fisiere


Stima.

[bitex]

Din pacate foamworks nu este cel mai bun pentru polistiren, dar te ajuta mult la setarea masinii.
Are si un monitor de port frumusel, iti primeste comenzile imediat cum le dai, chiar din aceeasi fereastra.
Rau e ca importa numai tipul lui de fisier, care este generat de celalalt programel (care e putin mai prietenos, are si ceva grafica parca) sau cu un alt program care genereaza DAT. De exemplu DXF2DAT 3.0
Vezi ca o conditie pentru a nu avea erori la generarea fisierului CUT trebuie ca cele doua fisiere folosite la capete trebuie sa aiba acelasi numar de linii. Gasesti in help-ul din soft cum se face daca e cazul.
Sau cauta un alt program pentru ploistiren, pana gasesti unul sa-ti placa.
Parerea mea e sa folosesti tot kcam sau unul de 3D ca importa ce vrei si merge si cu doua motoare.

Aceasta postare a fost editata de bitex: 18 April 2008 - 10:11 AM

[Miezu_eu]

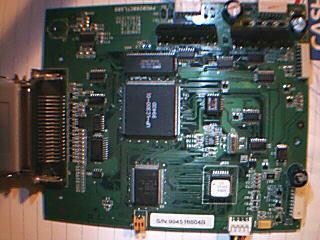

salut! am citit cate ceva in aceste posturi si nu prea m-am lamurit! am si eu o problema: am o placa gata facuta care comanda 2 motoare pas cu pas am sursa la ea, cele doua motoare de 20 ohmi, dar nu stiu ce soft ii trebuie! se conecteaza prin LTP. cel mai mare integrat este IJP-LC300-01, am sa pun cateva poze!

Imagini atasate

•

[Miezu_eu]

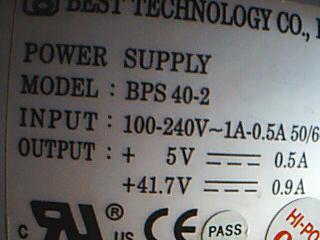

sursa de alimentare
poza 2

Imagini atasate

•

Aceasta postare a fost editata de Miezu_eu: 22 April 2008 - 08:22 PM

[Miezu_eu]

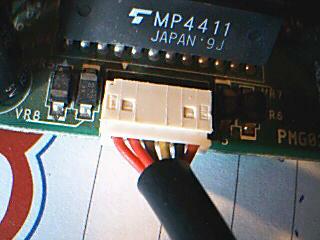

integratul din care ies firele motorului
poza 3

Imagini atasate

•

Aceasta postare a fost editata de Miezu_eu: 22 April 2008 - 08:22 PM

[Miezu_eu]

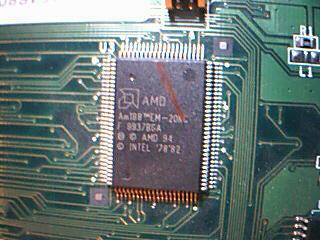

un integrat pentru inspiratie :D
poza 4

Imagini atasate

•

[Miezu_eu]

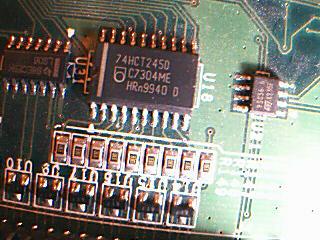

integratul in care intra datele de pe LTP
poza 5

Imagini atasate

•

[Miezu_eu]

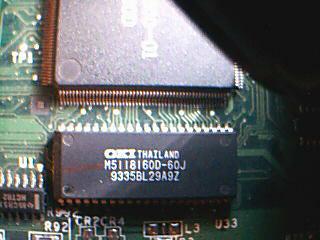

alt integrat de pe placa
poza 6

Imagini atasate

•

Aceasta postare a fost editata de Miezu_eu: 22 April 2008 - 08:26 PM

[Miezu_eu]

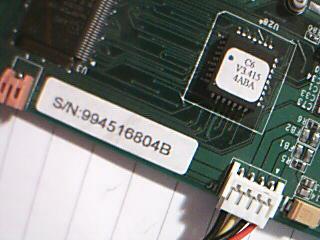

seria cablajului
poza 7

Imagini atasate

•

[Miezu_eu]

integratul cel mai mare de pe placa
poza 8

Imagini atasate

•

[ipsihi]

...asta nu este placa de imprimanta?

[bitex]

Miezu_eu, la 22 Apr 2008, 21:19, a spus:

salut! am citit cate ceva in aceste posturi si nu prea m-am lamurit! am si eu o problema: am o placa gata facuta care comanda 2 motoare pas cu pas am sursa la ea, cele doua motoare de 20 ohmi, dar nu stiu ce soft ii trebuie! se conecteaza prin LTP.

Salutare!
Eu am citit toate posturile de cateva ori si tot nelamurit sunt!
Zici ca se conecteaza prin LPT la PC? Pai inceraca sa pornesti PC-ul in MS-DOS si sa scrii ceva de la tastatura. Asta dupa ce montezi la loc ce ai demontat, pana la ultimul senzor.
Sa zicem cu: "copy con prn" apoi bagi text, apoi... te descurci tu.
Nu poti folosi placa aia decat cu setarile pe care ti le permite driverul de imprimanta, dar cu ceva indemanare o poti adapta pentru facut ceva pe 2 axe.
Daca ai atata indemanare iti mai dau si eu vreo 2 placi simlare, sa ai cu ce pierde vremea.
Ca sa o iau pe scurtatura, incearca sa procuri de pe undeva niste placi speciale pentru motoare, care sa primeasca semnal compatibil "STEP/DIRECTION" ca gasesti si soft pentru ele. Altfel trebuie sa fii tare la capitolul programare.
pastreaza sursa, poate faci schimb cu careva!:)
Sau cauta documentatia fiecarui circuit de acolo si poate gasesti ceva deosebit la cele apropiate de motoare. Poate merg comandate cumva si bagi semnal direct in ele. E incurcata treaba. De exemplu, eu de cativa ani incerc sa fac asta si n-am timp, la o placa la care stiu toate circuitele de acolo. Daca mai ai diverul dispozitivului pe care l-ai demontat poti trimite catre el din orice soft care tipareste la imprimanta.
Spor la treaba! Mai vorbim. Bine ai venit printre noi!

Aceasta postare a fost editata de bitex: 23 April 2008 - 01:37 AM

[vampiras01]

Salutare tuturor,

Am gasit din intamplare forumul acesta . Sunt un novice si ma gandesc serios sa construiesc o masina CNC. De 3 zile tot caut pe ineternet diverse modele si tipuri de constructie. Eu vreau sa folosesc masina pentru usi din MDF asa ca m-am hotarat sa construiesc un model pe 3 axe. Am gasit ceva pe net si vroiam sa va cer parerea cu privire la modelul respectiv. Modelul este aici :

http://buildyourcnc.com/latest.aspx

Pentru cei care nu au timp sa urmareasca tot ce este pe pagina respectiva va spun ca structura CNC-ului este taiata din MDF, sistemul de ghidaj este pe rulmenti normali prinsi cu suruburi pe o bucata de cornier de aluminiu care la randul ei culiseaza pe o alta bucata de cornier de aluminiu. Oare rezista MDF-ul la solicitarile repetate?
O alta intrebare ar fi ce dimensiuni sa aiba CNC-ul meu?Eu m-am gandit la ceva de genul 2000/1000.

In al doilea rand fiin primul meu post pe forum vroiam sa ofer cateva informatii cu privire la ce am gasit pe net cautand componente:

motoare pas cu pas , drivere si componente CNC
: http://www.adf.ro/home/produse/motoare-ele...uz-general.html

: http://www.kontroll.ro/main.php?browse_menu=28&lang=ro

: http://www.elmatic-systems.ro/

Aceasta postare a fost editata de vampiras01: 23 April 2008 - 09:03 AM

[vrajitoru]

la dimensiunile de 2/1m nu cred ca faci ceva fiabil din MDF

Daca vrei motoare si controllere bune si mai ieftine ca acolo... am eu

Ca fapt divers am fost ieri la targul de electronica, printr alte prostii am vazut si un cnc foarta fainut facut de bungard, era pe curea dintata, sasiu din profie de al... costul 9000Euro fata TVA :)

Aceasta postare a fost editata de vrajitoru: 23 April 2008 - 08:40 AM

[vampiras01]

PT "vrajitor" :Imi poti trimite, te rog o lista cu preturi pentru diverse componente pe care le ai la vanzare ? . Ca sa pot face o comparatie... Mersi

[Danieltnokia2000]

sal
pune si tu lista aia aici pe forum poate mai e interesata lume nu?
sa putem sa vedem si noi ce poati sa ne vinzi!

[bitex]

vampiras01, la 23 Apr 2008, 09:09, a spus:

sistemul de ghidaj este pe rulmenti normali prinsi cu suruburi pe o bucata de cornier de aluminiu care la randul ei culiseaza pe o alta bucata de cornier de aluminiu. Oare rezista MDF-ul la solicitarile repetate?
...
O alta intrebare ar fi ce dimensiuni sa aiba CNC-ul meu?Eu m-am gandit la ceva de genul 2000/1000.

Bine ai venit printre noi!
Felicitari pentru initiativa!

Eu cred ca MDF-ul ar rezista la ce solicitari ai acolo, daca nu exagerezi foarte tare cu regimul de prelucrare. Parerea mea ar fi ca nu-i simplu de facut nici din MDF. Si daca ai posibilitatea, schimba profilul de aluminiu (desi rezista si ala ca e doar cale de rulare nu altceva) cu unul macar din inox. Ca pret tot acolo iesi. Doar ca pare mai rezistent ala mai rezistent. Parerea mea!
Poate ar fi la fel de simplu de cumparat niste teava rectangulara de 50x30 (sau putin mai mica) si sa faci structura din metal, mai putin blatul mesei, pe care-l poti face din MDF sau scanduri cu spatii intre ele sa poti baga suruburi de jos in sus. Sau vezi tu ce si cum...

Ti-as propune o dimensiune ceva mai mare pe X. Adica in loc de 2000x1000 sa mergi pe un 2200 minim, daca ai loc in atelier.
Asta daca vrei sa prelucrezi fata usii dintr-o singura prindere. Cine are vila si-si face usa faina s-ar putea sa aiba usa putin mai inalta de 2000. Eventual tocul usii e ceva mai mare de 2000. Zic si eu, ca-i gratis...Dar nu te poti duce la infinit cu lungimea pe motiv ca exista 2 biserici cu usa de 4 m! Compromisul pe care-l faci acum e cel mai important.
Sau in cel mai rau caz faci blatu in asa fel incat sa poti muta usa in lungul masinii si prelucrezi din doua prinderi. Adica sa nu ai rama metalica sau ceva iesit deasupra suprafetei de lucru.
MPP-urile nu sunt toate foarte puternice. Vezi cum faci transmisia, sa mearga fain. Una e sa strici o piesa si alta o usa intreaga, montata.
Exista si cremaliera nu foarte scumpa. Fa-ti niste schite si poate mai discutam daca ne pricepem.
Nu stiu daca e util, dar merita incercata si o masinuta mai mica, pentru modele frezate in lemn. Poate chiar inainte de a o face pe cea mare. Inveti totul pe ceva mic si stii ce sa faci in continuare.

Indiferent ce o sa faci, spor la treaba in continuare!

[vrajitoru]

Nu am liste de preturi iar/si ce pot face rost sunt FOARTE negociabile, cat sa nu ies in pierdere :)

sa discutat de 100 de ori despre situl meu pe aici... nu mai pun linkul ca nu vreau sa fiu acuzat de reclama.

[Danieltnokia2000]

sal
care aveti o schita cu un chidaj liniar dala cu rulmenti la 90gr(dau asa ceva) ca vreau sa mai fac si io inca un cnc tot ceva gen pentru prelucrat usi :) si as merge pe ideea asta cu rulmenti. la primul cnc mault mai mic am mers pe bucse de bronz si nu is prea sa tisfacut. merge dar parca nu ma incanta sa de tare cu bucse.

astept ceva schite ms

[vrajitoru]

Bucsele de bronz daca sunt de calitate si axele rectificate macar h6 merg la fel ca bucsele cu bile de bine.

Daca vrei sa iasa ceva bun foloseste bucse cu bile sau ghidaje tip sina, cu improvizatii nu iese lucru bun.

[Danieltnokia2000]

da pai arata-mi o foto undeva cu ceva tip sina
nu vreau cu bucse
nu se misca asa usor ca rulmentii

[vrajitoru]

Bucsele cu bile sunt de fapt rulmenti :) nu bucse clasice. Pacat ca nu esti din Bucuresti ca te-as chema la mine sa-ti arat diferentele intre un ghidaj de ala artizanal, unu de fabrica(isel) si unu cu bucse cu bile.
Cel mai lin si usor merg alea cu bucse cu bile.

Sina uite aici cum arata

http://www.hi-end.ro/images/materiale/sina_ghidaj.jpg

Aceasta postare a fost editata de vrajitoru: 23 April 2008 - 10:28 AM

[Danieltnokia2000]

si ce ce crezi ca e bine sa fac transmisia la asa o dimensiune 2200x1200? curea, ax filetat, cremaliera?

[vrajitoru]

Eu as merge pe surub trapez din considerente tehnice si financiare.
Sa explic si dece
Pentru ca la surub obtii ce mai mare precizie
Pentru ca la curea si cremaliera ai nevoie si de reductie + ca cremaliera si pinionul e foarte scumpa.

Aceasta postare a fost editata de vrajitoru: 23 April 2008 - 10:40 AM
