[SILVIU66]

ori vorbiti de vapoare ori de speedcontrolere?
daca cineva o sa aiba vreodata nevoie de speedcontroleru asta unde oare sa-l caute : la aero,la navo,la auto sau la tehnice?
parerea mea este sa va rezumati strict la navo....pentru restul aveti la tehnice loc de joaca (si o gramada de subiecte despre speed-ctr home-made)

[OldMann]

niste modele de elici

[OldMann]

si axul port elice, urmeaza sa realizez cuplajul intre ax si motor si transisia e gata.

[OldMann]

motorul cu axul port-elice si elicea si lagarul cu rostogolire

[OldMann]

...sa montat axul cu elicea motorul si carma. Subansamblele au fost montate pentru a puta vedea ce modificari mai trebuie aduse, urmand a face retusurile si finisajele pentru vopsirea cu primer.

Aceasta postare a fost editata de OldMann: 02 November 2006 - 03:43 PM

[elicris]

Salut!
Cam cati centimetri ai de la tablou(oglinda) pana la elice?Mie mi se pare ca e cam scurta distanta (o sa ai probleme cu mersul inapoi) si ca ar trebui axul sa coboare mai jos,dar poate tu l-ai montat asa pentru ca ai vazut cum pluteste.

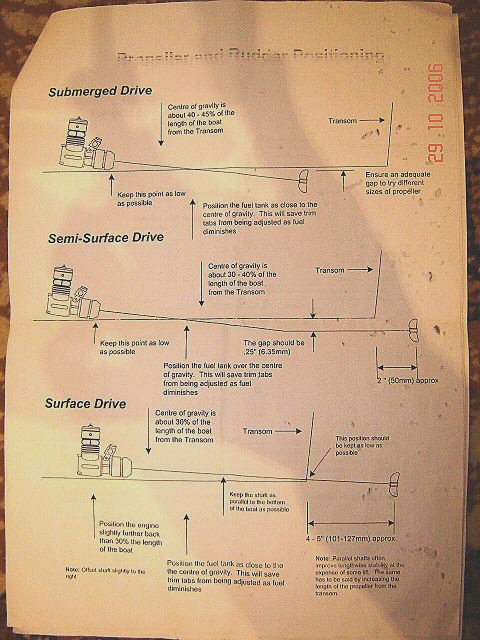

Atasez ceva util in legatura cu modul de pozitionare al tubului etambou:

Imagini atasate

•

Aceasta postare a fost editata de elicris: 03 November 2006 - 02:19 PM

[elicris]

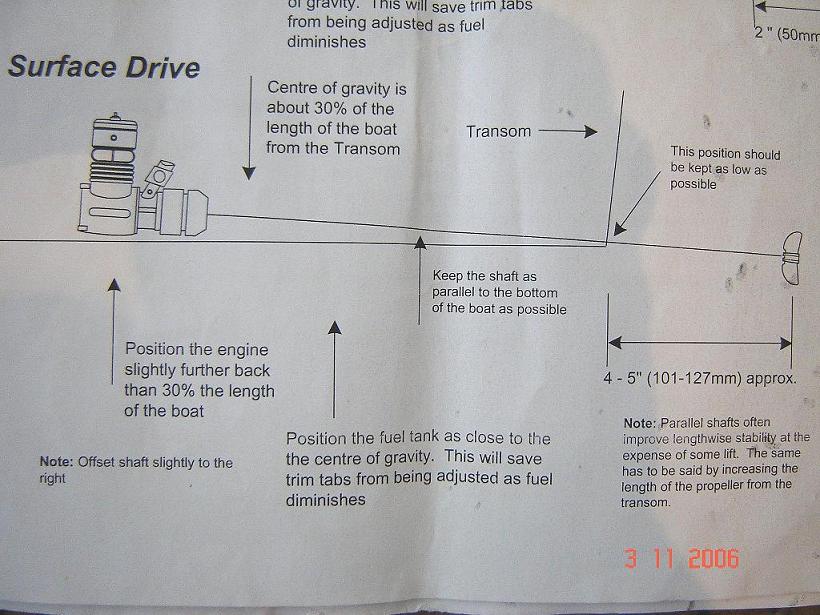

Strict,numai la cazul tau!

Imagini atasate

•

[OldMann]

...de la oglinda pana la elice sunt 4,5cm, dar cine a spus ca trebuie sa mearga si inapoi, apoi din foaia pe care ai postat-o nu da nici o explicatie si nici nu induce ideea ca asta ar fi o "regula de aur" care trebuie respectata abliteram. Cand vorbesti de prototip inseamna ca se incearca o altfel de abordare a problemei. Apoi, la distanta data in schita nu spune si la ce turatie functioneaza. Cred ca la turatii mari s-ar putea sa apara ceva probleme de oscilatie pe mijlocul arborelui, stiind ca rulmentul din capatul tubului nu poate prelua in totalitate acest lucru. Nici date despre grosimea arborelui nu sunt date in acea schita. Probabil este o chestie pur orientativa.

Aceasta postare a fost editata de OldMann: 03 November 2006 - 08:22 PM

[elicris]

Dar de ce ai luat poza?Nu era de la barca ta?

[OldMann]

Imaginea a fost gresit postata de aceea am sters-o. Revin cu imagini noi. Sistemul de racire al motorului

[OldMann]

Am modificat si lagarul si tubul etambou si asta a iesit. In piesa mai mare este un rulment 624ZZ pentru 45000 rpm

[OldMann]

Coca barcii inca in faza de finisaje

[OldMann]

oglinda si carma.

[OldMann]

...motorul si axul port elice montat pe barca

[OldMann]

alta imagine din alt unghi

[OldMann]

elicea in miscare

[elicris]

Pana la urma,ai mutat elicea mai in spate!

[mmarian]

OldMann, la 21 Oct 2006, 17:03, a spus:

...momentan se lucreaza la finisaje

Sper ca nu te deranjeaza o opinie critica: unghiul de stelare al fundului este exagerat de mare, ceea ce-ti va crea mari probleme de stabilitate transversala la viteze mici si riscul rasturnarii in viraje la viteze mari!

Aceasta postare a fost editata de mmarian: 07 November 2006 - 05:58 PM

[OldMann]

S-ar putea sa ai dreptate. dar sunt unele artificii care ai pot conferii stabilitate. Drept inspiratie am folosit o realizare de fabrica.

[OldMann]

un model super tare http://smg.photobucket.com/albums/v424/dyr...nt=P1210056.jpg

Aceasta postare a fost editata de OldMann: 07 November 2006 - 08:47 PM

[artagsu]

www.artagsu.lx.ro - astept parerile voastre

[domnu_doctor]

OldMann, la 4 Nov 2006, 14:25, a spus:

oglinda si carma.

Mi se pare mie :lol: , sau chila ti s-a curbat putin ... invers ? :rolleyes:

[domnu_doctor]

OldMann, la 7 Nov 2006, 20:45, a spus:

un model super tare http://smg.photobucket.com/albums/v424/dyr...nt=P1210056.jpg

Asta cre' ca-i ... nava de salvare, :lol: incropita in graba ! :rolleyes:

Stima,

[OldMann]

...revin cu ceva finisaje

[OldMann]

si alta

[OldMann]

am terminat si speed controlerul

[OldMann]

regulatorul gata pentru montat

[OldMann]

aproape gata de lansare

[OldMann]

alta

[kno3]

Misto. Da ce culoare vrei s-o faci?
