[Silfax]

down, la 19 Jul 2006, 10:08, a spus:

Ar mai fi o solutie... motorul in afara barcutei si sa antreneze axul prin intermediul unei curele dintate si pinioane.... cea mai ieftina solutie.

Uite, asta da solutie interesanta..... ar merita incercata.

[down]

@Silfax:

Citeaza

Uite, asta da solutie interesanta..... ar merita incercata.

Ca solutie tehnica este usor de realizat si destul de ieftina. Problema este ca vei avea frecari mai mari in transmisie deci consum mai mare decat direct-drive. O sa incerc sa scurtez o curea mai veche de la un elicopter (s-o vulcanizez cumva) si sa folosesc niste pinioane tot de la heli, dar trebuie sa micsorez gaura pe unde va trece axul elicei pentru ca acum are un rulment cu camasa exterioara mai mare decat diametrul axului barcutei. Imi mai trebuie un pinion pentru motor si nu stiu cum o sa-l cofectionez... o solutie este sa cumpar un pinion de coada de la un heli.

In alta ordine de idei am schimbat motorul seria 600 cu care a venit barcuta cu un speed 600 (adica se pare ca nu am facut nimic); totusi trage mult mai tare (in cada). Sarma de la bobinaj este mai groasa la motorul asta. Am schimbat si controller-ul cu un Air Control 830 LiPo (in defavoarea marsarier-ului). Alimentat la 3xLiPo 4000 mA merge super. Interesant ca parca se incinge mai putin motorul.

Sunt curios cum e pe lac.

Intrebare: Antena receptorului este in interiorul barcutei si nu este prea eficienta. Ar trebui sa-i pun antena externa din otel (intreptata in sus)? De exemplu la o distanta de aprox 12m prin 4 pereti beton armat intrerupe cu antena statiei extinsa la jumatate (ceea ce la un aeromodel nu face nici cu antena statiei restransa complet). Am legat antena receptorului la sarmele de pe punte (care sunt pentru design) care au o lungime de 30 cm aproximativ si s-a imbunatatit receptia un pic (adica pot sa mai restrang antena cu o unitate).

Multumesc.

Aceasta postare a fost editata de down: 20 July 2006 - 12:47 PM

[Dragut]

idem...
am trecut la venti 660....
Am refacut traseul de racire .... am in rezerva si o pompa de stergator de dacie... in cazul in care nici acum nu se misca apa...
Miine fac probe ... http://www.rhcforum....tyle_emoticons/default/wink.gif

[Dragut]

Am fost azi din nou pe balta...

filmuletul aici
http://rapidshare.de/files/26753476/23_07_...7_2006.zip.html

Sistemul de racire merge super...
adica serpentina + 1 bucata aluminiu pusa peste radiatorul controlerului .... n-am folosit inca radiatorul mare...
Raportat la a lui cornel la care controlerul ia dat pauza dupa nici 2 minute a mea a mers continuu!

Nu sunt multumit insa de cum trage motorul...
In afara de citeva reprize reusite a mea merge inca ca melcul ... se pare din cauza CG prea in fata ...
Miine dimineata daca nu ploua inainte de a pleca la servici trag o fuga pe balta sa vedem ce povesteste!
Pak de 6 celule care incape perfect de-a latul barcii....
Sau un pack Li-po de 4 celule 14,4 v dar caruia nu tre sa-i ating maximul ca belesc motorul...
Spor

Aceasta postare a fost editata de Dragut: 23 July 2006 - 08:53 PM

[SILVIU66]

Dragut, la 23 Jul 2006, 21:29, a spus:

Am fost azi din nou pe balta...

TRADATORULE !

[Dragut]

Nu e tradare.... http://www.rhcforum....tyle_emoticons/default/tongue.gif
Dupa cum se observa si in filmulet eu sunt cu asistenta tehnica...
RC e la fecior... :D

[Dragut]

Astazi a MEEEEEEEEEEEEEEEEEEEEEEEERSSSSSSSSSSSSSSSSSSS! :D
Am constat urmatoarele:
1. Pakul de 8 celule si care incapea de-a diagonala ... muta CG muult prea in fata si barca nu se mai ridica. Cu un pack de 6 celule de 3300 merge super! deci cu supravoltarea nu se rezolva decit numai anumite lucruri!
2. Barcuta are nevoie de 10... 15 m sa se "ridice" de bot, moment in care se creaza faimoasa perdea de apa pe spate si abia in momentul ala o ZBUGHESTE!
3. Sistemul de racire se comporta excelent, in 15 minute de joaca nu am avut nici o intrerupere din cauza de regulator. Motorul de asemeni rece
4. Cu un pack li-po de 4 celule la 4000 dupa UN START FURTUNOS era sa ramina in larg fiindca mi sa taiat curentul, m-a dat protectia regulatorului afara probabil. TOATE ASTEA DESI AM SETAT EPA pe canalul 3 la 50%!!!!
Faza e ca nu tine, adica pe electric, ci probabil numai pe termic unde setezi EPA la un servo!

Teoretic poimiine ar trebui sa primesc un 700/13T de la robbe si inca 2 elicii de test!
Vom incerca cu 12 celule adica 2 pakuri de cite 6 ...
Multmesc inca odata lui soare GEO ptr sfaturile concrete de pilotaj! Discutia de azi cu ridicatul barcii in 10...15 m a fost punctul pe " I "! :wacko:

Aceasta postare a fost editata de Dragut: 24 July 2006 - 08:15 PM

[navigator]

Cristi, daca ai pus EPA inainte de setarea regulatorului, era de asteptat sa nu mearga cum doreai tu. Introduci EPA dupa ce ai setat variatorul, care cred ca e de dorit sa nu fie A.I. (artificial inteligence) ca unele LRP uri.

Mi-au placut filmele, mai vrem (eu si al mic) altele, cu "faimoasa perdea de apa".

[Dragut]

testez si miine!
Din pacate azi sia uitat nevasta telefonul la servici...
PS: probabil ca si de asta a mers! :wacko:

[soare_geo]

bravoo Dragut :wacko: felicitari si "pilotului"
Incearca sa vezi pe unde cade CGul cu 6 cell, adika in configurarea in care a functionat, si daca ti-a placut cum a mers, pastreaza-l tot acolo cand aduci alte modificari barcutei.
PS: fa-ti adaptor sau un alt cuplaj pt motorul 700, sa nu-l strici pe cel original

[Dragut]

Mi-a venit azi motorul de 700!
Robbe 700/13T

Super!
Conform sfaturilor am dat jos eticheta pompoasa si am gasit dedesupt ce mi se spusese:
MABUCHI RS-775SH
Culmea e ca la mabuchi n-am gasit varianta SH in seria 775, in schimb am gasit-o la
http://www.153korea....pro_18_M_68.asp

De remarcat e faptul ca importatorul adica ROBBE mai ascunde ceva caracteristici date de producator.
Caracteristicile REALE ale acestui motor, si care de altfel ne intereseaza fiind:

1. Tensiune de operare: 6-15V
2. Tensiune nominala: 12V
3. Maximul de turatie (fara sarcina): 18700
4. Maximul de eficienta: 16000 rot/min la un consum de 13,6A

De asemeni s-a excutat un alt cuplaj ptr arborele motor de fi5 si de asemeni sa executat o fata plana pe arborele motor sa nu ne trezim ca se invirte in gol.
Miine tre (pardon, azi) :), tre sa-i modific si suportul ca nu intra serpentina de racire, si sa-i maresc gaurile de fixare a motorului din suport.

[navigator]

Multumesc Cristi pentru linkul asta de motoare electrice, unde am gasit modele pe care le am dar care la Mabuchi nu mai erau.

Ai grija sa iei si camera/telefonul cu tine si... MOTOR!

[Silfax]

Maine deci te dai cu barca? Sa-mi spui cand ca vin si io'....

[Dragut]

Am ajuns inapoi acasa de la mare!
S-au facut teste :D cu succes...
Filmuletul mai pe dupamiaz...

Concluziile ar fi in schimb urmatoarele:
1. UNGHIUL elicei raportat la barca este ESENTIAL
adica: eu cind am bagat elicea in cuplaj n-am observat ca se poate regla < si am lasat-o pina unde a mers de la sine, astfel incit axul elicei era ~ paralel cu fundul barcii.
Barca se ridica numa cind voia muschiul ei....
In plus cind scadea tensiunea in accumulator nu mai voia de nici o culoare!...
Am desfacut suruburile de pe Zdrive si am reglat <.

E CU TOTUL ALTA BARCA!
Fuge de rupe......
Schita cu cotele < ... etc o s-o pun intr-una din zilele urmatoare

2. Nu alergati pe valuri... :D
In penultima zi dupa o goana nebuna pe valuri ...cu sarituri si toate smecheriile ... nu va infingeti ca n-am filmulet aici... am ramas fara elice... adicatelea s-a rupt de linga cuplaj!
Pina duminica tre s-o repar.


Cam asta e raportul DE VACANTA! :D

PS: Barca e superstabila...
Pe valuri s-a comportat admirabil si impotriva valului la sarituri de peste 1m, si pe val dar si pe travers!

Aceasta postare a fost editata de Dragut: 08 August 2006 - 12:50 PM

[Dragut]

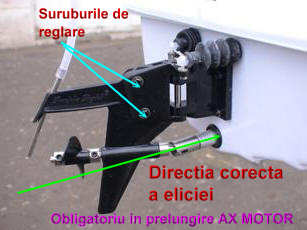

Cam care era problemuta:

Imagini atasate

•

[Dragut]

Asa cum am promis filmuletele:
Locul de desfasurare a actiunii, rada interioara a portului mangalia, orele si data se vad dupa dezipare:
Vizionare placuta
http://rapidshare.de/files/28661301/vacant...a_mare.zip.html

Ps: Miine incerc o turnare de elice... aliaj Cr-Ni ...
Cum se chema filmul ala de pe timpuri cu santieru naval? :D

[pavcostel]

Bafta! Cati crezi ca au apucat sa vada filmul ala? Era cam demult...

Costel

Aceasta postare a fost editata de pavcostel: 08 August 2006 - 07:36 PM

[Dragut]

POftim musiu, ca ma-i pus la hambitz::D
http://www.sergiunicolaescu.ro/filme_detal...aliat.php?id=80

Aceasta postare a fost editata de Dragut: 08 August 2006 - 07:43 PM

[down]

@Dragut:

Citeaza

Cum se chema filmul ala de pe timpuri cu santieru naval?

Parca "Zile Fierbinti"? Cel cu Nicolaescu director la un santier naval... o problema cu elicea turnata ... in Japonia?

Merge super Tornado. Felicitari! O sa incerc si eu "sa scap" de elicea originala.
Si Tornado al meu tot cam asa merge (estimativ)... si mi-a facut aceeasi "problema": pana nu am pus axul elicei in continuarea axului de antrenare nu a mers bine... mai ales cu 7 celule... cu 3 LiPo mergea bine dar se incalzea motorul rau.

Later edit: n-am vazut ca ai dat singur raspunsul cu filmul :D

Aceasta postare a fost editata de down: 08 August 2006 - 07:51 PM

[Dragut]

@Down
Daca iese turnarea torn 2 si-ti trimit.
Aliajul e cel de material dentar, tunare la Godzzila.
Numai ca va trebui ca piesa din fata axului sa fie executata in 3...4 exemplare eventual din textolit.
Adicatelea daca se rupe sa nu se duca ceva greu facubil ci o chestiuta care poate rezolva in maxim o ora cu un minim de scule.

Ma mai bate gindul sa incerc o lagaruire pe rulmenti a axului principal... http://www.rhcforum....tyle_emoticons/default/tongue.gif

PS1: dupa aia promit cu mina pe inima sa semnez PIF catre fecior.... :D

[down]

@Dragut:

Multumesc mult... esti maaaaare. La chestia cu rulmentii m-am gandit imediat ce am intrat in posesia barcii... chiar am pus o intrebare pe forum. Am niste rulmenti de la heli care se potrivesc dar trebuie subtiat axul putin.

Dar se pare ca parerile sunt impartite... cica ar fi mai bine fara rulmenti ca tine mai bine la coroziune... nici nu stiu ce sa zic.
Spune-mi te rog face galagie mare? A mea face... nu ca un termic dar oricum. Axul este drept deci nu stiu de unde galagia aia.
O sa "trag" si eu un filmulet sa vezi.. poate weekend-ul asta.

Bafta!

[Dragut]

Dupa indelungi chinuri ... a se citi fo 4 incercari .... de a scoate mulajul elicei cu material dentar m-am lasat pagubas! :(
Forma e prea complexa... la o analiza atenta se vad clar cele 4 bacuri ... iar la manual e imposibil sa reusesti obtinerea planelor de separatie si mai ales imbinarea lor DUPA!
Asa ca am decis sacrificarea ei pe altarul stiintei si dupa ce a fost refacuta partea lipsa cu ceara rosie, urmeaza a fi "AMBALATA", calcinata, si apoi turnata....
Din pacate 1 elice plastic = 1 elice metal... :o
SPER!

Tineti-mi pumnii sa-i reuseasca lui godzila turnarea... :(

Aceasta postare a fost editata de Dragut: 09 August 2006 - 03:16 PM

[Silfax]

Mane cu ce se vizualizeaza fisierele alea ale tale *.3GP? Nu mi le recunoaste nici macar Mplayer'ul care de obicei nu face mofturi...

[Dexter_Jr]

cu quick time
sau incearca cu VL PLayer

[Dragut]

:) Stupize, stupize .... cred ca am busit si controlerul ... la recuperare a intrat un pic de apa...
Miine il desfac in speranta ca doar cablajul s-a corodat pe undeva de la apa de mare...
Da ma supar, sii impusc un 40amperi de aero .... :D + carcasa dural+ racire cu apa ....
ala merge si cu lipo de 4 celule....

[down]

@Dragut:

Citeaza

ala merge si cu lipo de 4 celule....

Cu LiPo 3 sau 4 celule zboara pe apa... dar grija mare la motor ca se incinge de-l ia mama... Mergi cu stick 50%! Si ai grija ca daca dai stick direct 50% sau cat ii dai tu... elicea se invarte in gol (aer) ca nu apuca sa ia apa... trebuie pornit incet... cel putin cu motorul pe care-l am eu... aero 600 brushed de la robbe (mabuchi).

Imi pare rau ca nu ti-a iesit cu aliaj dentar... vrei sa fac un mulaj in gips sau lut dupa a mea si sa ti-l trimit? In 2-3 zile ar fi la tine. Sau spune-mi in ce sa fac mulajul ca poate reusesc.

[Dragut]

A IESIT...... YUPEE!
Sacrificiul nu a fost in zadar.
Elicea a iesit 100% conforma cu orijinalul.... dupa procedeul specificat.
Azi ii modific si tava din spate ptr apa ... fi 6x fi 4 INOX....
+ controler pus pe un radiator MARE peste care s-a turnat (a se citi topit) silicon
Singurele locuri prin care s-ar mai putea uda ar fi doar pe la jumperii de comutare sau reset... dar gasesc eu o solutie si acolo!
Poze cu solutiile diseara!

[Silfax]

....si cand spune Dragutz MARE apai sa stitzi ca e.... :))!!!! L-ai shutit de la vre'un releu radio ceva... nu coane?

[Dragut]

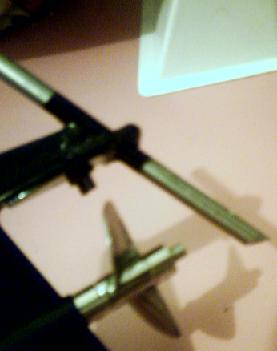

Asa cum am promis poze la sfirsitul zilei de munca:
In seara asta pe la 19:30 terminasem de montat 1 bucata tzava inox fi6xfi4
Tabla inox 1,25
Soroabe si piulite inox M3

Imagini atasate

•

[Dragut]

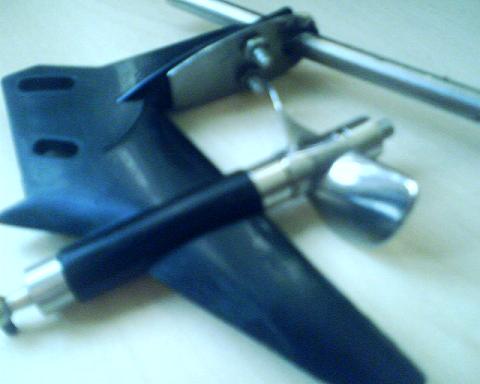

Dupa cum observati elicea are un placut aspect metalic :)
Dupa o joaca cu un pic de poxilina si un pic de negru cam asa arata la final:

PS: Poxilina i-am pus-o sai maschez cele 3 puncte sanatoase de sudura care fixeaza teava de placuta metalica

Imagini atasate

•
