Cuplare transformator transformatoare in paralel...

#1 Useril este offline   bethowen

  • Senior
  • PipPipPipPipPip
  • Grup: Members
  • Postari: 377
  • Inregistrat: 28-October 05

  Postat 11 December 2005 - 04:29 PM

Doresc sa stiu cum pot conecta mai multe transformatoare intre ele.
Am citit k se pot conecta in paralel, dar sursa de informatie nu mi dadea alte detalii.
Ma poate ajuta cineva in aceasta privinta... avantaje.. dezavantale... mai multe detalii.

Mentionez k transformatoarele scot AC, se pot concta direct sau imi trebuie punte redresoare?


Multumesc
0

#2 Useril este offline   Z-mare

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 594
  • Inregistrat: 25-April 03

Postat 11 December 2005 - 04:54 PM

Nene, in cartea de fizica zice ca un transformator lucreaza numai si exclusiv in tensiune alternativa :rolleyes:
Asta ca prima. Apoi fi mai explicit: ce veri sa conectezi intre ele: primarul, secundarul???? De ce???Ce vrei sa obti?
Daca e vorba de primar, se conecteaza in paralel, dar se poate conecta si in serie, cu grija ca sarcina sa fie distribuita in mod egal pe cele doua trafuri.
Nu am auzit ca cineva sa conecteze in paralel doua secundare de la doua trafuri diferite :D . Poti conecta in serie doua secundare de la doua trafuri diferite cind nu ai un miez suficient de mare, dar solutia este neeconomica si riscanta.
Deci vino, pina una alta, cu lamuririle necesare :D
0

#3 Useril este offline   bethowen

  • Senior
  • PipPipPipPipPip
  • Grup: Members
  • Postari: 377
  • Inregistrat: 28-October 05

Postat 11 December 2005 - 05:12 PM

Stiu k toate tranfsormatoarele scot AC :rolleyes:, am vrut sa zic k nu are redresor.....acum sa revin la subiect vreau sa le cuplez pentru a scoate un voltaj mai mare la output
Vreau sa le folosesc la tesla.
0

#4 Useril este offline   dan_mitea

  • nick anterior:Se poate si asa
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 9301
  • Inregistrat: 26-October 03
  • Gender:Male
  • Location:Laval, Canada

Postat 11 December 2005 - 05:44 PM

Pune secundarele in serie. No problemo.
0

#5 Useril este offline   domnu_doctor

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 3218
  • Inregistrat: 11-April 05

Postat 11 December 2005 - 06:31 PM

Ideal ar fi ca sarma din cele doua secundare sa fie cam de aceeasi grosime. :rolleyes: Ca numar de spire, adica, ca tensiune, nu e asa important, pt ca tensiunile de iesire se aduna algebric, asa ca...no problemo (citat!).

Stima,
40,665 MHz = Ch 50, FM, PPM, Legal
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
0

#6 Useril este offline   Z-mare

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 594
  • Inregistrat: 25-April 03

Postat 11 December 2005 - 09:00 PM

Schema e cam asa. Dar, sfatul meu, daca miezul iti permite, rebobineaza secundarul pentru noua tensiune sau, mai bine, cauta un traf care sa-ti dea in secundar tensiunea necesara!

Imagini atasate

  • Imagine atasata: post-8-1134327630.jpg

0

#7 Useril este offline   bethowen

  • Senior
  • PipPipPipPipPip
  • Grup: Members
  • Postari: 377
  • Inregistrat: 28-October 05

Postat 11 December 2005 - 10:25 PM

Multumesc pentru lamuriri, sa vad ce pot face.
0

#8 Useril este offline   Omu

  • Membru
  • PipPipPipPip
  • Grup: Members
  • Postari: 157
  • Inregistrat: 16-April 04

Postat 12 December 2005 - 09:19 AM

ce fel de transformatoare ai, de la ce anume?
Mare atentie, sa nu folosesti traf-uri de cuptor cu microunde cuplate in serie, intensitatea curentului din secundar (partea de inalta tensiune) este mult prea mare, orice electrocutare accidentala este mortala, mai bine incerci sa gasesti un traf de neon care sa aiba tensiunea necesara (are in secundar cam 10-20mii V, 15-30mA). Cu un transformator de neon daca te curentezi accidental si inima nu este pe traseul respectiv mai ai o sansa sa scapi doar cu o gaura punctiforma in mana sau in locul de patrundere al curentului, ca o paranteza, Nicola Tesla lucra intodeauna cu mana stanga la spate sau in buzunar. De regula un transformator de cuptor cu microunde scoate pe la 1500-2000V si apoi se foloseste redresare cu dublare de tensiune si se ajunge la 3000-4000V CC, ca sa folosesti asemenea traf-uri ai nevoie de 8-10 bucati in serie, de regula un asemenea traf are cam 600-800W, la 10 bucati cuplate cu primarul in paralel ai 6-8Kw, sa vezi cum o sa faca luminile prin casa :rolleyes:.
0

#9 Useril este offline   domnu_doctor

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 3218
  • Inregistrat: 11-April 05

Postat 12 December 2005 - 09:46 AM

Omu, la 12 Dec 2005, 09:19, a spus:

... sa vezi cum o sa faca luminile prin casa :D.

Pai nu vine Craciunu' ?? :D http://www.rhcforum....tyle_emoticons/default/tongue.gif :D :rolleyes:

Stima,
40,665 MHz = Ch 50, FM, PPM, Legal
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
0

#10 Useril este offline   vlad1

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 2632
  • Inregistrat: 02-December 02
  • Gender:Male
  • Location:Oradea

Postat 12 December 2005 - 09:55 AM

Atentie!
Schema data de Z-mare nu functioneaza.

Transformatoarele nu se pot lega in paralel (cel putin NU SECUNDARUL).
Conexiunea adminisbila este cu primarul in paralel si secundarul in serie. Dar chiar si asa, trebuie sa fie in faza (pe aceeasi faza a alternantei secundarului - nu e faza de la 220), cu niste restrictii foarte dure.

Sfatul meu este - nu le conecta - .Transformatoarele lucreaza prin inductie, din acest motiv trebuie sa ai curenti de inductie.... ETC
0

#11 Useril este offline   domnu_doctor

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 3218
  • Inregistrat: 11-April 05

Postat 12 December 2005 - 10:00 AM

@Vlade, mai uita-te O DATA !! :rolleyes:

Intrarile-s PARALEL si iesirile sunt SERIE... :D http://www.rhcforum....tyle_emoticons/default/cool.gif

Stima,
40,665 MHz = Ch 50, FM, PPM, Legal
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
0

#12 Useril este offline   moshulik

  • Incepator
  • PipPip
  • Grup: Members
  • Postari: 33
  • Inregistrat: 23-November 05

Postat 12 December 2005 - 10:14 AM

Nu este bobina de inductie de dacie cel mai bun si safe transformator de inalta tensiune ?
Eu m-am jucat o data prin casa cu un circuit cu descarcare capacitiva, cu care "atacam" o bobina de inductie, iar tensiunea rezultata producea o scanteie care pleca din electrodul central si gasea masa bobinei cam peste 4-5cm (din cate stiu parca se apreciaza 1cm=10.000V). Cum se construieste mai departe Tesla Coil ? Din cate am citit, este un transformator pe aer, atata tot. Mult mai interesant a parut a fi laserul cu azot, adica un laser ce nu are un mediu "special", foloseste doar aerul la presiunea atmosferica normala.
0

#13 Useril este offline   domnu_doctor

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 3218
  • Inregistrat: 11-April 05

Postat 12 December 2005 - 10:18 AM

moshulik, la 12 Dec 2005, 10:14, a spus:

...Mult mai interesant a parut a fi laserul cu azot, adica un laser ce nu are un mediu "special", foloseste doar aerul la presiunea atmosferica normala.

Bai fratele meu... http://www.rhcforum....tyle_emoticons/default/ohmy.gif de la trafo-uri am ajuns la lasere... :D :rolleyes:

Bine zice @Se poate si asa?, ...Citeste prima data aici !!

Stima,
40,665 MHz = Ch 50, FM, PPM, Legal
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
0

#14 Useril este offline   bethowen

  • Senior
  • PipPipPipPipPip
  • Grup: Members
  • Postari: 377
  • Inregistrat: 28-October 05

Postat 12 December 2005 - 01:21 PM

Referitor la tipurile de traf, m-am gandit initial la un transformator de tip noen , de acela de la stalpu de iluminat public... apoi ar mai fi transformatoarele de la tuburile de la tv(problema e aici k are multi pini si nu prea stiu cum sa ii conctez.. doar sa iau cu tot cu placa pe care e montat), transformatoarele de microunde se gasesc greu.. oricum sper sa gasesc o soluite.. :wub:
0

#15 Useril este offline   domnu_doctor

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 3218
  • Inregistrat: 11-April 05

Postat 12 December 2005 - 01:58 PM

@Muzicantule, hai sa-ti spun o poveste de pe vremuri, cand eram student, de la profu' de fizica:

Cica la o orchestra, dirijoru' care nu prea era multumit de instrumentisti le spune odata:
-Sa stiti ca exista MUZICIENI si... MUZICANTI !!
-------------------------------
Si apoi pentru studenti:
- Voi sunteti FIZICANTI !!

Adica vreau sa spun ca fizica si experimentele fizice se fac dupa manuale si carti cu aparate de masura, si NU dupa ureke !!

Stima,
40,665 MHz = Ch 50, FM, PPM, Legal
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
0

#16 Useril este offline   bethowen

  • Senior
  • PipPipPipPipPip
  • Grup: Members
  • Postari: 377
  • Inregistrat: 28-October 05

Postat 12 December 2005 - 02:30 PM

@ doctore lasa ne... sa incercam (esti mata mare fizician?Lumineaza ne si pe noi :wub: )

a incercat cineva sa puna de curiozitate un transformator in " reverse" sa cupleze secundarul la sursa?
Eu am incecat, cu voltaj mic drept ..dar functioneaza tot de ce ai nevoie este de un traf mai solid.
Vb aia incercarea moarte n-are....
0

#17 Useril este offline   dan_mitea

  • nick anterior:Se poate si asa
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 9301
  • Inregistrat: 26-October 03
  • Gender:Male
  • Location:Laval, Canada

Postat 12 December 2005 - 02:36 PM

Merge.
Dar trebuie ca tensiunea pe care o aplici sa nu depaseasca tensiunea la care a fost calculat. Adica daca traful a fost de 220V/12V nu aplici mai mult de 12V pe secundar. Raportul de transformare se pastreaza. Deci in primar....care acum devine secundar :wub: .....vei obtine maximum 220V.
0

#18 Useril este offline   domnu_doctor

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 3218
  • Inregistrat: 11-April 05

Postat 12 December 2005 - 02:40 PM

@bethowene, ai inceput cu un post general despre traf-uri in paralel, si acu' mai pe la ultimele posturi, vrei inalta tensiune... :wub: si mai vrei si

Citeaza

a incercat cineva sa puna de curiozitate un transformator in " reverse" sa cupleze secundarul la sursa?
... B)

Care e problema de fapt ?? Care este scopul final ?? Unde vrei sa ajungi ??

Stima,

PS: Defineste bine problema, ca altfel discutia e fara sens...
40,665 MHz = Ch 50, FM, PPM, Legal
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
0

#19 Useril este offline   Dragut

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 2453
  • Inregistrat: 28-February 05

Postat 12 December 2005 - 02:56 PM

STATIC PULSE.... ROBOTICA.... :wub:

Ridicarea tensiunii se poate face si n....spemii de diode....
lasa-ma sa ajung acasa sa-ti zic exact cum...

Aceasta postare a fost editata de Dragut: 12 December 2005 - 03:00 PM

0

#20 Useril este offline   domnu_doctor

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 3218
  • Inregistrat: 11-April 05

Postat 12 December 2005 - 03:24 PM

Daca vrei tensiuni mari, se pot obtine nu numa' cu trafo-uri... :wub:
Acu' depinde de care tensiune vrei: continua sau alternativa !!
Se pot folosi cu succes multiplicatoarele de tensiune...
Da' zi ce vrei...
40,665 MHz = Ch 50, FM, PPM, Legal
35,150 MHz = Ch 75, FM, PPM, Legal
27,145 MHz = Ch 19, AM, PPM, Legal
0

#21 Useril este offline   bethowen

  • Senior
  • PipPipPipPipPip
  • Grup: Members
  • Postari: 377
  • Inregistrat: 28-October 05

Postat 12 December 2005 - 05:25 PM

Citeaza

domnu  doctor  @bethowene, ai inceput cu un post general despre traf-uri in paralel, si acu' mai pe la ultimele posturi, vrei inalta tensiune... huh.gif si mai vrei si
 Daca  ai  urmatit   vreau  sa mi  fac  o  bobina  tesla( am scris  in  primele  mesaje) asta   implica tensiune  mare.... de aceea am  si  intrebat  de legare traf intre ele....nu  am facut  nici  un  off topic asa cum  sugerezi...
Mai  jos  o  schema...
Nu  vreau  sa  ma  complic  cu  circuite electronice, doar   sa  ma  folosesc   de  un  transformator care   are iesire  de inalta tensiune.
dragut : STATIC PULSE.... ROBOTICA.... wink.gif... ,nu e pt asta dragut e doar pt tesla+ k ar insemna sa incalc regulamentul, lucru care nu l-as face.

Sper k am lamurit pe toti.

Multumesc.

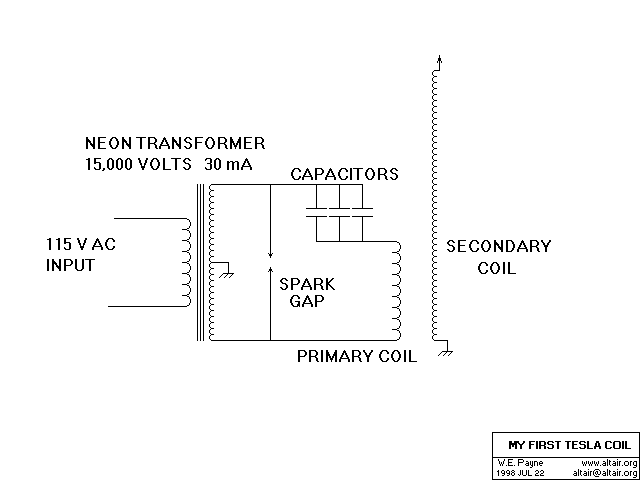

Imagini atasate

  • Imagine atasata: post-8-1134401114.gif

0

#22 Useril este offline   Buggy-man

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Admin
  • Postari: 1804
  • Inregistrat: 02-December 02

Postat 12 December 2005 - 05:33 PM

...si unde este greseala lui Z-mare?
Este adevarat trebuie avut in vedere ca ambele trafuri sa fie conectate in paralele pe primar cu respectarea capetelor bobinei! Secundarul poate fi legat in serie.
Ideal ar fi daca ambele transformatoare sunt identice.
RHCForum - Webmaster
0

#23 Useril este offline   Omu

  • Membru
  • PipPipPipPip
  • Grup: Members
  • Postari: 157
  • Inregistrat: 16-April 04

Postat 13 December 2005 - 12:50 PM

Bethowen, vezi ca neon sign transformer nu este acelasi lucru cu transformatorul de la neoanele de pe stalp, ala nici macar nu este transformator, este o bobina pe un miez magnetic (asa zisul drosel). Singura solutie este sa cauti un transformator de la reclamele luminoase care erau pe vremuri prin orase, arata ca o cutie patratoasa sau dreptunghiulara cu niste borne din portelan in partea superioara a respectivei cutii. Ca un spark-gap sa functioneze, ai nevoie de minim 10.000 volti, ideal este sa faci acest spark-gap cu mai multe "ruperi" ale arcului electric, asta ca sa poti obtine o frecventa cat mai mare. Condensatoare de inalta tensiune ai? sunt destul de greu de facut rost sau manufacturat.
Bafta
0

#24 Useril este offline   D3xt3r_Jr.

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1284
  • Inregistrat: 15-May 04

Postat 13 December 2005 - 05:39 PM

si eu am vrut inainte dar m-am lasat am zis ca mai bine imi fac unu din o bobina de inductie de la Dacie un dimmer cu triac si un condensator mai maricel am gasit pe net un link
Schimbat Nick in Dexter_Jr ca sa resetam numaru de mesaje
0

#25 Useril este offline   bethowen

  • Senior
  • PipPipPipPipPip
  • Grup: Members
  • Postari: 377
  • Inregistrat: 28-October 05

Postat 13 December 2005 - 06:39 PM

Merci Omu pt informatie...
Condesatoare am vazut pe net facute de multi din sticle si pareau sa functioneze desi erau grele si voluminoase.
Am terminat de facut secundara de la tesla. mai trebuie primara si un spark gap rotativ pt frecventza mai mare.
intre timp sper sa imi vine o idee pt un transformator de alimentare.
0

#26 Useril este offline   Z-mare

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 594
  • Inregistrat: 25-April 03

Postat 13 December 2005 - 09:38 PM

Citeaza

Atentie!
Schema data de Z-mare nu functioneaza.
Sorry, functioneaza, am si folosit metoda la un amplificator de putere din motive ...de spatiu!
Chestia cu multiplicarea de tensiune tine pina ajungi la limita tensiunii de functionare a condensatorilor! Daca o depasesti clanc...se strapung! Si cum condensatoare bune la tensiuni si capacitati mari nu prea se gasesc.....
0

#27 Useril este offline   dan_mitea

  • nick anterior:Se poate si asa
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 9301
  • Inregistrat: 26-October 03
  • Gender:Male
  • Location:Laval, Canada

Postat 14 December 2005 - 02:02 AM

Sunt scheme la care pe fiecare condensator se afla doar tensiunea de plecarex2. Tensiunea finala este suma tensiunilor.
Am obtinut asa vreo 220X20=~4 000V. Dar nu recomand nimanui deoarece nu are separare galvanica.
Am gasit la repezeala ceva despre subiect:
http://forum.softpedia.com/index.php?act=P...er&f=94&t=69180

Aceasta postare a fost editata de Se poate si asa ?: 14 December 2005 - 02:15 AM

0

Arata acest topic


Pagina 1 din 1

1 useri citesc topicul
0 membri, 1 vizitatori, 0 utilizatori anonimi

913Creative.ro
