[Pacific 231.000]

Nu prea sunt pasionat de machetele dinamice, dar pentru cultura mea generela asi vrea sa stiu cum se calculeaza centrul velic pentru o nava cu mai multe catarge/mai multe vele.
Toate cartile pe care le-am citit, dateau considerente teoeretice plus exemplu pentru cazul cel mai simplu - cel al unui sloop cu velatura formata dintr-un foc si o randa.
Nu am vazut nici macar un exemplu pentru cazul unei nave cu 1 catarg si 3 vele, sau 2 catarge si 3 vele triunghiulare (yawl, ketch, goeleta bermudiana).
Despre o nava cu vele patrate, ce sa mai vorbesc.
Incercand sa extind exemplul gasit de mine - 1 catarg, 2 vele, la 2 catarge, 3 vele, m-am lovit de dificultatea de a calcula coordonata centrului de vele pe verticala. Cateva idei, am eu, ca doar pana la urma teoretic acolo e ceva geometrie combinata cu fizica, dar asi vrea sa imi confirme cineva ca presupunerile mele sunt corecte.

Aceasta postare a fost editata de Pacific 231.000: 01 June 2007 - 08:17 AM

[Pacific 231.000]

Vad ca nu se inghesuie nimeni cu raspunsuri, asa ca poate e mai bine sa lucram pe un caz concret.

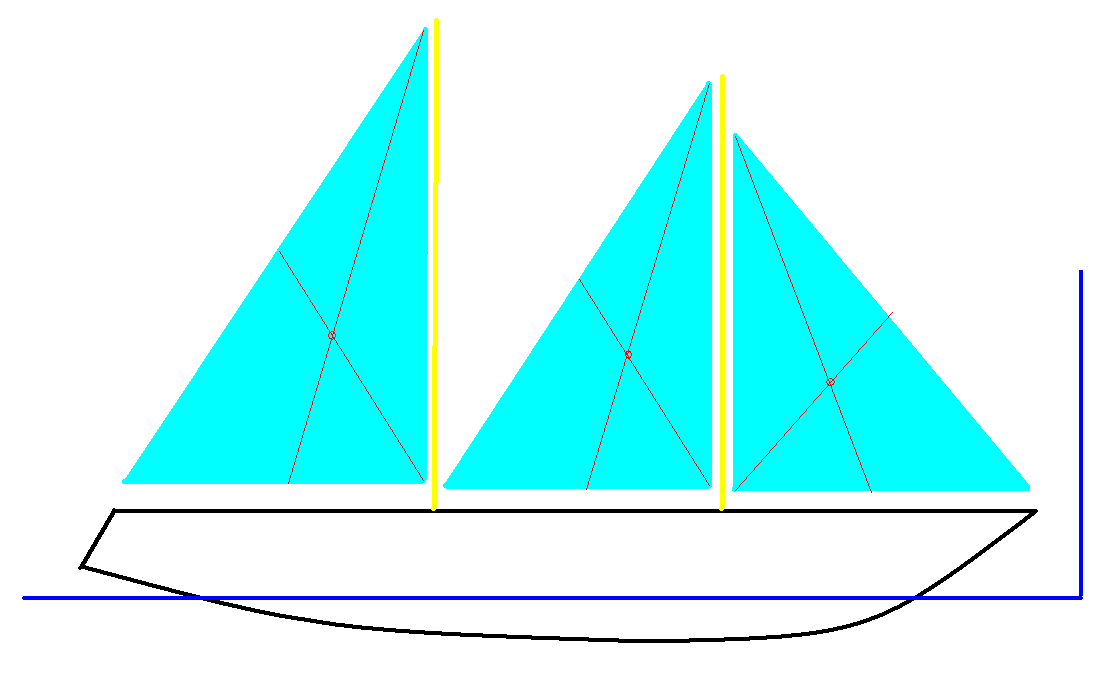

Luam un velier cu 2 arbori, 3 vele tringhiulare - o goeleta bermudiana (ca in fisierul atasat).
Date problemei:
- toate velele au pentru simplificare forma de triunghi dreptunghic;
- număr vele: 3;
- dimensiuni foc: 1 x 2 m;
- dimensiuni randa mică: 2 x 3 m;
- dimensiuni randa mare: 3 x 4 m;
Se cere: determinarea centrului velic.

1) Focul
Conform teoremei lui Pitagora:
a*a=b*b+c*c
unde a – ipotenuza, b şi c – catetele triunghiului.
Rezultă:
Deci: a=2,24 m
Aria focului: A=b*c/2=1 mp
2) Vela mică
a=3,61 m
Aria velei mici: A= 3 mp
3) Vela mare
a= 5 m
Aria velei mari: A = 6 mp
Ducem perpendiculara pe linia de plutire la prova la 4 m.
Rezultă următoarele distanţe pentru centrele de velă:
XCF = 4,7 m;
XCVm = 5,7 m;
XCVM = 8,1 m
Rezultă:
_________________________________________________________________
|_Vela_____|_Suprafata [mp] _|_Bratul momentului [m]_|_Momentul suprafetie_|
|_Focul____|_____1_________|_______4,7__________|_____4,7__________|
|_Vela mica_|_____3_________|_______5,7__________|____17,1__________|
|_Vela mare_|_____6_________|_______8,1__________|____48,6__________|
__________________________________________________________________
|_Total_____|____10_________|_______7,04_________|____70,4__________|


Toate dimensiunile au fost alese cat mai simplu pentru a putea urmari exemplul cat mai usor. Essentiala vad intelegerea metodei si nu lucrul cu niste valori exacte.

Imagini atasate

•

Aceasta postare a fost editata de Pacific 231.000: 02 October 2007 - 08:01 AM

[Pacific 231.000]

Rog unul din membri care activeaza mai mult la sectiunea "Veliere" sa prezinte teoretic si cu un exemplu determinarea centrului velic la un velier cu 1 catarg, un foc si o randa, asta in cazul in care un incepator, vrea sa stie ce si cum. Asi putea sa fac chiar eu prezentarea caci am inteles teoria, dar nu se cade din respect fata de cei care sunt activi si care au si modele reale la aceasta sectiune.
Poate ca in cele din urma structuram ceea ce se spune aici si punem la Vademecum.

[Gyula]

Daca pozitia centrelor velelor pe verticala (de la linia de plutire sa zicem) este pe rand
h1-centrul velei mari
h2-centrul velei mici
h3-centrul focului

atunci inaltimea centrulu velic

H=(h1xS1+h2xS2+h3xS3)/(S1+S2+S3)

Aceasta metoda e valabila la orice numar de vele.
Pentru vele de forme mai neregulate se poate imaprti in triunghiur sau patrulateri si se aplica celasi metoda, sau mai simplu, se decupeaza din carton, se suspenda de un colt, se trage o verticala prin punctul de suspendare, se repeta suspendarea in mai multe puncte, intersectia verticalelor este centrul velei respective. Aceasta metode (cu decupatul) se poate folosi si pentru determinarea centrului de rezistenta laterala al corpului navei.

Aceasta postare a fost editata de Gyula: 01 June 2007 - 01:21 PM

[Pacific 231.000]

Confirm cele spuse de Gyula (intre timp m-am mai documentat si in alte parti).
Daca avem velele 1,..,n, cu suprafetele S1,..,Sn, atunci suprafata velica totala este:
S=S1+S2+...+Sn
In aceste conditii, pentru determinarea centrului velic, se alege un sistem de referinta XYZ. Daca X este orizontala in lungul vasului, Y este orizontala perpendiculara pe ea (directia transversala) si Z axa verticala, atunci:
x=(x1*S1+x2*S2+...+xn*Sn)/S
y=(y1*S1+y2*S2+...+yn*Sn)/S
unde
x,y - coordonatele centrului velic (punctul de aplicatie al rezultantei presiunii vantului)
x1,y1,...,xn,yn centrele velice ale fiecarei vele in parte
S1,...,Sn - suprafetele fiecarei vele, pentru velele 1-n

[Pacific 231.000]

Desi nu am activat foarte mult la aceasta sectiune, cred ca ar trebui facaut un material care sa stea la sectiune Vademecum.

[kekonnen]

Pentru Germania am calculat toate punctele de greutate necesare (velic, al chilei, deplasament, etc). Ca punct de reper pentru toate am luat intersactia coastei Nr.0 cu CWL (Coordinatele 0;0). Rezultatele calculului le-am transpus apoi in plan. Metoda de calcul a fost cea prezentata mai sus.


PS. am vrut sa anexez desenul dar n-am putut sa-l comprim sub 200kb - sorry!

[bitex]

Am primit fisierul de la kekonnen si incerc sa-l atasez.
Succes tuturor!

Fisiere atasate

•  GERMANIA_PLAN.pdf (188.56K)
  Number of downloads: 430
