[kno3]

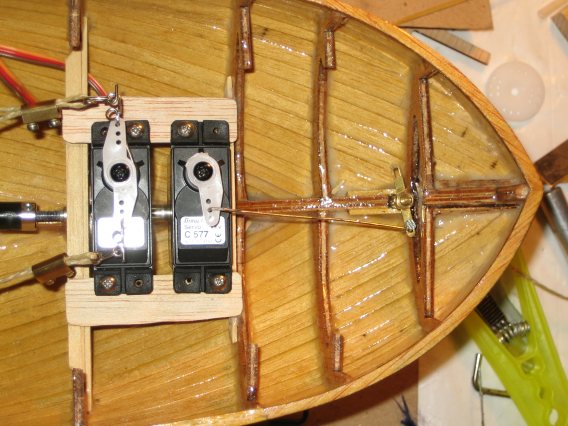

Servoul pt. carma

Imagini atasate

•

[mariandmd]

foarte frumos realizarea
felicitari
bv

[kno3]

Inca un video. Test cu servourile si motorul.
http://youtube.com/watch?v=W1H3I0GbIPo

[kno3]

A venit şi rândul cârmei. Kitul avea una din placaj, în forma de semicerc. M-am tot gândit eu cum s-o prind de axul din alamă şi am ajuns la concluzia că mai bine fac o cârmă de alamă nouă, ceva mai mare.

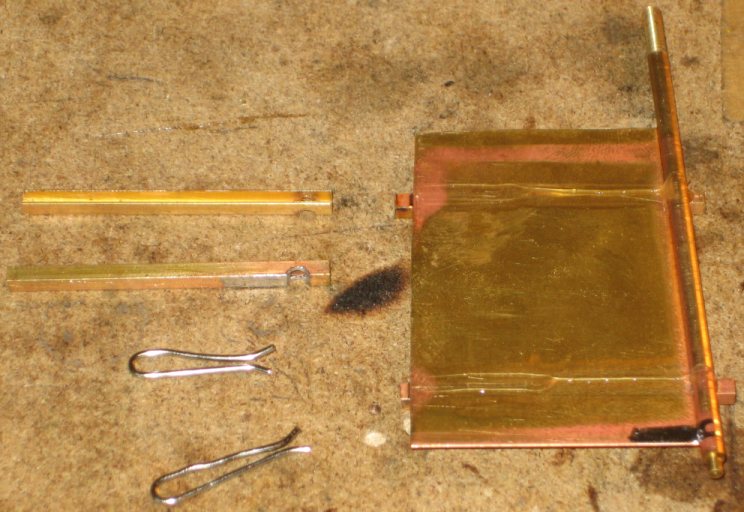

Zis şi făcut. Am luat o foaie de alamă pe care am cositorit-o de ax şi am întărit-o cu câte două bucăţi de şină de alamă pe fiecare faţă. Clemele de metal, care se văd şi în poza de mai sus, au fost folosite la alinierea întăriturilor de alamă:

Imagini atasate

•

Aceasta postare a fost editata de Kaboom: 29 September 2007 - 11:20 PM

[kno3]

Aşa arată cositorite:

Imagini atasate

•

[kno3]

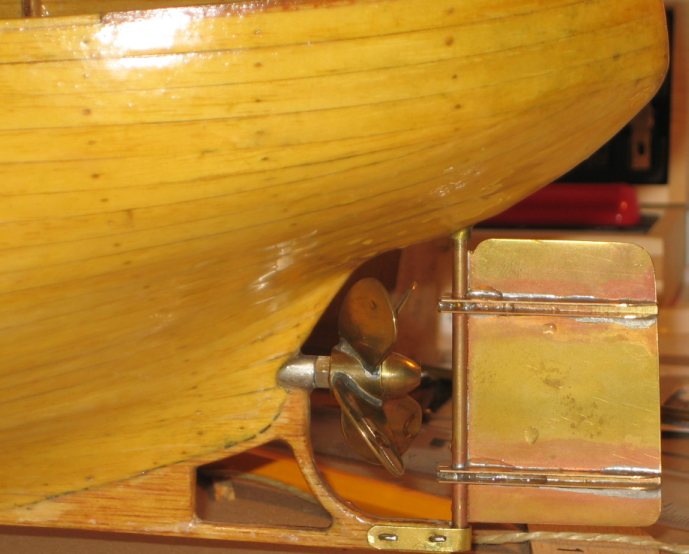

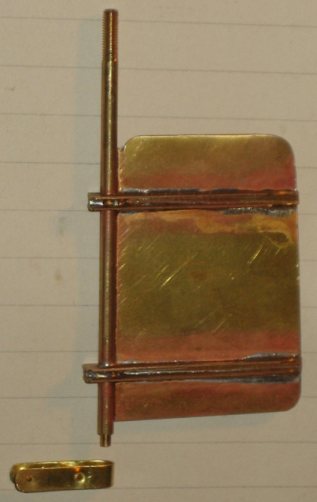

Cârma finisată, cu colţurile rotunjite şi prinderea pentru chilă:

Imagini atasate

•

[kno3]

Şi cârma montată în vaporaş. E udă pentru că tocmai făcusem o probă în apă.

Imagini atasate

•

[claudiu_ne]

si o proba pe youtube nu ne trimit si noua....a si as mai avea o propunere...de ce nu legi fluierul de lanag cos la servo (dreapta sau stanga), ca in momentul in care vrei sa semnalizezi, faci cu carma stanga sau dreapta...fara sa mai tragi cu mana de cablul fluierului :)


In rest spor la treaba.


PS..."am terminat de vopsit (albastru) si de demontat telecomanda"

[kno3]

Deocamdata n-am mai facut film. Am probleme ca mi s-a topit lipitura la gresor la un test ieri. Asa ca o sa-mi fac rost de altul, facut mai calumea, pentru ca eu nu am cu ce lipi in argint.

Pentru fluier o sa mai pun un servo.

[Zue]

super tare

felicitari

[kno3]

Un nou episod - izolvarea boilerului si cilindrilor.

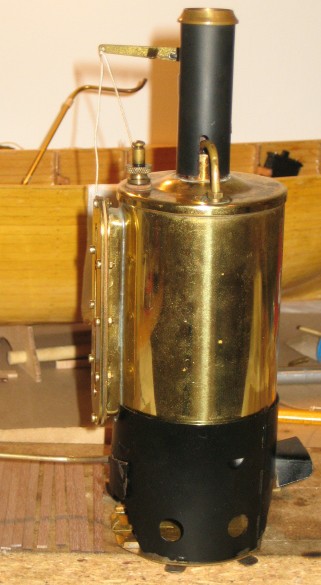

Incep cu boilerul, care deocamdata arata asa:

Imagini atasate

•

[kno3]

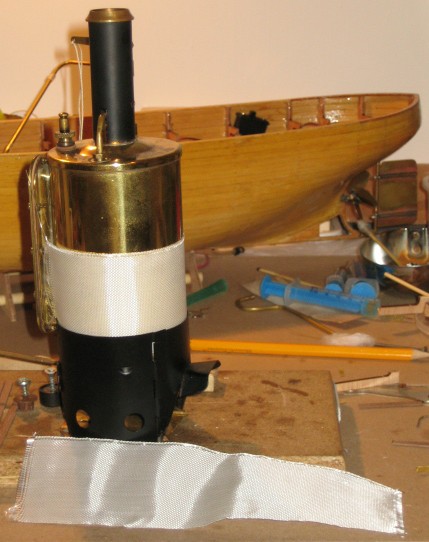

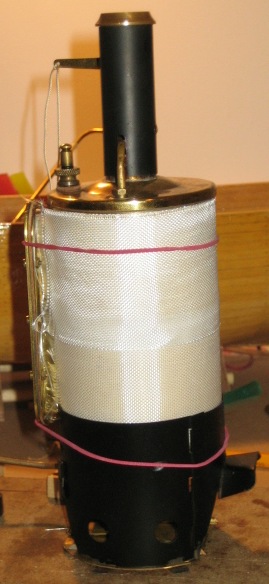

Primul strat de izolatie - fibra de sticla. O aveam la indemana si are avantajul ca nu arde.

Imagini atasate

•

[kno3]

Inca o fasie de fibra

Imagini atasate

•

[kno3]

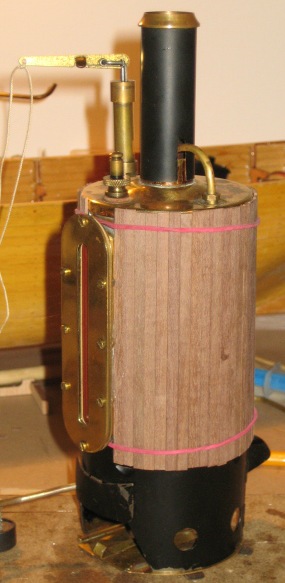

Boilerul acoperit cu baghete de nuc

Imagini atasate

•

[kno3]

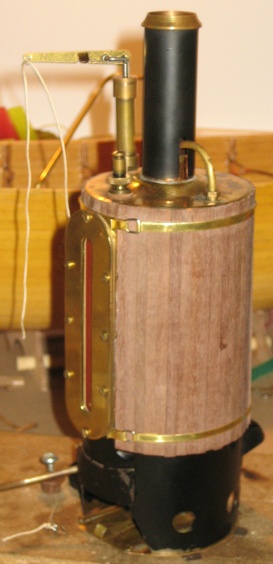

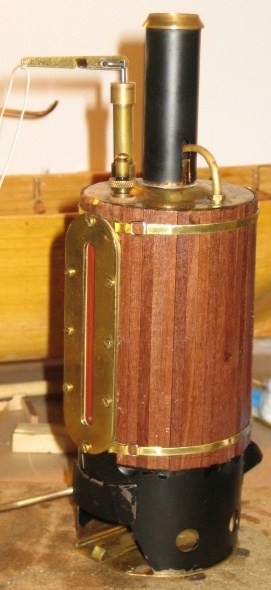

Baghetele de nuc fixate cu benzi de alama. Benzile sunt taiate din tabla subtire de alama si prinse cu un inel din sarma (facut din agrafe de birou).

Imagini atasate

•

Aceasta postare a fost editata de Kaboom: 07 October 2007 - 01:14 PM

[kno3]

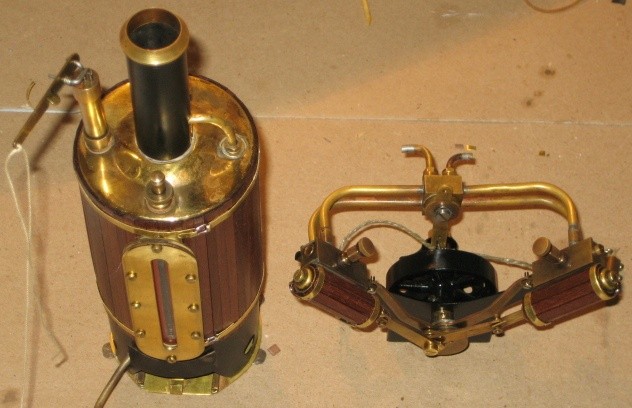

Si boilerul gata, cu lemnul dat cu ulei

Imagini atasate

•

[kno3]

Cilindrii motorului, izolati cu baghete de nuc ca si boilerul.

Imagini atasate

•

[kno3]

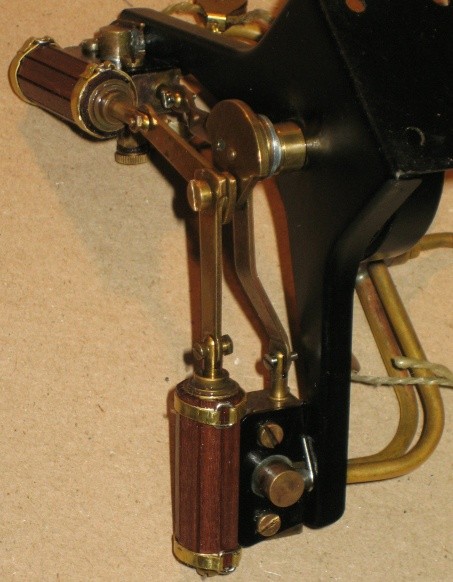

Detaliu de prindere a izolatiei pe cilindru

Imagini atasate

•

[Victorian]

Calin,

Felicitari pentru realizare, imi place cum a iesit nava ta! De asemenea, merci pentru filmuletele care arata motorul cu aburi. Este prima data cand vad un motoras cu abur de asemenea dimensiuni in functiune, desi cu multa vreme in urma visam sa-mi construiesc asa ceva (pe vremea aceea era singura sansa, nu existau motoare cu aburi la magazin)

Astept cu interes sa vad si un film cu nava in navigatie efectiva!

Spor la lucru!

Dorin

[kno3]

Merci!

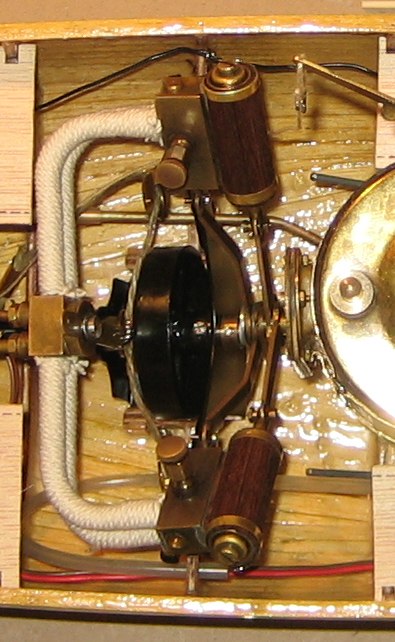

O poza cu izolatia tevilor de la motor.

Imagini atasate

•

[kno3]

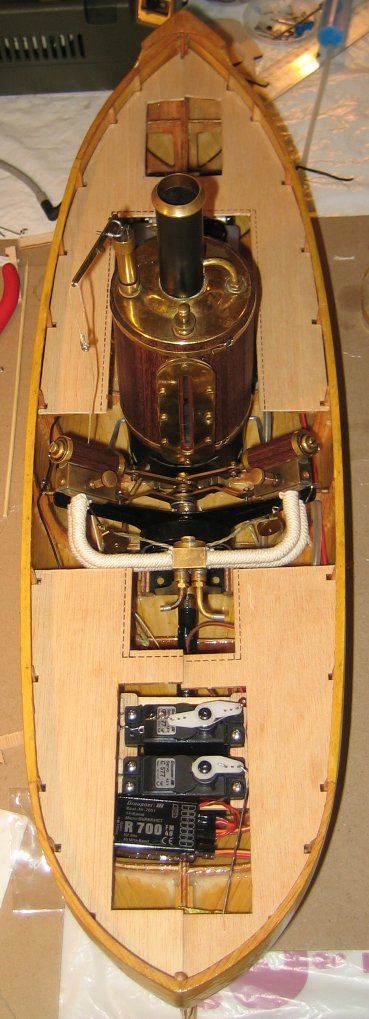

Si o poza cu barcuta intreaga vazuta de sus. Puntea e pusa de proba, dar nu e asta forma finala, o sa mai sufere modificari ca sa am acces mai usor la interior.

Imagini atasate

•

[kno3]

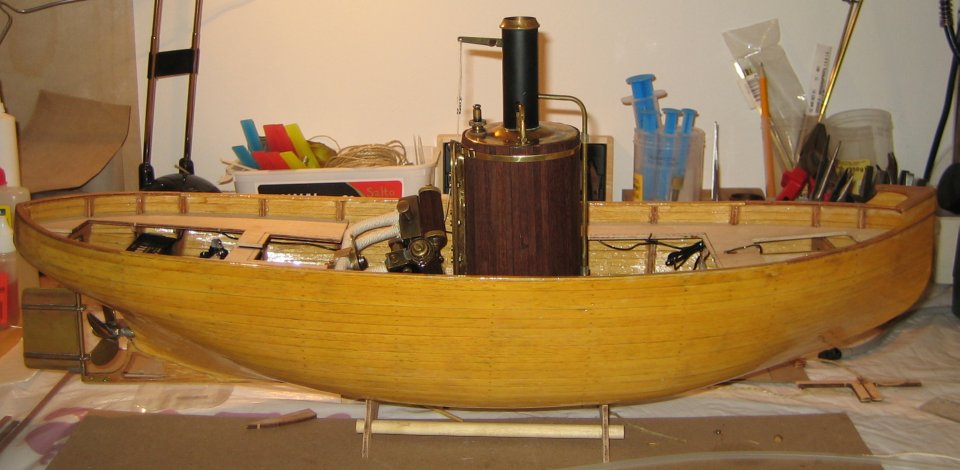

Si vazuta din profil :D

Imagini atasate

•

Aceasta postare a fost editata de Kaboom: 12 October 2007 - 11:21 PM

[kno3]

O noua etapa: puntea.

In poza de mai jos e lipita cu rasina epoxidica rapida.

Imagini atasate

•

[kno3]

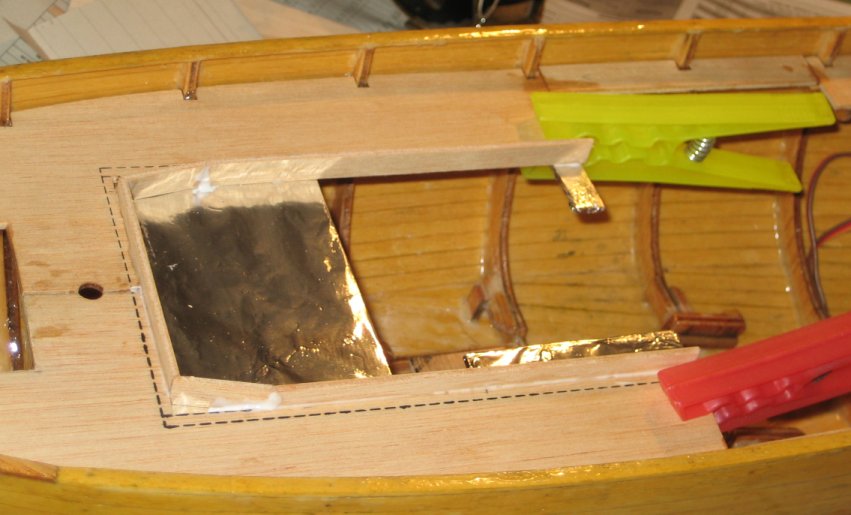

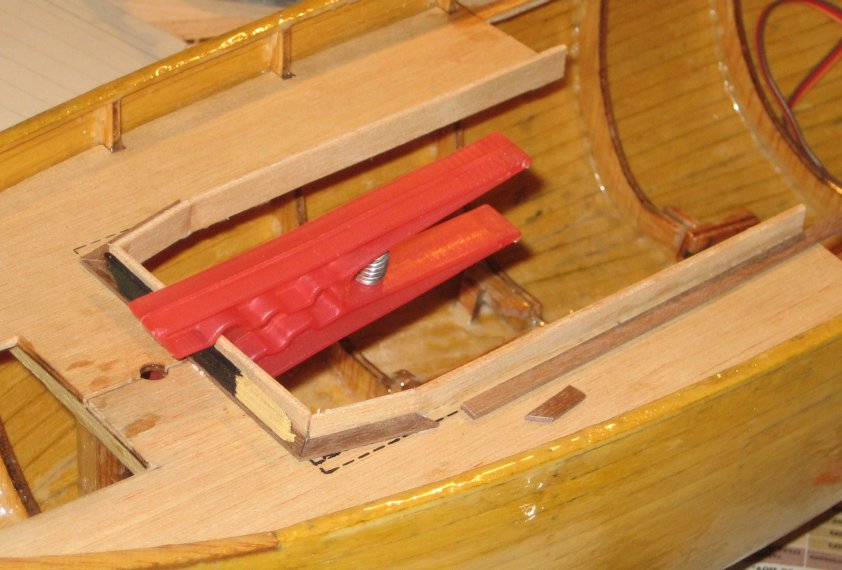

Si acum construim baza pe care va sta cabina de comanda...

Imagini atasate

•

Aceasta postare a fost editata de Kaboom: 22 October 2007 - 10:03 PM

[kno3]

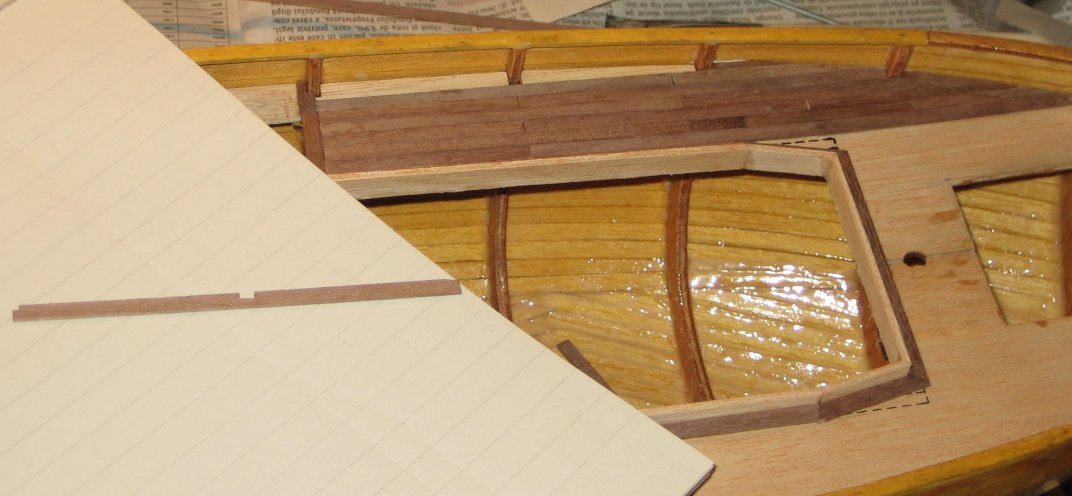

Trecem la lipirea scandurilor pe punte. Mai intai cateva, de proba.

Imagini atasate

•

[kno3]

Din cateva s-au facut mai multe. Mai complicat e cu cele de pe margine, care mai trebuie cioplite in fel si chip ca sa incapa la locul lor.

Imagini atasate

•

[kno3]

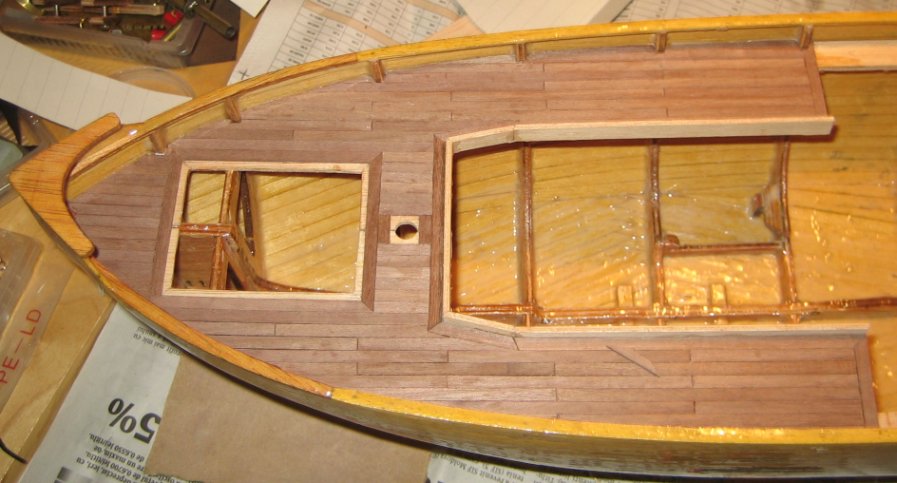

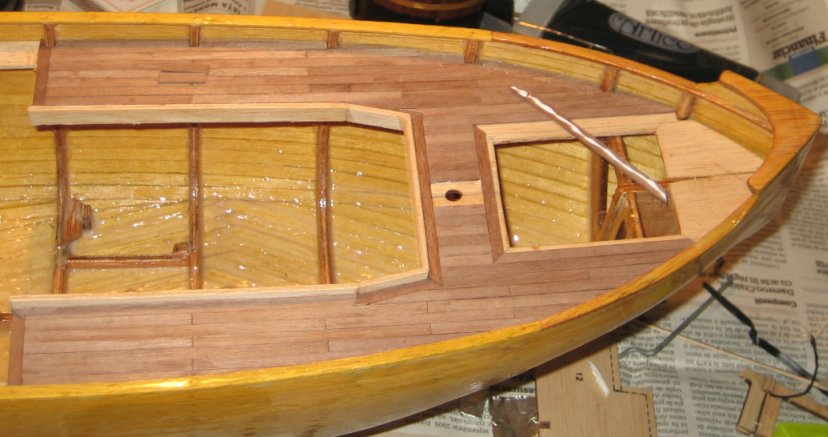

Acum prinde ceva contur puntea

Imagini atasate

•

[kno3]

Si asa arata gata partea din fata a puntii. Am uitat sa va spun ca lemnul folosit e nuc, acelasi ca la boiler.

Imagini atasate

•

[mariandmd]

bravo
frumos

[claudiu_ne]

foarte elegant...sa ne pui si o poza cu puntea gata si motorul montat....cred ca o sa iasa foarte bine
