[tavioman]

Mersi mult.
Nu stiam ca la ESTICO fac si filme. Mi-am facut de cateva ori cablaje de pe folie acolo.
Ai naibii au marit foarte mult preturile anul asta. Aproape dublu fata de anul trecut.
Mersi de indicatie.

[nelu22]

Salut. Am citit aproape toate discutiile voastre, si a inceput sa ma intereseze si pe mine subiectul. Vreau sa-mi fac un cnc pentru frezat cablaje, de dimensiuni nu foarte mari, max un A3.
Am tot cautat prin imprimante motoare dar am gasit numai cu 42 pasi.
Mai am cateva motoare mai maricele scoase dintr-o imprimanta Brother dar nu stiu nimic despre ele si nici nu gasesc pe net.
Am un motor de cc care deplasa capul de scris si are in capul axului un disc cum este la muse, cu foto diode..
Cum pot sa folosesc motorul asta in loc de mmp(o schema ceva...)

[nelu22]

motor dc

Imagini atasate

•

[nelu22]

mot 2

Imagini atasate

•

[Nadielf]

Salut tuturor.
M-au imbolnavit si pe mine cnc-urile construite de voi si as vrea sa incerc si eu sa fac unul.
Am scotocit dupa motoare si am gasit cateva.
Rugamintea mea este sa imi spuneti daca sunt bune de ceva si cu ce pot fi comandate.

Va multumesc

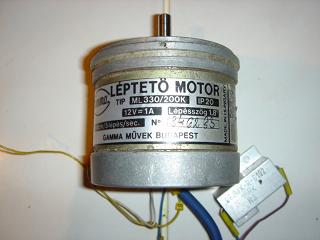

un motor... cu 8 fire...

Imagini atasate

•

[Nadielf]

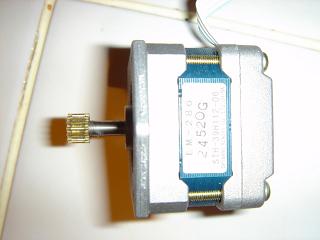

alt motor cu 4 fire...

Imagini atasate

•

[Nadielf]

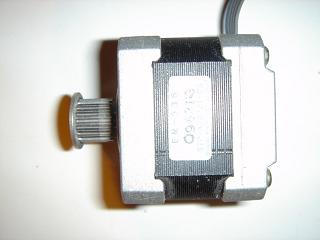

alt motor cu 4 fire...

Imagini atasate

•

[Nadielf]

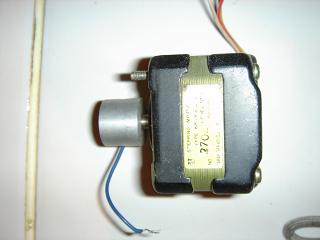

alt motor cu 5 fire...

Imagini atasate

•

[Nadielf]

alt motor cu 5 fire...


Am gasit si alte motoare mai mici dar cred ca sunt totusi prea mici pentru scopul propus.

Imagini atasate

•

[znecula]

Toate motoarele prezentate de tine sunt mici.
Depinde acum si ce fel de cnc vrei sa faci.

[bitex]

Acum ca ai cateva motorase, vezi de electronica pentru a le comanda. Daca ai timp poti construi, daca n-ai, poate te ajuta cineva care are. Oricum n-ar strica sa cauti niste documentatie despre comanda motoarelor pas cu pas.
Si daca nu-i prea mult, reciteste cate ceva pe la inceputul subiectului, ca am trecut cu totii prin problemele astea.
Cu motoarele alea poti face ceva dar nu te astepta sa obtii ceva puternic si rapid in acelasi timp. Merge una din ele sau ceva intre... Invata tot c epoti despre motoarele astea, despre comanda lor, apoi despre structurile mecanice de baza si intr-un final opreste-te la ceva ce-ti place si poti face. E mult de munca!
Pentru partea electronica e mult de discutat si e bine de cautat in mesajele anterioare ca gasesti tot ce trebuie.
Mai vorbim.

[znecula]

Skyspy,

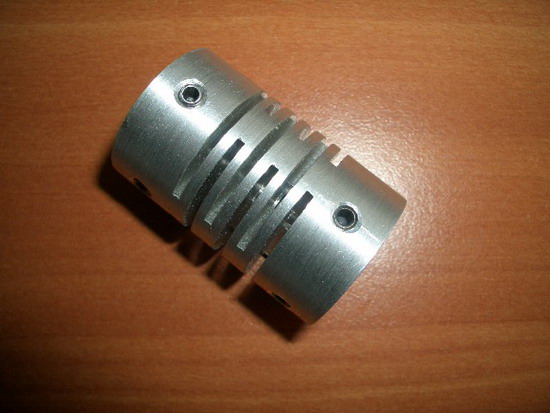

Acesta e cuplajul.

Imagini atasate

•

[Nadielf]

Salut tuturor.
Am gasit 3 circuite integrate din niste imprimante matriciale a3, este vorba de SLA 7024 M. Va rog sa-mi spuneti daca pot fi folosite pentru acest tip de motor si daca stiti vreo schema de comanda cu acest integrat.
Multumesc.

Imagini atasate

•

[Nadielf]

Si datele tehnice ale CI: SLA 7024 M

Aceasta postare a fost editata de Nadielf: 19 June 2006 - 10:19 PM

[bitex]

Daca am vazut bine poza cu motorul, cred ca poti comanda acel tip de motor cu acel circuit.
De fapt motorul ala cu 8 fire poate fi comandat aproape in orice configuratie. Circuitele sunt bune. Schema o poti lua exact din pdf-ul circuitului, sau vezi cateva piese pe langa circuit, in imprimanta. Oricum, schma de principiu e cea din pdf.
Spor la treaba.

[Nadielf]

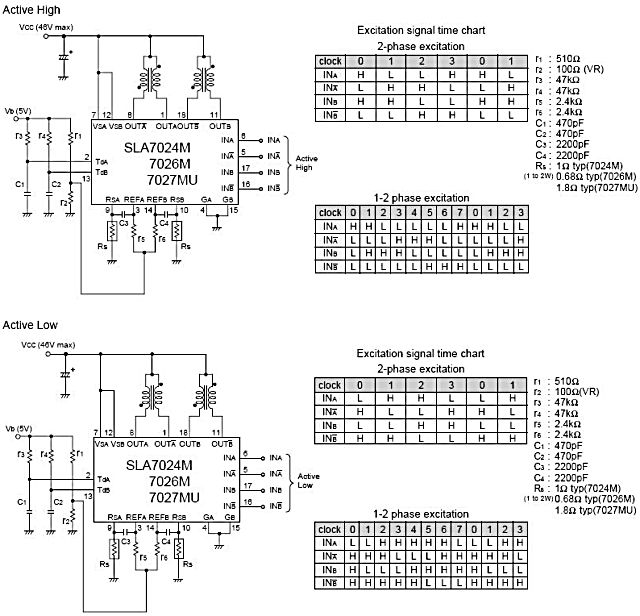

Am mai sapat si am gasit si scheme de montaj pentru SLA 7024 M. Intrebari :
1. Care e treaba cu active low si active high ?
2. Cu ce integrat pot comanda pe SLA 7024 M ? Se poate cu L297 sau trebuie altceva ?

Multumesc.

Imagini atasate

•

[xorg]

Poate cineva sa taie litere volumetrice? si cam cat costa?

[Nadielf]

Nadielf, la 12 Jun 2006, 21:32, a spus:

Salut tuturor.
M-au imbolnavit si pe mine cnc-urile construite de voi si as vrea sa incerc si eu sa fac unul.
Am scotocit dupa motoare si am gasit cateva.
Rugamintea mea este sa imi spuneti daca sunt bune de ceva si cu ce pot fi comandate.

Va multumesc


un motor... cu 8 fire...

Salut tuturor.

Specificatiile acestui tip de motor suna cam asa :
- 4 bobine,
- tensiune 12 V,
- curent 1 A.

Pentru a fi folosit ca motor bipolar, bobinele pot fi puse in paralel doua cate doua, sau numai in serie ?
Daca pot fi puse in paralel care e ordinea conectarii (inceputuri cu sfarsituri bobine ). In acest caz amperajul poate fi dublat ?

Multumesc.

[sweeper]

INTREBARE:
POT COMANDA UN MPP DE 1A CU UN L297 SI CU UN ULN?

[Nadielf]

Salutare.

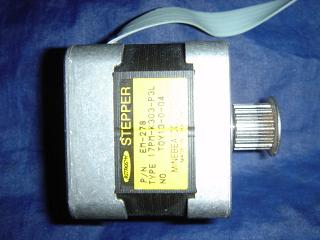

Intre timp am mai facut rost de un motor, si va rog sa-mi spuneti daca acesta e mai bun decat celelalte...posibil sa mai gasesc cateva...


Minebea

[mihaibardinici]

lansez o oferta de job pt craiova.
angajez om care sa lucreze si sa programeze cnc.
nu este nevoie de experienta ci doar de putere de munca si daruire pt ca este mult de citit.
nu sint jucari si nici joaca.este un loc de munca.
daca exista experienta e si mai bine.
detalii la 0740178940.-mihai

[Sofian]

ma intereseaza si pe mine ceva firme de unde pot cumpara surub cu bile de 20mm

[bitex]

Un pret bun pentru suruburi stiam la MEV2000, dar suruburi aduc multe firme, cum ar fi:
Technosteel, INA, Isel, Rexroth...
De regula pana in 2000 mm lungime.
La comanda poti face si la fosta TITAN (si-a schimbat numele), dar vezi intai de preturi!
Toamna de regula sunt targuri si expozitii in care poti afla si alti producatori prezenti pe piata noastra, ca sunt mai multi. Eventual cauta producatorii si apoi reprezentantii din Europa de Est si mai concret Romania. E cam pe ocolite dar sigur.
Revin cu mesaj daca nu te descurci.
Spor la treaba.

[dan_mitea]

Un accesoriu interesant pentru....multe intrebuintari. Si anume "8 INCH DIGITAL READOUT FOR MACHINE TOOLS".
http://www.micromark.com/prodimgs/83411.jpg
http://www.micromark.com

Aceasta postare a fost editata de Se poate si asa ?: 05 October 2006 - 05:38 AM

[znecula]

Ce este?
Pare a fi subler da nu e.
De unde se procura?
Cat costa?

[Skyspy]

znecula, la 5 Oct 2006, 21:01, a spus:

Ce este?
Pare a fi subler da nu e.
De unde se procura?
Cat costa?

Se foloseste la masinile unelte pentru a inlocui tamburul de gradatie analogic (cu striatii) cu o valoare digitala care se poate citi pe afisaj.Asta e o varianta mai hobby
dar la produsele mai serioase exista un afisaj central de pe care se pot citi cele 3 axe(x,y,z) simultan.Partea de cursor se fixeaza pe caruciorul mobil sau masa de coordonate(in cazul frezei) iar "linearul" pe batiul masinii.
Preturile sunt in functie de lungimea unitatii de masurat si incep de pe la 70€ pina la 150mm si ajung la 2-300€ la 500-700mm.

[dan_mitea]

Vedeti ca va dadusem si link-ul.
http://www.ares-server.com/Ares/Ares.asp?M...roduct&ID=83411
Este exact 46$.
Haladuiti prin site ca sunt multe lucruri interesante.....zic si eu.
De exemplu:
http://www.ares-server.com/Ares/Ares.asp?M...roduct&ID=83039
http://www.micromark.com/prodimgs/83039.jpg

Aceasta postare a fost editata de Se poate si asa ?: 06 October 2006 - 04:34 AM

[vivdenly]

Oare nu se pot folosi pentru deplasare si cremalierele de la VALFERC, cred ca sunt destul de precise, si bitex spunea ca au preturi bune?

[alk]

sal!
am intrat intamplator pe aici...
pt. cei ce cauta mpp....sunt facute sa sf. gheorghe....se gasesc si drivere pt. ele.....merg pama la 15N/m..:D
eu am un cnc micutz, facut cu ele....
un mpp de 3N/m, pe surub de M12 ridica fara probleme 100 kg.

[alk]

aaaaa......am uitat sa zic.....motorul este de 400 de impulsuri pe rotatzie si merge pana la 2000 de hz.
si este cuplat direct la surub, fara reductor....
