[charlie]

radule...ce vrei tu sa faci nu se poate descrie pe acest forum. Nu se poate explica. Te sfatuiesc sa te uiti pe net dupa site-uri pe care sunt postate proiectele la care au lucrat unii sau altii. Acolo sunt descrise si explicate clar principiile folosite la astfel de jucarii.

In momentul in care vei intelege acele principii de functionare atunci ideea de realizare iti va veni imediat in minte.

Arunca un ochi la linkurile de mai jos:

Link 1

Link 2

Link 3

[domnu_doctor]

Cam ce arata @Charlie pe linkurile alea ar fi necesare si suficiente :) ca sa-ti faci o imagine despre cam ce implica finalizarea, in conditii de satisfactie !!, a unui asemena proiect(zel)! Adicatelea vreau sa zic, ca o masinutza cu RC nu e chiar o ... jucarie. Unii o vad asa, da' ... :( se cam inseala ! :wub:

Stima,

PS: Plus ca in spatele jucariei se afla accesoriile obligatorii la buleftrice: incarcatoare, scule de masura, macar un ... multimetru, un mic set de scule de interventie si intretinere, picuri de ulei pentru mecanisme, ... etc.

[radu022003]

pai daca nu m-am facut inteles de la bun inceput, eu vreau doar sa o fac sa mearga, inteleg eu ca o masina de modeling e mult mult mai complicata, dar eu nu-mi permit acum asa ceva, poate ca am sa-mi fac si o astfel de masinutza dar acum..... CHIAR ca nu am bani :(. charlie multumesc pt linkuri, voi studia mai amanuntit. eu am venit pe acest site de modeling pentru ca am venit la cei mai buni :D

[radu022003]

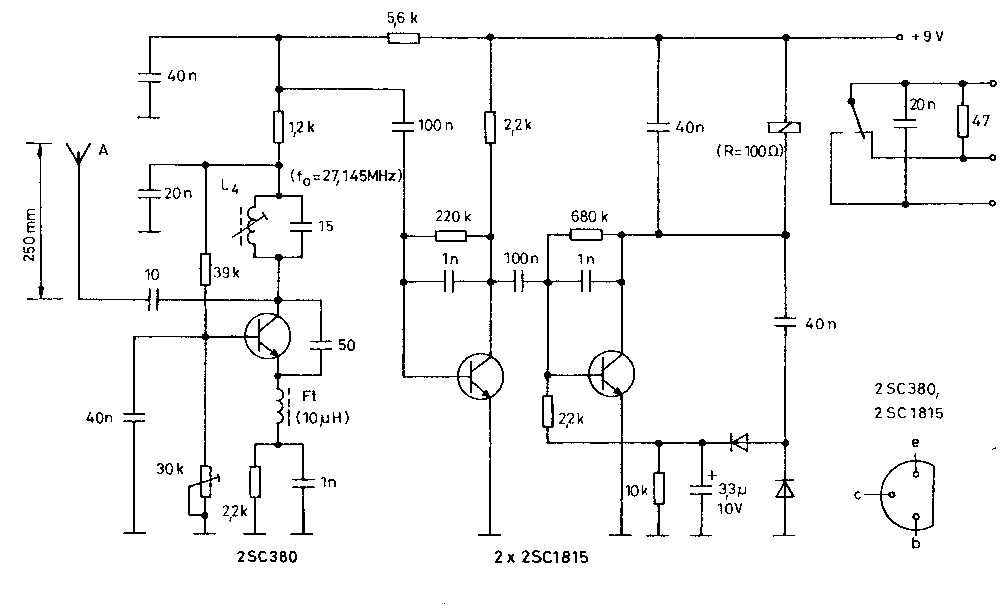

pe unul din linkurile date de charlie am gasit un reciever de 27MHz care ar putea merge cu telecomanda care o am, schema aceea e cam ambigua pt ca nu-i vad finalul :D, daca cineva stie care este "iesirea" la circuitul de mai jos rog mult sa-mi spuna si mie.

Imagini atasate

•

[charlie]

Acel "receptor" dealtfel cel mai simplu actioneaza un releu care se afla in partea dreapta a pozei. Asta este toata functia lui sa porneasca sau sa opreasca motorul sau ce este cupat prin acel releu.

Nu este ce-ti trebuie tie.

Aceasta postare a fost editata de charlie: 21 September 2006 - 08:22 AM

[radu022003]

cool :D

[charlie]

si actionarea lui se face LA PREZENTA semnalului Radio pe acea frecventa pe care este reglat receptorul. Nu poate avea mai multe canale.

[eis]

In functie de aparatura de care dispui, si de ce vrei sa realizezi, poti face multe combinatii.

La un sistem de telecomanda ai mai multe componente, care se pot face pe rind, si anume:
- partea de codificare a comenzilor (joasa frecventa)
- partea de emisie (care poate fi radiofrecventa, sau poate fi chiar si IR)
- partea de receptie, acordata pe partea de emisie
- partea de decodificare, care trimire impulsurile la servo

Codificarea si decodificarea se pot face mai usor decit emisia-receptia, in regim de amator. Si daca la inceput nu dispui de emitator si receptor, poti totusi sa faci codificarea si decodificarea semnalelor, si sa le testezi ori prin fir, ori prin IR, in casa. apoi, cind esti multumit de aceste componente, cauti efectiv emitator-receptor, sau le consturiesti de la zero.

Ideea este ca sa nu lucrezi cu prea multe variabile o data, adica le faci pe toate, si daca nu merge, de ce nu merge? De la codificare? de la emisie...

un codificator-decodificator simplu gasesti aici

acolo este un codificator cu 6 canale. daca studiezi schema, vezi principiile de baza. tot prin acelasi site gasesti si alte chestii, chiar si module de emisie receptie.

dar pentru inceput poate mai bine faci cele 2 module, le legi intre ele cu 2 fire, si vezi daca functioneaza, si apoi scoti firele, si treci mai departe, cu emisia-receptia

spor

[radu022003]

nu mi se pare foarte foarte dificil ceea ce-mi spui si chiar mi se pare ca asta ar trebui sa fie primul pas, iti multumesc mult pentru link, chiar e foarte folositor, poate daca imi iese codificatorul si decodificatorul sa ma ajuti si mai departe :D

[charlie]

ai un osciloscop?

Daca nu atunci iti spun de acum ca iti trebuie neaparat unul...fara el NU (NU NU NU) poti sa pui la punct ceva asa de complex cum este acest lant de codoare, decodoare, emitatoare, receptoare, etc.

Aceasta postare a fost editata de charlie: 21 September 2006 - 02:33 PM

[domnu_doctor]

charlie, la 21 Sep 2006, 14:32, a spus:

ai un osciloscop?

Daca nu atunci iti spun de acum ca iti trebuie neaparat unul...fara el NU (NU NU NU) poti sa pui la punct ceva asa de complex cum este acest lant de codoare, decodoare, emitatoare, receptoare, etc.

Adeptii ... osciloscopului B) :D !
Acu' ... dau io :D :) ! :D

Stima,

PS: Pai, cu ce sa vada omu' milisecundele alea ... ?

[domnu_doctor]

eis, la 21 Sep 2006, 13:37, a spus:

...un codificator-decodificator simplu gasesti aici

Schema e finutza, da' foloseste potentiometre de valori mari 330 K :) , care nu se prea imbuca cu mecanica sticurilor de pe piata, care-s de regula cam de 5 K cu o dispunere diferentiala a partii rezistive in special in zona de actiune a cursorului ...
In rest, daca gasesti potmetre ... fiabile e Ok !

Stima,

[radu022003]

daca pentru inceput telecomanda va arata ca o farfurie zburatoare pentru ca probabil nici nu va avea o carcasa adecvata si niste potentiometre ca cele de la radio.... si totusi merge asa cum trebuie sa mearga, eu voi fi multumit, oricum e foarte utila observatia pentru ca nu stiam nimic despre potentiometrele de la mansele de pe telecomenzi. pe 1 octombrie voi incepe scoala si am acolo osciloscoape de toate neamurile :)

Aceasta postare a fost editata de radu022003: 21 September 2006 - 07:03 PM

[eis]

osciloscop, pentru joasa frecventa, se poate face dintr-o placa de sunet, un potentiometru si condensator la intrare, pentru limitarea semnalului si un programel de captura audio care inregistreze si sa afiseze forma de unda.

mai sunt pe net ceva programe care sunt facute pentru a afisa "live" forma de unda, de exemplu http://www.zelscope.com/ unde gasesti ceva de evaluare, pentru citeva zile. poate gasesti si ceva free

incearca si aici

Aceasta postare a fost editata de eis: 22 September 2006 - 08:47 AM

[radu022003]

multumesc mult pt site. am sa construiesc si adaptorul asta. mi-a venit o idee ieri, n-as putea sa folosesc in loc de servomotor un motor pas cu pas? ar merge asa?

Aceasta postare a fost editata de radu022003: 22 September 2006 - 10:24 AM

[charlie]

poveste putin despte ce realizari ai mai avut in domeniul electronic...

[radu022003]

realizarile mele in domeniul electronic?

[domnu_doctor]

Sa revin cu rezultatele sapaturilor... din debara B)
Fro doo-trei seturi Tx+Rx, semi-prop ... adica: coderu din Tx da un set de 4-6 semnale prop, in sensu' ca da 4-6 impulsuri 1-2 ms + sincro. Cand sticku' e intr-o parte e 1 ms si-n extrema cealalta e 2 ms. Dupa receptie se face o decodare si o alocare pe iesiri de maniera: "1" = low voltage si "0"= high voltage sau invers, nu conteaza ... :rolleyes: important e cum se coreleaza cu etajele de cda ale motoraselor. Cand e pe mijloc sticku', nu e validata nici o cda. Iesirile "H" duc cam 3-4 A, suficient pentru comanda unei masinute. Pot sa-ti ofer o asemenea ... instalatie rc, daca te intereseaza. :wub:

Stima,

[radu022003]

normal ca ma intereseaza, zi-mi detalii despre cum imi poti trimite si contravaloarea. sau daca esti pe messenger putem vorbi si acolo.

Aceasta postare a fost editata de radu022003: 22 September 2006 - 01:48 PM

[domnu_doctor]

Da, ... vb pe mess, ca mai tre' sa-ti dau mai multe detalii, despre cum sa legi manunchiu' ala de fire de pe placutza Rx-ului. ;) :) Ca ... la o polarizare inversa :D se ... duce totu' de rapa ...

Stima,

[domnu_doctor]

Joi sau cel tarziu vineri ... o ai ! B) :D

Stima,

PS: Astept ... reactia, ca ziceai ca te stii la ...reactii !!! :D Pornesti Tx-u' doar dupe ce-i pui antena si ...o scoti ! Ai o notitza in pachet. Citeste-o temeinic inainte de ON !

[radu022003]

eh, prietene, comanda de la capodimonte a facut 6 zile mari si late, i-am disperat pe aia de la posta. daca vine vineri ma duc si o pup pe aia de la colete B)
P.S. ai pus acolo toate instructiunile, asa ca pt aia micii sau tre sa te mai bat la cap? B)

Aceasta postare a fost editata de radu022003: 28 September 2006 - 08:20 AM

[charlie]

DA..te intrebasem mai sus despre realizarile tale...in domeniul construirii de montaje daca pot sa le zic asa...dar nu e neaparat necesar sa-mi raspunzi era doar o curiozitate. Ma ajuta sa-mi dau seama daca proiectul "TELECOMANDA AUTO" este OK pentru tine sau NU. De exemplu eu am facut primul meu frecventmetru in clasa a 9-a. Doar vreo 30-35 de integrate. CDB-uri ca alea erau pe vremea aia. OK!?

[domnu_doctor]

radu022003, la 28 Sep 2006, 08:16, a spus:

eh, prietene, comanda de la capodimonte a facut 6 zile mari si late, ...

Numa' 6 ??? B) Ce vraji ai facut ? Da-mi si mie reteta ca la mine dureaza cel putin 12-15 zile ... B)

Stima,

[domnu_doctor]

charlie, la 28 Sep 2006, 08:26, a spus:

... De exemplu eu am facut primul meu frecventmetru in clasa a 9-a. Doar vreo 30-35 de integrate. CDB-uri ca alea erau pe vremea aia. ...

Al meu are inca 68 de cedebe-uri, tot cam de pe vremea aia. Si mai si merge ... B) B) L-am upgradat (pe intrare!) si stie 300 MHz acu' ! B) B)

Stima,

[radu022003]

am mai multe de zis acu' dupa pauza asta

1. ca sa-l lamuresc pe charlie: tine cont ca eu m-am "apucat" de electronica acum 1 an ca n-a avut cine sa-mi zica de electronica nimic si deci n-am facut. deci de la inceputul anului 2 de facultate am facut asa: astabile cu leduri, dispozitiv ultrasunete (pt caini si insecte.... de alungat de sigur), senzor Ir pt telecomanda PC, port Ir pt tel mobile tot pentru PC, stroboscop, programator pic, amplificari audio (2x20W, 2x25W, 2x125W nereusita din cauza IC-urilor contrafacute, 2x160W RMS care merge fffff bine si pana acum), stabilizatoare, o incercare de detector de radar, statie de lipit care si aceasta merge impecabil daca vrei pot sa-ti inmanez TOATE detaliile contruirii ei, inclusiv carcasa care e din lemn ca de asta am dispus si cam atat pana acum. In curand voi face un adaptor pentru portul paralel care il voi folosi ca osciloscop si de asemenea un frecvent metru de 50MHz cu pic si un LC-metru de asemenea cu pic, de asemenea voi construi cat mai curand un litrometru cu leduri pt indicatorul de benzina de la masina (Dacia), as vrea sa testez si o schema de turometru cu afisaj cu digiti, nu LCD ci led, vezi tu eu as fi facut mult mai multe, dar fiind student mai am si scoala care trebuie sa recunosc ca ma ajuta mult si deci n-am fffffffff mult timp si apoi mai e si problema banilor pt piese, pe care nu-i am si trebuie ori sa-i mai fac ori sa-i cer la parinti. nu ma laud ca am facut foarte multe, dupa parerea mea nu stiu mai nimic din electronica (toata viata cred ca o sa ma simt la fel indiferent de cat de multe as sti) pt ca sunt extraordinar de multe de stiut. eu am venit aici nu ca sa ma laud ci ca sa invat insa nu sunt nici unul care nu stie sa tina un pistol de lipit in mana.
daca este suficient pt charlie pot sa trec la subiectul 2.

2. domn doctor din ce mi-ai trimis telecomanda e simplu de inteles..... cred sau macar asa pare :lol:. Cu Rx am ramas socat cand am vazut manunchiul ala de fire care zici tu ca nu stii exact ce si cum fac ele.... zic ca am ramas socat pt ca o sa inceapa o munca de cercetare si documentare zdravana ... dar daca trebe.... trebe.
as fi vrut sa aflu ce integrat e ala, mi-ar fi fost mult mai usor sa inteleg ce si cum p-acolo.... dar sper sa ma descurc. toate ca toate dar pana la urma eu nu stiu cu cat se alimenteaza Rx-ul :D si ce consum are... astept noi info.

3. eu in momentul acesta dispun de 1 motoras mic ca ala de la masinutele alea cu telecomanda prin fir, de la masina pe care vreau sa o folosesc. motorasul este pentru directie. celalat nu este ca asa am primit masina. mai am 2 motorase de casetofon din alea mari.... le-as putea folosi? alea stiu ca merg la 12V sigur.

si acum am nevoie de asistenta in montarea Rx-ului si legarea lui pe masina la perferice.
noroc ca am aparat foto si va tin la curent prin imagini si cuvinte :lol:

Aceasta postare a fost editata de radu022003: 29 September 2006 - 10:20 AM

[radu022003]

pai cum doctore, de la oradea la petrosani face ala 12-15 zile? si de la oradea la Braila..... face 6, pai mie mi se pare mult 6 zile, al tau a venit in 4, bine ca l-am gasit ieri seara si era trecut de 5 de m-am dus azi la posta.

[charlie]

Bravo radu...ce ai construit pana acum arata ca te-ai preocupat. Chiar si asa cu foarte putin timp la dispozitie toate realizarile alea intr-un an doi constituie o baza de plecare.

Pe o scara de la 1 la 10 unde 10 inseamna ca este pregatit pentru a aborda un proiect cum este telecomanda iar 1 inseamna ca nu ai idee de cum se tine statia de lipit in mana tu esti undeva pe la 8. Din acest motiv te-am intrebat de realizari.

Ca sa-ti dau si mai mult de inteles un aplificator AUDIO bazat pe un integrat nu este o mare filozofie de facut. Trebuie sa respecti o schema recomandata de producator. Sa pui acele componente care sa reziste puterilor si sa-i faci cel mult un cablaj cu trasee dimensionate corepunzator si cel mai importantant fara bucle de masa. Si gata. MERGE. In schimb cand te apuci de o chestie asa complicata cum este o telecomanda, care este formata din mai multe blocuri functionale s-ar putea sa ai nevoie de cunostinte (pe care le ai deja) dar mai ales de aparatura de masura si control. Doar cu un voltmetru sa zicem nu se poate face. Numai partea de radio este o chestie in sine. Nu trebuie doar sa oscileze oscilatorul ala cu cristal...trebuie sa fie si cat de cat curata emisia respectiva. Asta se vede cu un analizor. Fara sa vad ce iese in antena aia eu unul nu i-as da drumul pe camp.

[radu022003]

cat de curand vreau sa-mi fac un soi de osciloscop asa cum am mai zis.... un adaptor pe paralel care sper sa ma ajute sa vad frecventele respective pe un soft tot laolalta cu schema prezentate. unele softuri de astfel de "osciloscoape" mai aveau si functia de transf fourier rapida. stiu ce e, si ce sa vad eu de pe analizorul ala spectral? doar niste frecvente, mai mult nu stiu inca sa inteleg despre ce e vb acolo. Stiu sa recunosc prima armonica... dar pt mine nu e nimic concludent inca. Ceea ce mi-a dat domnu' doctor este mura-n gura :D nu trebuie decat sa cumpar 14 baterii, n-am luat atatea de-o data de cand sunt ;) si inca un motor, ca n-am decat unu pt directie care domn doctor mi-a spus ca e "limbric" ca e seria 94, asa am vazut ca scrie pe el si mai trebuie sa fac rost de inca unu pt miscare. de unde.... cred ca de la obor (targ) ca altfel nu stiu. pt mine cred ca e un pct de start sa o fac sa se miste, apoi am sa aflu eu si de ce si mai ales cum. pt ca tot am rascolit rahatul scuze de expresie, si am pus mana si pe acele coder si decoder tot n-am sa ma las pana nu fac una si de mana mea :D pana atunci sunt "mic si prost" si fac ce pot.
Multumesc pt apreciere charlie, dar imi place sa invat tot ce ma poate ajuta in meserie si in viata. am sa pun prima poza cu ce am pana acum adica masina si "limbricul" :D Telecomanda si Rx, ati vazut voi mult mai multe ca mine ca sa nu stiti cum arata.... arata frumos :D
P.S. trebuie sa ma invatati si cum sa aduc aici imaginea ca eu nu stiu si nici nu e pusa pe un alt site deocamdata.

[domnu_doctor]

radu022003, la 29 Sep 2006, 09:45, a spus:

am mai multe de zis acu' dupa pauza asta

2. domn doctor din ce mi-ai trimis telecomanda e simplu de inteles..... cred sau macar asa pare :D. Cu Rx am ramas socat cand am vazut manunchiul ala de fire care zici tu ca nu stii exact ce si cum fac ele.... zic ca am ramas socat pt ca o sa inceapa o munca de cercetare si documentare zdravana ... dar daca trebe.... trebe.
as fi vrut sa aflu ce integrat e ala, mi-ar fi fost mult mai usor sa inteleg ce si cum p-acolo.... dar sper sa ma descurc. toate ca toate dar pana la urma eu nu stiu cu cat se alimenteaza Rx-ul :D si ce consum are... astept noi info.

3. eu in momentul acesta dispun de 1 motoras mic ca ala de la masinutele alea cu telecomanda prin fir, de la masina pe care vreau sa o folosesc. motorasul este pentru directie. celalat nu este ca asa am primit masina. mai am 2 motorase de casetofon din alea mari.... le-as putea folosi? alea stiu ca merg la 12V sigur.

si acum am nevoie de asistenta in montarea Rx-ului si legarea lui pe masina la perferice.
noroc ca am aparat foto si va tin la curent prin imagini si cuvinte

Deci, toata viata INVATAM !!! :D Si cu cat invatam mai mult, cu atat ne dam seama (unii ... ;) ) ca stim mai putin ! asa e legea firii !
TOT nu poate stii nime' ...

In alt ordine de idei:
1. Ce ai acolo e un (o...) :D , instalatie de rc ! Eu nu i-as zice ...statie ! Manunchiurile alea de fire sunt putin separate si ar fi bine sa nu le tai, ca dup-aia iti prinzi ... urechile ! Deci alea legate cu soricei de plastic sunt pentru doo motoare seria 400, si alimentarea din pack, adica etajele tranzistorizate care le comanda duc cam 3-4 A, lejer. Ele corespund miscarii sus/jos la sticku' stanga si stg/dreapta la sticku' dreapta. In manunchiu' ala mai subtire mai sunt inca 3 perechi de fire, adica 6 fire, care corespund la inca 3 elemente de executie reversibile (cred ... !?) , pe care le poti identifica simplu cu un aparat de masura. Tre' un pic de rabdare si tre' notat pe hartie ca sa-ti faci o imagine a circuitelor electrice disponibile, pe care le poti valorifica. De TINE depinde ce faci si cum faci !
Spor la treaba si asteptam ... poze si rezultate !

Stima,
