Cum arata un astfel de incarcator sau cum se incarca acumulatorii NiMH?
http://www.superdroidrobots.com/images/TE-022-108.jpg

[znecula]

Vrei sa cumperi sau sa construiesti?

[icra]

Sa cumpar, iar daca nu pot sa il cumpar, atunci il construiec daca ma ajutati cu o schema.

[pavcostel]

Cauta cu Google Ultramat 6. Sau Robbe Power Peak. Sunt la niscte preturi...hm...corecte. O sa gasesti si variante.

Bafta!

Costel

P.S. - de construit s-ar preta o sursa de curent constant cu LM317. Dar discutam daca varianta simpla, de a cumpara ceva cu mai multe facilitati si acuratete esueaza.

Accumulatorii NiMh si NiCd se incarca in curent constant. Caracteristica esentiala a incarcarii/incarcatorului este parametrul "delta peak". Adica in pragul a 98% cca din capacitate accumulatorul prezinta o "cadere" de tensiune, de 5mV-10mV/element, in functie de chimia sa. Aceasta cadere este sesizata de incarcator ca semnal de terminare a incarcarii.

Aceasta postare a fost editata de pavcostel: 04 February 2008 - 09:38 PM

[icra]

pavcostel, la 4 Feb 2008, 21:35, a spus:

Cauta cu Google Ultramat 6. Sau Robbe Power Peak. Sunt la niscte preturi...hm...corecte. O sa gasesti si variante.

Bafta!

Costel

P.S. - de construit s-ar preta o sursa de curent constant cu LM317. Dar discutam daca varianta simpla, de a cumpara ceva cu mai multe facilitati si acuratete esueaza.

Accumulatorii NiMh si NiCd se incarca in curent constant. Caracteristica esentiala a incarcarii/incarcatorului este parametrul "delta peak". Adica in pragul a 98% cca din capacitate accumulatorul prezinta o "cadere" de tensiune, de 5mV-10mV/element, in functie de chimia sa. Aceasta cadere este sesizata de incarcator ca semnal de terminare a incarcarii.

Multumesc pentru raspuns! Eu zic, daca se poate sa discutam si varianta "voltage regulator" LM317. Sa zicem ca vreau sa alimentez un microcontroler care are nevoie de 5V (deci folosesc un LM7805) si un acumulator R6 9,6V 600ma. Deci cum il incarc?
http://www.mivarom.ro/catalog/images/8r6.JPG

Aceasta postare a fost editata de icra: 04 February 2008 - 11:55 PM

[pavcostel]

@Icra

Te rog cateva amanunte concrete. Accu va fi conectat permanent si doresti si incarcarea? Se scoate pack-ul si se incarca separat? De ce pui totusi pack de 9,6? Asta e disponibil? E prost energetic, (9,6-5V)*600mA se duce in caldura pe stabilizatorul de 5V. Plus ca full incarcat un pachet de 8 celule se duce la 1,4V*8 = 11.2Volti. Full descarcat va avea cam 6,4-7Volti.

Caut oricum si eu varianta de incarcator cu LM317, curent constant. Dar e important cum se "pupa" cu restul circuitului, daca intentionezi sa fie cuplat permanent.

Bafta!

Costel

[icra]

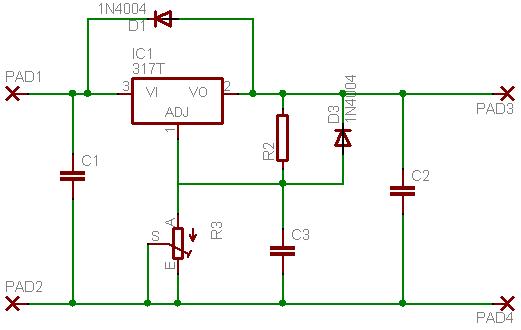

Am atasat si eu un regulator LM317. La cat trebuie fixat pe out (V) ca sa pot incarca acumulatorul cu 8 celule?

Imagini atasate

•

[pavcostel]

Constant current LM317
LM317
LM317 la accu

Din pacate ceea ce vad eu asa repede la scjema pusa de tine este un regulator de TENSIUNE. Ceea ce nu te avantajeaza absolut deloc. Am pus cateva linkuri la repezeala, ultimul e cel mai relevant. Sunt si formule simple de calculat Rezistenta serie pentru curentul dorit. La ultima schema, daca e sa fie conectat permanent in circuit, dupa baterie vine conectat 7805, eventual si printr-o dioda de separatie plus o rezistenta sunt. Uzual, ca sa incarci un pack de 8 celule se poate ajunge in cursul incarcarii cu tensiunea in jur de 12-14Volti lejer. Trebuie sa tii seama de asta la circuitul tau!

Bafta!

Costel

L.E.- fata de schemele simpliste puse de mine se pot pastra condensatorii si dioda din montajul tau. La varianta practica este nevoie de ele.

Aceasta postare a fost editata de pavcostel: 05 February 2008 - 02:34 PM

[icra]

pavcostel, la 5 Feb 2008, 14:32, a spus:

Constant current LM317
LM317
LM317 la accu

Din pacate ceea ce vad eu asa repede la scjema pusa de tine este un regulator de TENSIUNE. Ceea ce nu te avantajeaza absolut deloc. Am pus cateva linkuri la repezeala, ultimul e cel mai relevant. Sunt si formule simple de calculat Rezistenta serie pentru curentul dorit. La ultima schema, daca e sa fie conectat permanent in circuit, dupa baterie vine conectat 7805, eventual si printr-o dioda de separatie plus o rezistenta sunt. Uzual, ca sa incarci un pack de 8 celule se poate ajunge in cursul incarcarii cu tensiunea in jur de 12-14Volti lejer. Trebuie sa tii seama de asta la circuitul tau!

Bafta!

Costel

L.E.- fata de schemele simpliste puse de mine se pot pastra condensatorii si dioda din montajul tau. La varianta practica este nevoie de ele.

Acumulatorul va putea fi scos din montaj! Si incarcat in afara lui!

[pavcostel]

Uite inca o varianta, combinata pentru LiPo. AICI Se poate adapta pentru NiMh cu cut-off, nu cu delta peak.

Ca poti scoate sau nu accumulatorul din montaj, e altceva. Insa daca ar ramane acolo, el va avea o valoare a tensiunii cand va fi full de 11,2Volti. Cand e lesinat de tot va avea cam 6,4-7 Volti. Trebuie sa prevezi oricum ceva pe care sa se disipe surplusul de putere. Daca consumatorul este mic, 100mA de exemplu, se disipa pe 7805 fara probleme. O rezistenta de 0,1-0,2 Ohmi serie ar fi de ajuns, ca o precautie. Daca este consum mai mare, devine mai complicat.
Important este sa folosesti LM317 in regim de sursa de curent, nu sursa de tensiune. Alimentarea lui cred ca trebuie sa fie minim 14Volti...
Daca se poate scoate accumulatorul, se poate incarca cu un charger mai destept, oarecare. Optim ar fi ca circuitul INSA sa ramana in interiorul montajului, odata ce ai setat curentul de incarcat trebuie sa urmaresti doar timpul, ca sa ai incarcarea dorita. Exista variabile, dar grosso-modo va fi o incarcare acceptabila.

Bafta!

Costel

[icra]

pavcostel, la 6 Feb 2008, 12:54, a spus:

Uite inca o varianta, combinata pentru LiPo. AICI Se poate adapta pentru NiMh cu cut-off, nu cu delta peak.

Ca poti scoate sau nu accumulatorul din montaj, e altceva. Insa daca ar ramane acolo, el va avea o valoare a tensiunii cand va fi full de 11,2Volti. Cand e lesinat de tot va avea cam 6,4-7 Volti. Trebuie sa prevezi oricum ceva pe care sa se disipe surplusul de putere. Daca consumatorul este mic, 100mA de exemplu, se disipa pe 7805 fara probleme. O rezistenta de 0,1-0,2 Ohmi serie ar fi de ajuns, ca o precautie. Daca este consum mai mare, devine mai complicat.
Important este sa folosesti LM317 in regim de sursa de curent, nu sursa de tensiune. Alimentarea lui cred ca trebuie sa fie minim 14Volti...
Daca se poate scoate accumulatorul, se poate incarca cu un charger mai destept, oarecare. Optim ar fi ca circuitul INSA sa ramana in interiorul montajului, odata ce ai setat curentul de incarcat trebuie sa urmaresti doar timpul, ca sa ai incarcarea dorita. Exista variabile, dar grosso-modo va fi o incarcare acceptabila.

Bafta!

Costel

Multumesc! Circuitul asta merge vad pentru Acumulator LiPo, la acesti tip de accu. exista vreo problema la incarcare, sa zicem pentru Acumulator LiPo HiModel 7.4 V 540 mAh?

[pavcostel]

Problema?? Poate alegerea rezistentei de valoarea corespunzatoare din tabel, si supravegherea de incarcare.
