[obi wan]

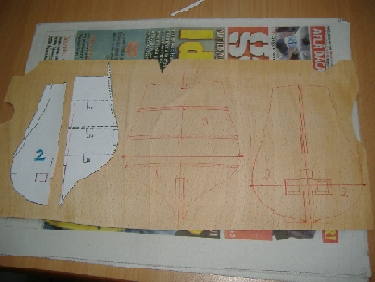

trasarea coastelor 2 si 3:

Imagini atasate

•

[scorp]

foarte frumos... sa ne tii in continuare informati, ca poate mai invatam si noi ceva... eu cel putin stiu ca o sa fac asta. am luat o mica pauza acum, cit a durat sesiunea, dar acum am revenit cu forte noi si gata de atac :). bafta in continuare. salve(de tun)

[george10]

ai zis la inceput ca pui planurile...de coaste cel putin...as vrea sa vad ce ese si sa incep un proiect pt fiul meu...daca ai timp poate pui si ceva planuri cu coastele ,si restul!
I-mi place cum merge treaba si mai ales de unde procuri materialele...Daca faci mai multe baghete din prun si-ti raman, poate cumpar si eu cateva !
Spor la treaba ,cu stima George!

[obi wan]

Multu' pt interes George!planurile sunt format TIF si sunt mari. daca vrei ti le voi trimite pe mess, pt ca pe forum este limita de 100 k. In privinta baghetelor nu vand, dau gratis dar nu cantitati industriale. Pierderea prin debitare, selectare si finisare este apreciabila, consider ca ramane dupa prelucrare cam 15-20% din volumul initial. Daca ai un butuc cu diametrul de 15cm, lungime 50cm, poti sa obtii cam 20 de baghete de 2x4x45,din care mai dai cateva la rebut din varii motive: nu e uniforma culoarea, prezinta curburi, urme de zgarieturi datorate prelucrarii, mai gasesti cate o gaura finuta de carie , etc. Intre timp am mai facut rost de arin, mar, plop pentru umplerea spatiului dintre coaste( nu vreau sa am surprize peste ceva timp ca se dezlipesc baghetele din prova sau pupa si se ''zbarlesc'' la mine), mai am o sursa de paltin si mesteacan. Pana la urma o sa deschid depozit de esente uzitate de navomodelisti la cat material am adunat pt nava.

[obi wan]

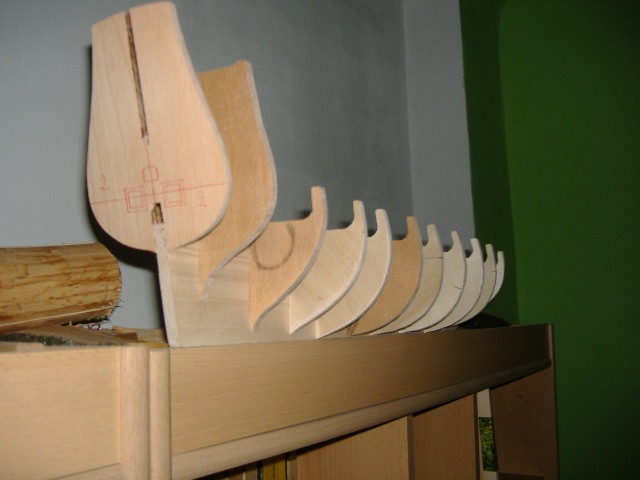

Tinand cont ca in Ardeal sunt multe livezi datorita reliefului, este relativ usor sa procuri atat de solicitata esenta de pomi fructiferi. mai naspa e ca nu gasesc corn. aici nu cred ca am vazut vreodata. Deobicei se gaseste in lizierele padurilor de ses, deci aproape exclus aici. De aceea m-am gandit la un schimb reciproc avantajos,multilateral dezvoltat : prun debitat contra corn tulpina. Sa revin la nava: am taiat toate coastele si ma pregatesc pt finisajul osaturii si aliniere. poza:

Imagini atasate

•

[obi wan]

Pentru cei care nu au circular: metoda simpla si relativ ieftina! Se cumpara un circular de mana(cu aparatoare) se gaureste talpa si se prinde invers sub o placa dreapta prin care practicati in prealabil o fanta . Micul dezavantaj consta in faptul ca arunca multe aschii si rumegus in toate partile datorita aparatorii, dar ce conteaza cand "te doare"...
totul costa cam 150 RON si o masa solida veche, comparativ cu o scula de fabrica ce depaseste usor 500Ron.

[obi wan]

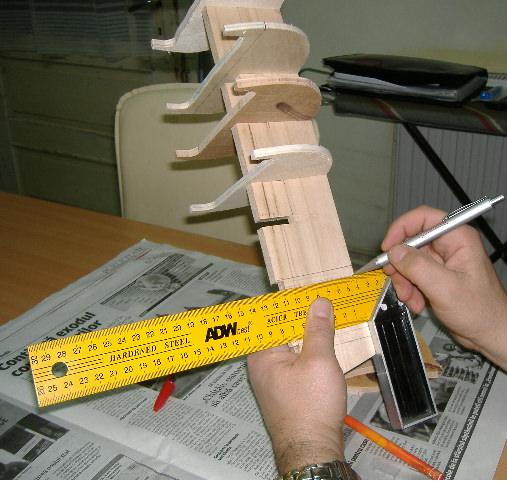

Urmatorul si poate cel mai important pas: verificarea elementelor osaturii. Cu ajutorul unui vinclu se traseaza verticala ce trece prin centrul coastei, apoi se marcheaza pe cant pentru masuratori si verificari. Trebuie tinut cont de faptul ca simetria coastei va determina intotdeauna geometria navei. Aceiasi importanta o are precizia taieturilor realizate in chila falsa. Voi urmari cu atentie unghiul drept al imbinarii coastelor pe chila.

Imagini atasate

•

[obi wan]

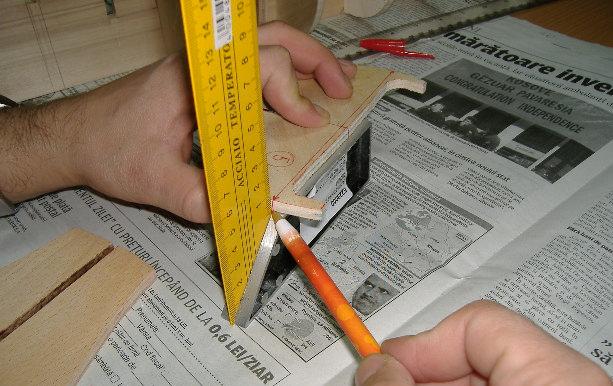

Trasarea pe cant, tot cu vinclu:

Imagini atasate

•

[obi wan]

scuze, am repetat poza.

Imagini atasate

•

[obi wan]

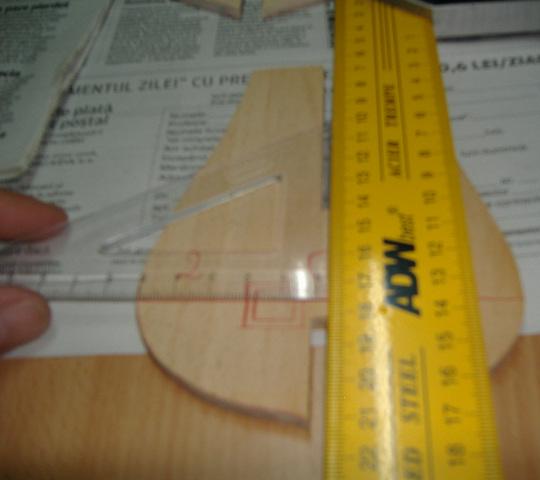

trasare pe chila falsa:

Imagini atasate

•

[obi wan]

trasarea pe cant a coastelor se va reface dupa o ultima finisare. Pentru simetria coastei voi lucra cu jumatate de sablon de hartie, pe care il voi intoarce apoi pe verso. Mai sunt si alte metode, dar asta cred ca e simpla si eficienta. In concluzie: mare atentie la executia osaturii! masori si finisezi cat trebuie, apoi se trece la asamblarea finala (lipire cu aracet).

[obi wan]

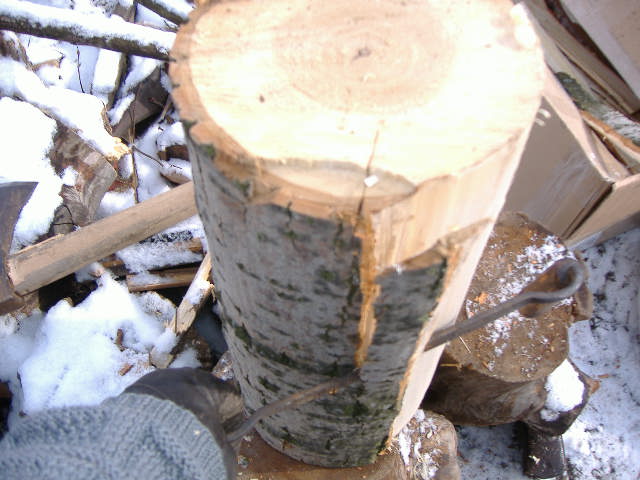

Intre timp trebuie sa ma ocup de materia prima. Voi folosi lemn de plop pentru spatiile dintre coaste . Prefer aceasta esenta pt ca e usor de prelucrat si are densitatea mica. Acum este perioada optima pt taiere, deoarece tulpina contine un nivel minim de seva.Dupa decojire (vezi POZA) il voi sparge si datorita faptului ca am nevoie cam peste 2-3 saptamani de el, il voi usca fortat pe calorifer.

Imagini atasate

•

[obi wan]

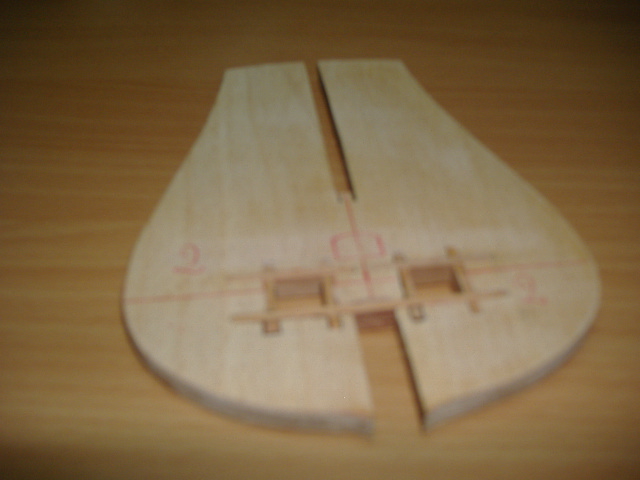

Am taiat in oglinda si am facut cadrul sabordurilor pupa din lemn de prun (bagheta de 6x2mm). Din pacate, poza nu e prea clara :

Imagini atasate

•

[obi wan]

multumesc Scorp pt mesaj. maine o sa fac poze cu circularul. In legatura cu lemnul de corn, nu conteaza daca e verde, trebuie sa fie cat mai gros. Oricum, pana ajung sa lucrez gratarele puntilor mai am destul de tras. Pt. George: ti-am trimis un mail. Ar trebui sa-mi comunicati ceva dimensiuni pt baghete si daca doriti mai deschis la culoare sau mai inchis.

[george10]

Multumesc dar nu a ajuns... :D
Te rog sa mai trimeti o data.... :D
Daca vrei lasa un numar de tel pe mi. si te sun eu

Cu stima George

[obi wan]

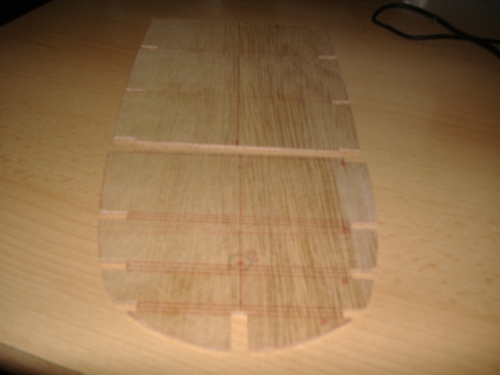

O incercare pt puntea inferioara (foto)din placaj de 2,5 mm.Pentru George si Scorp: contactati-ma pe mess la Vali362006@yahoo.com, unde ma gasiti dupa ora 21.30. astept...

Imagini atasate

•

[hiron]

la ce scara lucrezi? Din poze ar reiesi cam 1:75, caz in care o sa cam ai de furca la voltarea manevrelor mobile! Dar cu rabdare se poate; succes!

[obi wan]

Am uitat sa precizez scara: 1:50, deci nu o sa am probleme cu voltarea pe tangenta cuplului maestru la culbutorii supapelor pompelor de santina de pe vela. Puteai sa vii cu o chestie mai constructiva, hiron

[scorp]

nu ne explicati si noua ce e cu "voltarea pe tangenta cuplului maestru la..." ca mi se limba plimba-n gura... eu unul sunt curios sa aflu ce e, asta daca se poate explica... salve

[obi wan]

era vorba despre legarea la cavile, chestii aparent dificile. Sau la jug, scripeti , etc(chestii mai migaloase).

[obi wan]

prima punte, provizorat:

Imagini atasate

•

[obi wan]

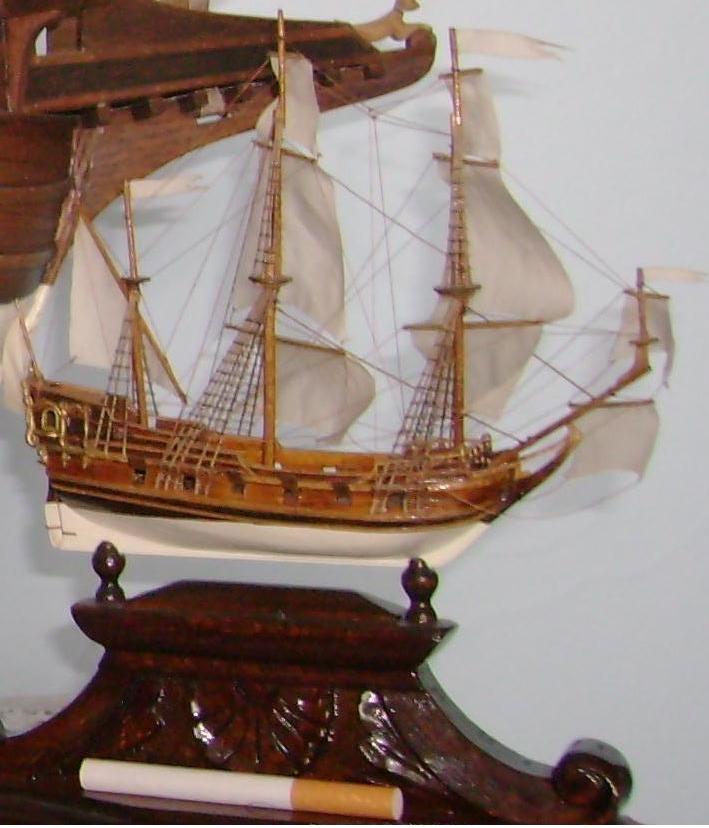

varianta Berlin, scara 1:250, executata cu o singura mana si o menghina de LIPO:

Imagini atasate

•

[obi wan]

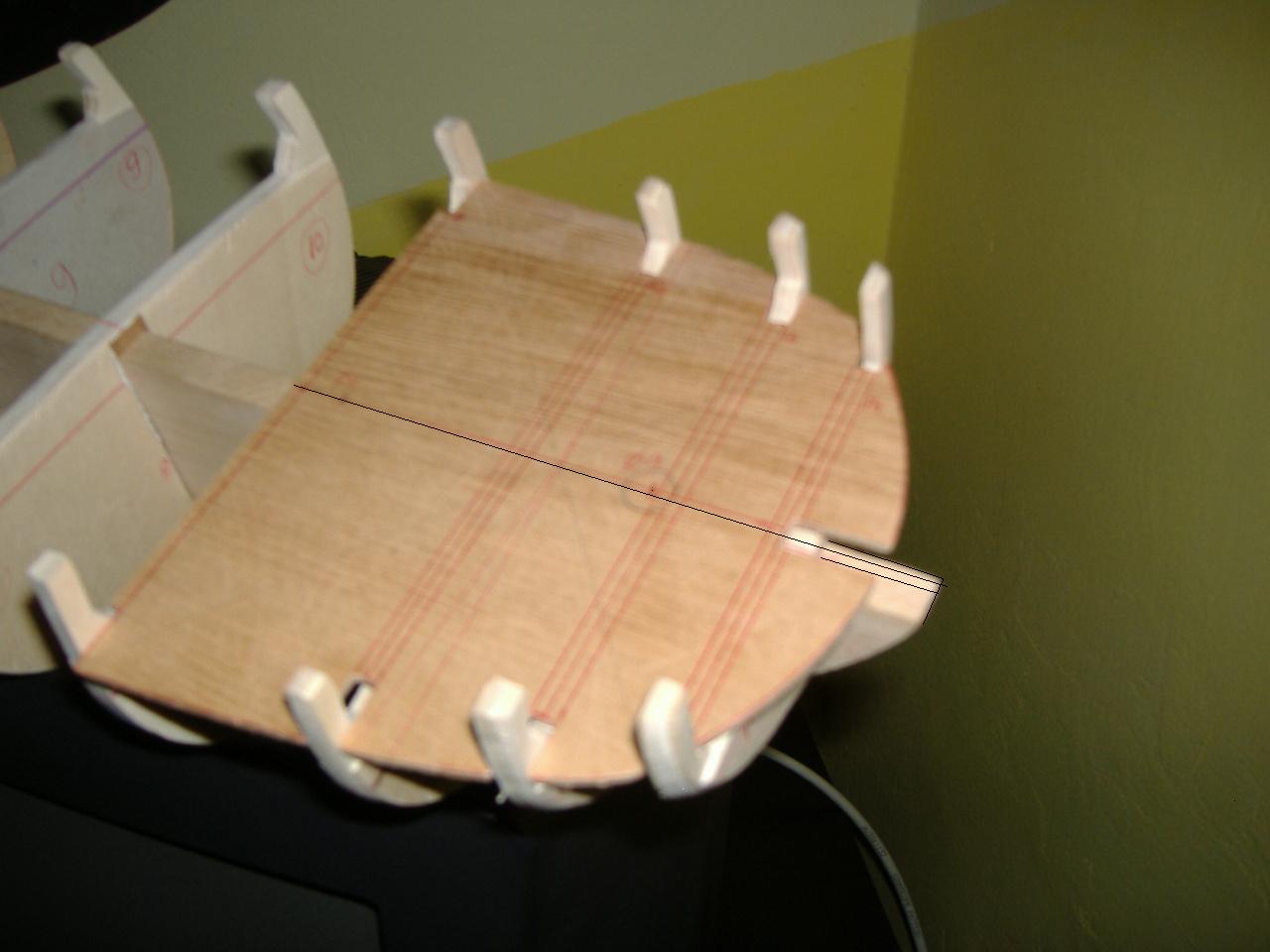

santier in toata regula, placarea puntii cu furnir de carpen:

Imagini atasate

•

[obi wan]

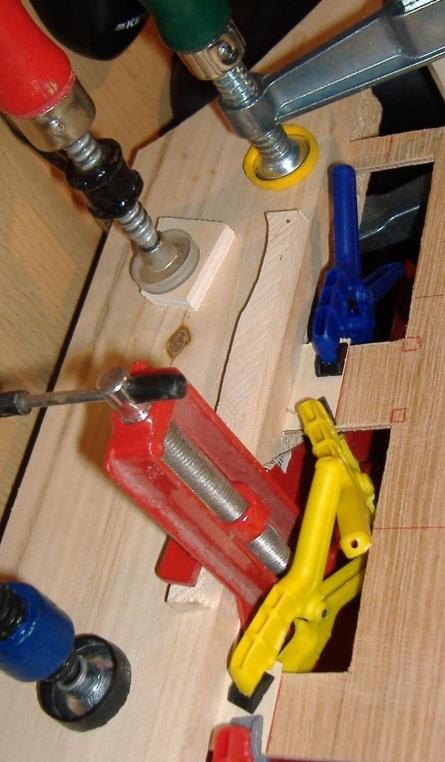

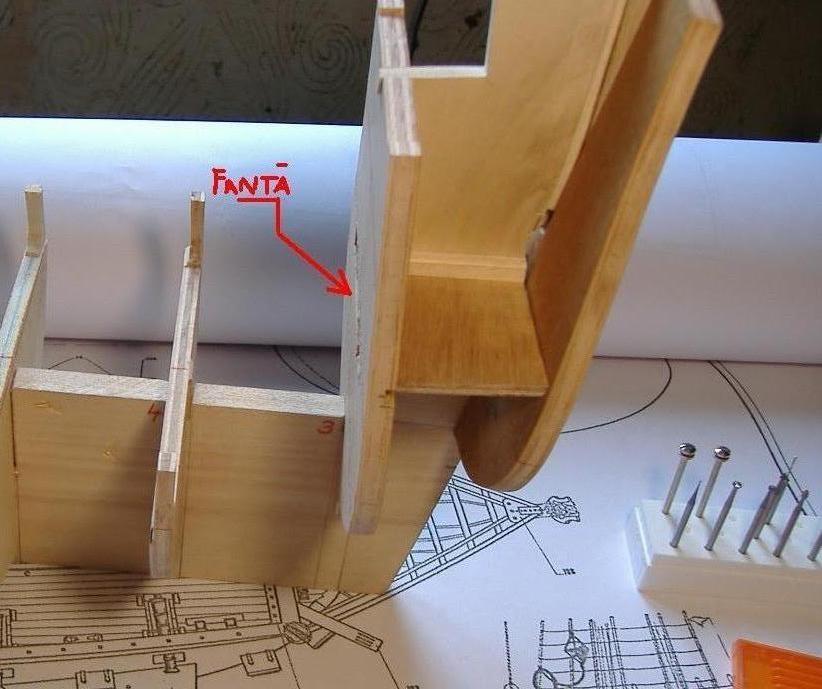

inca nu am lipit coastele pt ca trebuie sa permit trecerea echei spre carma prin coasta No 3

Imagini atasate

•

[obi wan]

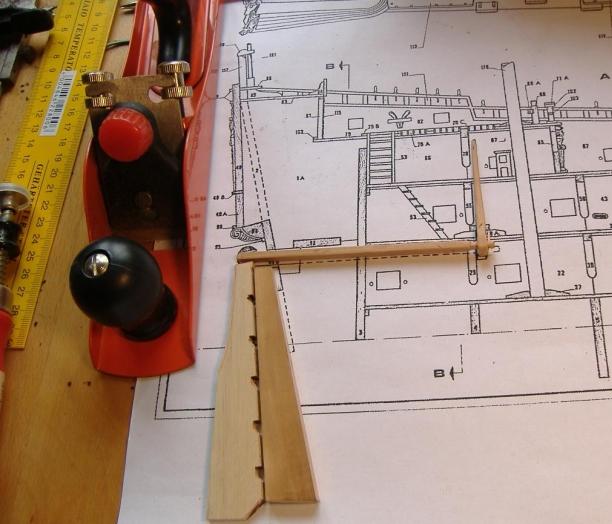

executia dupa plan a carmei si sistem guvernare din lemn de carpen, prun si un varf de scobitoare. Am taiat si etamboul din lemn de gutui si apoi voi face o verificare sumara a functionalitatii acestor elemente

Imagini atasate

•

[obi wan]

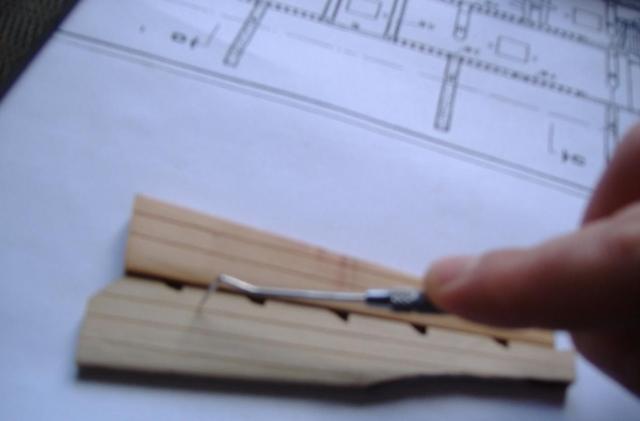

Aparent functioneaza, dar nu-mi pot da seama cat de bine pt ca va trebui sa mai astept pana dupa lipirea baghetelor pe coaste si executia celei de-a 2 a punti. Cu o scula de stomatologie insinuez canalele imbinarilor etamboului si carmei:

Imagini atasate

•

[obi wan]

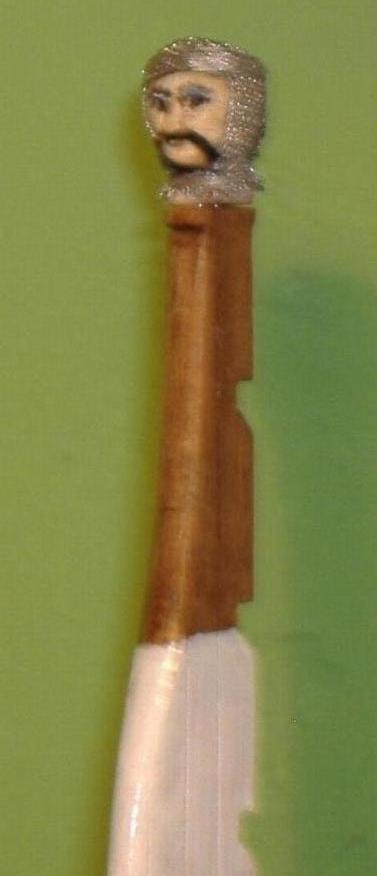

Si acum prima sulptura pe care am facut-o vreodata. Astept notele voastre (maxim :) sa stiu daca mai continui sau o las balta.

Imagini atasate

•

[kno3]

Misto, cum l-ai facut?

[obi wan]

Sculptat din lemn de tei, insinuat zalele cu marker gri metal pe ceva dantela, aracet si marker negru. Ms. pt. apreciere! asteptam o nota sub opt...Nu era urgenta sculptura, dar e o piesa de legatura intre carma si eche.

[scorp]

e frumoasa... pacat ca poza nu are o calitate mai mare... tine-o tot asa. salve
