Inlocuire circ. TS922 Variante inlocuire

#1 Useril este offline   ag81sri

  • Junior
  • PipPipPip
  • Grup: Members
  • Postari: 70
  • Inregistrat: 11-November 07

Postat 14 November 2007 - 08:28 AM

Ma poate ajuta cineva in inlocuirea circuitului TS922, din controlerul revers, a carui schema a fost descrisa inaceasta rubrica?
0

#2 Useril este offline   Prowler

  • Membru
  • PipPipPipPip
  • Grup: Members
  • Postari: 110
  • Inregistrat: 20-June 06
  • Gender:Male

Postat 03 December 2007 - 09:40 AM

lm358
Incerc sa realizez cea mai mare nave de lupta lansata vreodata la scara 1:144.
Pana acuma japonezii au fost mai rapizi la 1:1
0

#3 Useril este offline   ag81sri

  • Junior
  • PipPipPip
  • Grup: Members
  • Postari: 70
  • Inregistrat: 11-November 07

Postat 04 December 2007 - 10:49 AM

Regret, dar nu are 80 mA! Totusi, multumesc!
0

#4 Useril este offline   HESS

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 955
  • Inregistrat: 08-October 07

Postat 05 December 2007 - 10:43 AM

Cred ca acest CI iti amplifica semnalul de la procesor pt a-l introduce in grilele MOS-FET-urilor. Impedanta la aceste grile este mare, deci nu cred ca vei avea probleme cu LM 358. Sfat: daca pe placa CI-ul tau nu e SMD, scoate-l, pune in locul lui un soclu, si monteaza fara probleme LM 358...
Deasemenea, un CI mai ``destept`` decat astea ar fi TL 082. (ai grija la manipulare/lipire daca nu folosesti soclu)

Bafta!

Aceasta postare a fost editata de HESS: 05 December 2007 - 12:08 PM

GAZ PE APA- sentiment de nedescris!
0

#5 Useril este offline   Prowler

  • Membru
  • PipPipPipPip
  • Grup: Members
  • Postari: 110
  • Inregistrat: 20-June 06
  • Gender:Male

Postat 05 December 2007 - 12:44 PM

Daca vrei sa faci controllerul de PT boat... atunci pune LM358.
Incerc sa realizez cea mai mare nave de lupta lansata vreodata la scara 1:144.
Pana acuma japonezii au fost mai rapizi la 1:1
0

#6 Useril este offline   ag81sri

  • Junior
  • PipPipPip
  • Grup: Members
  • Postari: 70
  • Inregistrat: 11-November 07

Postat 06 December 2007 - 08:47 AM

Este vorba chiar de acel controler !
TS922 ataca intradevar portile FET-urilor!
Dar, este vorba de montajul in punte ( cu revers ), si chiar cu LED-urile scoase, nu ataca suficient FET-urile (IRFZ 44/9540) !
O alta problema, daca cineva s-a lovit de ea la constructia acestui set de scheme (cu revers sau fara ), este ca receptorul meu R 136F, FM, nu poate comanda acest controler, in timp ce cu un montaj simulator, totul merge bine!
Este normal un semnal de valoare 0,24 V la iesire receptor? Simulatorul scoate 0,54 V ! (tensiuni masurate cu voltmetrul). Cam ce ar trebui sa fac - e nevoie de un etaj de adaptare ? cum ar arata acest etaj, daca cineva s-a lovit de aceeasi problema?
0

#7 Useril este offline   HESS

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 955
  • Inregistrat: 08-October 07

Postat 06 December 2007 - 12:26 PM

Intrarea in regulator este cumva opto? Dubios.... ca nu poate comanda FET-urile... Si mai ales ca iti merge cu simulatorul....
Vezi, daca nu e opto, ca ceva se intampla la intrare, mai modifica ceva pe intrare (rezistente, verifica condensatori...). Din cate inteleg el merge perfect, dar cu un semnal la intrare mai mare. Asta spune ca pe ansamblu montajul e OK, cu exceptia partii de intrare.
Daca e opto, vezi ce curent ai prin ``opto-emitator``, poate e mic.
Daca nu reusesti, mai ai o solutie: mareste amplificarea CI-ului (vezi PDF-ul)

Aceasta postare a fost editata de HESS: 06 December 2007 - 12:29 PM

GAZ PE APA- sentiment de nedescris!
0

#8 Useril este offline   HESS

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 955
  • Inregistrat: 08-October 07

Postat 06 December 2007 - 12:27 PM

Poti pune schema aici?
GAZ PE APA- sentiment de nedescris!
0

#9 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 06 December 2007 - 01:02 PM

ag81sri, la 6 Dec 2007, 08:47, a spus:

Este vorba chiar de acel controler !
TS922 ataca intradevar portile FET-urilor!
Dar, este vorba de montajul in punte ( cu revers ), si chiar cu LED-urile scoase, nu ataca suficient FET-urile (IRFZ 44/9540) !
O alta problema, daca cineva s-a lovit de ea la constructia acestui set de scheme (cu revers sau fara ), este ca receptorul meu R 136F, FM, nu poate comanda acest controler, in timp ce cu un montaj simulator, totul merge bine!
Este normal un semnal de valoare 0,24 V la iesire receptor? Simulatorul scoate 0,54 V ! (tensiuni masurate cu voltmetrul). Cam ce ar trebui sa fac - e nevoie de un etaj de adaptare ? cum ar arata acest etaj, daca cineva s-a lovit de aceeasi problema?

eu zic sa lasi aparatul de masura si sa pui mana pe osciloscop, apoi mai vorbim cine si ce poate comanda si cine nu poate comanda.

Schema functioneaza perfect (cea in punte), si merge pe orice tip de receptor.
uite cum arata o iesire din receptor
If the boat doesnt fly, dont buy!!!

0

#10 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 06 December 2007 - 01:06 PM

comanda din grila fet-urilor
If the boat doesnt fly, dont buy!!!

0

#11 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 06 December 2007 - 01:07 PM

si realizat si functional
If the boat doesnt fly, dont buy!!!

0

#12 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 06 December 2007 - 01:09 PM

...
If the boat doesnt fly, dont buy!!!

0

#13 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 06 December 2007 - 01:11 PM

...
If the boat doesnt fly, dont buy!!!

0

#14 Useril este offline   HESS

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 955
  • Inregistrat: 08-October 07

Postat 06 December 2007 - 01:25 PM

OldMan, pui omu` sa-si cumpere un osciloscop??? FRIGE TAREEEEE!!! :o :o :D
E bun la toate, si eu as vrea unul, dar..... :D
GAZ PE APA- sentiment de nedescris!
0

#15 Useril este offline   HESS

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 955
  • Inregistrat: 08-October 07

Postat 06 December 2007 - 01:28 PM

``Schema functioneaza perfect (cea in punte), si merge pe orice tip de receptor.```


Asta inseamna ca ceva ai gresit cand l-ai facut, mai verifica o data cablaj, dispunere piese, cum ai lipit FET-urile (?)..... Daca OldMan l-a facut si merge, e clar ca ai ``scapat`` ceva...
GAZ PE APA- sentiment de nedescris!
0

#16 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 06 December 2007 - 02:30 PM

in schema ai doua oscilatoare, deasemeni ai niste forme de semnal date de autor dupa care poti sa-ti formezi o imagine asupra a ceea ce a vrut sa faca, daca le ignori....

si inca ceva condensatorul de 220p se inlocuieste cu 2,2n valoarea e prea mica si la nivelul de semnal care iese din receptor il integraza de tot
If the boat doesnt fly, dont buy!!!

0

#17 Useril este offline   HESS

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 955
  • Inregistrat: 08-October 07

Postat 06 December 2007 - 03:05 PM

OldMann, la 6 Dec 2007, 14:30, a spus:

in schema ai doua oscilatoare, deasemeni ai niste forme de semnal date de autor dupa care poti sa-ti formezi o imagine asupra a ceea ce a vrut sa faca, daca le ignori....

si inca ceva condensatorul de 220p se inlocuieste cu 2,2n valoarea e prea mica si la nivelul de semnal care iese din receptor il integraza de tot

intrarea in ESC, deci???
GAZ PE APA- sentiment de nedescris!
0

#18 Useril este offline   ag81sri

  • Junior
  • PipPipPip
  • Grup: Members
  • Postari: 70
  • Inregistrat: 11-November 07

Postat 06 December 2007 - 08:11 PM

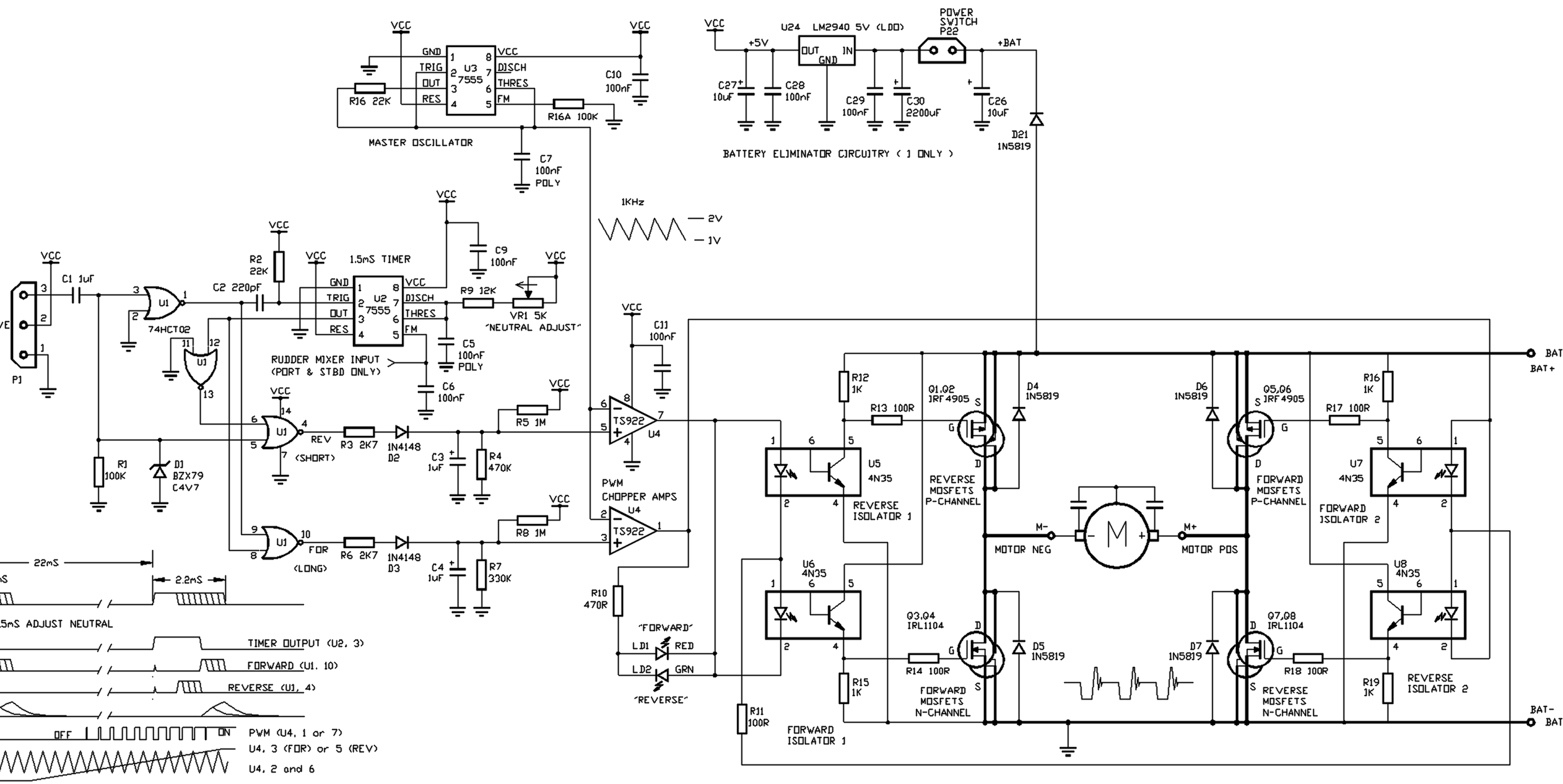

Aceasta este schema:

Imagini atasate

  • Imagine atasata: post-8-1196964677.gif

0

#19 Useril este offline   HESS

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 955
  • Inregistrat: 08-October 07

Postat 06 December 2007 - 09:40 PM

Zic sa faci mai intai modificarea de care ti-a spus Old Man ca apoi ar fi multe intrebari: Chiar ai pus 7555 sau 555?; i-ai lipit cu ce trebuie?; C1 e de calitate? Nu e electrolitic!( ?); zenerul tau e sigur de4.7V? si ar mai fi...
Poate deja ai verificat, dar imi dadeam cu parerea...
Totusi inclin tare mult sa cred ca nu e de la LM 358 buba!
GAZ PE APA- sentiment de nedescris!
0

#20 Useril este offline   ag81sri

  • Junior
  • PipPipPip
  • Grup: Members
  • Postari: 70
  • Inregistrat: 11-November 07

Postat 07 December 2007 - 07:57 AM

In primul rand, va multumesc tuturor pentru ajutor.
Cateva date pe care mi le-ati cerut cu privire la montaj :
- Circ 7555 inlocuit cu555
- circ 922 inlocuit cu MC33204 - provizoriu.
- Este construit cu componente normale, nu cu SMD
- Este construit, in partea de intrare cu MMc 4011, nu cu CDB 402 (parca) cum e in original la punte
- Este construit in dublu exemplar
Probleme :
Am construit un simulator dupa schema cu NE 556.
- cu acesta merg atat servomotoarele cat si ambele montaje
- cu radioul nu mrge niciun montaj
- nu am osciloscop !
Pentru "depanare" :
1. As dori ,daca cineva poate sa masoare tens. la iesire din receptor
2. Daca cineva a avut problema asta
3. Daca ar fi ceva gresit, dar ar intra semnal la nivel corespunzator, s-ar aprinde macar un led, fara control.
4. In lipsa osciloscopului, draga Old Man-pentru ca dumneata ai realizat deja montajul, masoara pe schema cateva tensiuni in asa zise puncte critice, pentru aputea sa le compar cu ce am eu
5. Eventual o schema de "buffer" pe intrare?
Domnilor, schema functioneaza, comanda FET, tot, revers, ce mai sunt multumit; Singura problema e ca nu pot sa comand cu receptorul !!!
0

#21 Useril este offline   ipsihi

  • TARTOR
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 4508
  • Inregistrat: 02-December 03
  • Gender:Male
  • Location:Constanta

Postat 07 December 2007 - 12:23 PM

....cu unele receptoare(la valorile din schema) nu functioneaza,in special de la futaba(sky sport 4-6 si T 4ex-T 6exp).Elimina zenerul de 4,7v de pe intrare,pune un cd 4001 ,ca nu este acelasi lucru cu 4011 ,iar in locul lui TS 922 poti pune 358, 2904sau TS 912 (oricare din ele asigura curentul necesar deschiderii optocuploarelor) ;pe iesirile op vei masura intre 0 si 3,5V,functie de pozitia mansei .
...tabula crasa, mortua est!
0

#22 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 07 December 2007 - 03:36 PM

in primul rand tu nu ai respectat schema, e clar ca nu are cum sa-ti mearga, in al doilea rand nu inteleg cum sti ca merge daca din receptor nu ai putut sa o comanzi, daca se invarte motorul intr-un sens sau altul din diferite motive asta nu inseamna ca functioneaza. Nu conteaza ca e facuta SMD sau cu componente normale, eu am facut-o SMD dupa ce am testat-o cu normale, nu e diferenta de parametrii intre ele, ci numai de gabarit. Daca ai loc in barca poti sa o faci si in format A4

Ca sa-ti mearga nu modifici nimic in schema si nu dai nimic afara, CI de pe intrare il pui 74hc02, TS922 il inlocuiesti cu LM358, 7555 cu cd555, C2 de 220p il pui 2,2nF.

In varianta pe care ti-o dau partea de comanda pana la comanda grilelor trebuie sa lucreze musai.
Ti-am atasat si o schema cu diferite puncte de masura.

....gandeste-te ca "mixerul" facut cu TS922 trebuie sa suprapuna doua semnale unul fix dinte de fierastrau de la U3 si un semnal variabil provenit din receptor care la randul lui e mixat si ala cu PWM de la U2.

Partea cu fet-urile o faci cum crezi, adica poti pune pentru ce curent doresti, grija mare ca la ce curenti se vehiculeaza iese fum instant.

Fara semnal pe intrare motorul sta cuminte.

Incearca sa lucrezi cu un bec cu incandescenta pe iesire, dupa ce merge pui motorul.
Ledurile eu nu le-am mai pus. Partea de alimentare de 5V e bine sa o faci ca in schema ca la pornire si chiar in functionare periatele baga... "paraziti"
Condensatorii din oscilatoare cei de 100nF musai stiroflexi nu ceramici, ca o iau razna la variatii de temperatura si-ti fuge oscilatorul din frecventa.
Calitatea foto e cam nasoala ca nu ma lasa sa pun cu rezolutie mai mare

Bafta

Aceasta postare a fost editata de OldMann: 07 December 2007 - 03:42 PM

If the boat doesnt fly, dont buy!!!

0

#23 Useril este offline   ag81sri

  • Junior
  • PipPipPip
  • Grup: Members
  • Postari: 70
  • Inregistrat: 11-November 07

Postat 07 December 2007 - 06:48 PM

1. Am incercat toate indicatiile date; Am efectuat toate modificarile ! Nu merge !
2. Am schimbat receptorul cu unul miniatura ! Victorie !!!
- Am adus varianta schemei la cea originala, mai putin MMC 4001 (nu mai modific cablajul ! Merge !!!
3. Am totusi doua probleme :
- Nu merge in ambele sensuri la fel de tare ? Ce-i mai fac ?
- De ce, la receptorul celalalt ( cel ce nu merge cu ESC-ul home made) servourile merg perfect pe toate cele4 canale ?. Poate fi oarecum defect? Cum l-as putea proba altfel ? A masurat cineva tens de iesire pe receptor, cat trebuie sa fie? Cam ce buffer as putea sa-i pun?
In rest s-auzim numai de bine!
0

#24 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 07 December 2007 - 07:02 PM

74hc02 e varianta cu consum redus, mmc4001 trage un pic mai mult din stabilizator,
nu merge la fel in ambele sensuri pentru ca nu ai studiat cu atentie schema, vedeai ca R4 si R7 nu au aceeasi valoare, daca ar fi mers la fel la marsarier i-ti baga barca sub apa,

daca ai incercat cu alt receptor si merge, de ce nu ai comparat tensiunile de pe asta cu cel de pe care zici ca nu vrea?

asteptam foto.
If the boat doesnt fly, dont buy!!!

0

#25 Useril este offline   ag81sri

  • Junior
  • PipPipPip
  • Grup: Members
  • Postari: 70
  • Inregistrat: 11-November 07

Postat 07 December 2007 - 07:24 PM

Mea culpa pentru R4/R7, dar am fost prea bucuros ca sa mai ma uit la ceva!
Intradevar, receptorul cu care am facut proba, scoate tot ca test-serverul, adica 0,5 V (cu AVO). De aceea intrebam sa vad si la altcineva cat scoate ! Totusi de ce celalalt rec. (care scoate 0,25V), actioneaza perfect servourile, dar ESC-ul meu, NU.
Iata inca o intrebare:
A facut cineva, dupa aceeasi schema si dispozitivul de conducere dintro mansa ( racleta sau V-trail, nu ma prea pricep) ? Cum merge ?
Eu am facut totul pe o placa ( fara "forta"). si nu stiu cum ar trebui sa functioneze; nu stau prea bine cu engleza! Poate ma puteti descurca !
Draga Old Man, multumesc pentru tensiuni, se vede prost dar inteligibil, - cam alea sunt!
Osa ii fac si foto dar mai tarziu camd va fi mai aproape de final!
0

#26 Useril este offline   mariandmd

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 2161
  • Inregistrat: 04-September 07
  • Gender:Male
  • Location:Bucuresti

Postat 11 December 2007 - 09:16 AM

are cineva desenul cablajului pentru aceasta schema in varianta clasica (adica nu pe smd-uri)
0

#27 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 11 December 2007 - 05:52 PM

este
If the boat doesnt fly, dont buy!!!

0

#28 Useril este offline   pavcostel

  • Membru Fumator
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1596
  • Inregistrat: 01-October 04
  • Gender:Male
  • Location:Bucuresti

Postat 11 December 2007 - 07:47 PM

Scuzati-ma, eu sunt mai prostut de felul meu... O intrebare: - cum se face ca @ag81sri are un voltmetru bun true rms si nu are un amarat de osciloscop? Ce naiba, oameni buni, vorbim de TENSIUNI CONTINUE la un semnal periodic?! In speta un tren de impulsuri, ba chiar mai apoi mixat cu un dinte de fierastrau cu pwm! Sa nu ne batem joc!
Tensiunea aceea este IRELEVANTA. Asa cum a spus Oldmann in primele posturi, trebuie sa VEZI pe un osciloscop, didactic, rudimentar, rusesc, chinezesc, de imprumut, CUM VREI TU, dar osciloscop!

Concret, asa cum a mentionat nenea Ipsihi, unele receptoare au din motive economice curentul de iesire redus. Asta se traduce prin scaderea sub nivelul necesar de tensiune a palierului pozitiv al impulsului la conectarea anumitor servo sau ESC, care au un etaj de intrare ce papa curent (nu TENSIUNE) mai mult un pic. Nu degeaba au cerut acolo HC02, si nu 4001,4011, sau altele.
Alta explicatie poate fi in valoarea un pic alterata a condensatorului de intrare( sau buffer care nu e buffer), ci atenuator), ceea ce duce la atenuarea semnalului util, sau alterarea formei semnalului. Daca rationam un pic, un receptor normal de RC trebuie sa mearga alimentat pana pe la 3,6V, situatie cand pack-ul e la limita, si nu mai ai siguranta in functionare. In cazul asta, CE TENSIUNE A-ti MASURA VOI la iesire???!

Schema este corecta, si daca se respecta un minim standard de calitate al lucrarii si componentelor, merge fara probleme. Adaptarile sau masurile corective ce trebuiesc luate de la caz la caz cu anumite receptoare trebuie vazute si tratate apoi. Cu "daca,poate" nu merge.

Bafta!

Costel
35 MHz, canal 60,62,78.
0

#29 Useril este offline   mariandmd

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 2161
  • Inregistrat: 04-September 07
  • Gender:Male
  • Location:Bucuresti

Postat 12 December 2007 - 12:39 AM

OldMann, la 11 Dec 2007, 17:52, a spus:

este

vreau si eu

merci mult
0

#30 Useril este offline   OldMann

  • MEGA Membru
  • PipPipPipPipPipPipPip
  • Grup: Members
  • Postari: 1762
  • Inregistrat: 01-September 06
  • Gender:Male
  • Location:Bucovina

Postat 12 December 2007 - 05:25 PM

il am desenat in Eagle, cum il vrei?
If the boat doesnt fly, dont buy!!!

0

Arata acest topic


  • 2 Pagini +
  • 1
  • 2
  • Nu puteti crea un topic nou
  • Acest topic e inchis

1 useri citesc topicul
0 membri, 1 vizitatori, 0 utilizatori anonimi

913Creative.ro
