[deejaydanyaero]

saluty, caut si eu ceva scheme ptr esc de brushed si in mod special ptr brushless de cati mai multi A , nu ma pricep deloc la ele dar am relatii :rolleyes: care ma ajuta ..pls daca detine careva.......

[HESS]

De brushed-no prob, este, dar de brushless nu am decat una, dar viabila(se poate face). Da-mi adresa de email si am sa ti trimit tot ce am!

Fisiere atasate

•  variat3_20.pdf (27.33K)
  Number of downloads: 422

[OldMann]

nu ne dai si noua site-ul, de unde e schema?

[HESS]

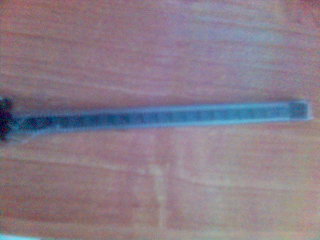

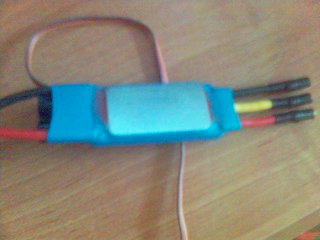

Chiar nu mai stiu de unde o mai am...era ceva frantuzesc, nu erau descrieri sau alte date....voi incerca sa o gasesc saptamana asta....Oricum era cam singura ``de facut`. Chiar am luat mos fet-urile ca sa o fac, dar stau rau la capitolul timp, si am cumparat unul de 100A (doar fata si fara Bec). Mosurile erau 20 de buc tip IRF 7455
Voi face un folder cu scheme de reg, pt cei ce doresc, sa imi spuna cum sa le trimit...

Imagini atasate

•

[HESS]

.....

Imagini atasate

•

[HESS]

....

Imagini atasate

•

[HESS]

Revin... Cautati pe goog dupa ``VARIATEUR POUR MOTEUR BRUSHLESS``.

Sa nu va sperie amperajul mic al unor scheme, pt ca il poti face la cat vreti.
Se pun ``pachete`` de mos-uri in paralel, in functie de curentul dorit si de banii disponibili. Acolo gasiti si schema asta si altele.... Setati goog si pt franceza!

[OldMann]

o gasesti la """http://silicium628.chez-alice.fr/variateur%20pour%20moteur%20brushless/variateur%20pour%20moteur%20brushless.htm""" si era important pentru ca da hex-ul ce trebuie scris in pic.

[HESS]

Am intrat acum pe site si am vazut ca este indisponibila schema cardului de programare...
In sine realizarea practica a regulatorului nu e dificila, beleaua e cu cardul de programare si cu hex-ul (coduri numerice).
Deci: 1. montajul propriuzis(regulatorul)
2. card de programare (un montaj ce face legatura intre PC si regulatorul tau)
3. ``Softul``-hex-ul, care ti-l da cel ce a conceput schema regulatorului, si care il incarci pe PC. Prin intermediul cardului de programare, PC-ul transmite anumite setari la PIC-ul regulatorului, setari ce raman memorate. Aici tu ai schema reg, hexul, dar nu si cardul....

Pt aceasta schema, incearca sa cauti pe cineva ce are un card de programare pt acest PIC. Il introduce in soclu, ii inscrie hex-ul, iar apoi ti-l da sa-l introduci la tine in montaj.

[ron_van_sommeren]

Several brushless ESC designs:
http://www.rcgroups....ad.php?t=140454

Several brushed designs:
http://www.rcgroups.com/forums/showthread....threadid=157193

Vriendelijke groeten :rolleyes: Ron
• diy motor building tips & tricks
• diy brushless motor discussion group
• Drive Calculator download & discussion group
• int. E fly-in & diy outrunner meet, Nijmegen, the Netherlands

Aceasta postare a fost editata de ron_van_sommeren: 22 October 2007 - 03:19 PM

[bbogdanmircea]

Salut.
Bine am venit pe forum!
Sunt si eu incepator in ale motoarelor brushless.
Momentan trebuie sa fac o schema de control ptr un motor de discheta (trifazat,4 poli pe faza)
Caut o schema cat mai simpluta si mai usor de realizat.
Daca am schema ok, cred ca pot scrie programul destul de usor.

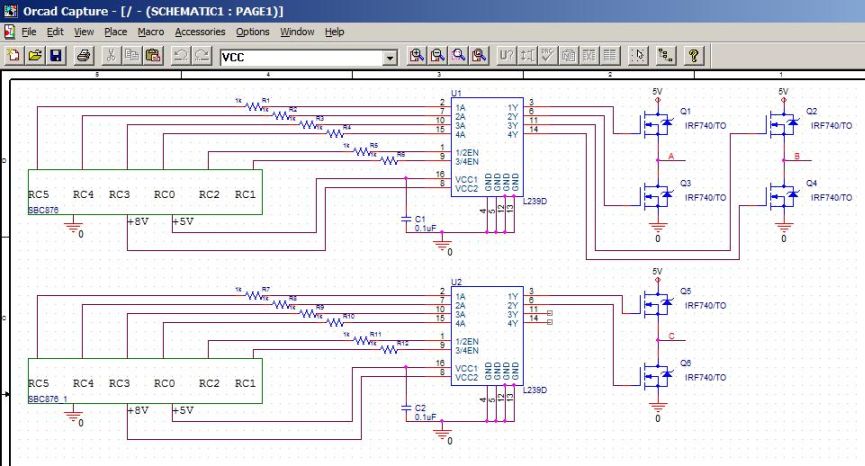

Atasez o schema conceputa de mine.
Cine se pricepe la electroica poate sa-si dea o parere despre cat e de ok?
Merci mult

Imagini atasate

•

[bbogdanmircea]

am mai analizat schema si cred ca e ok
oricum maine am de gand sa cumpar componentele si sa o pun in practica
va anunt dup-aia dak functioneaza sau nu

Microchip BLDC easy control document(theory, scheme, program)

aici e un document Microchip care zic eu explica foarte fain toate aspectele legate de Controlul BLDC, atat Sensored cat si Sensorless
