[Dragut]

Va propun in subiectul asta o discutie despre testarea motoarelor si eliciilor pe care le avem prin casa.
Scopurile sunt multiple:
1. Eficienta maxima .... sa stoarcem tot ce poate motorul
2. Protectie pack .... sa nu ia naibii foc in aer
3. Ce elice si de la ce producator.

Materiale:
1. Placaj minim 5mm
2. Cintar 5 kile cu precizie de 1gram
3. Cleste ampermetric de curent continuu de 200A
4. Accu paku mai sanatos
6. o receptie sau un tester de servo (in cazu asta mai trebe si un pack de receptie)
7. regulator

Sa purcedem

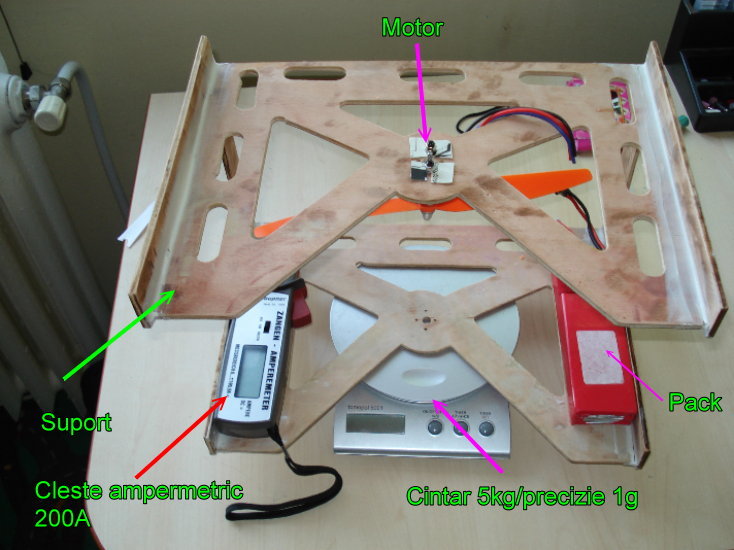

Cam asa arata jucaria la faza initiala:
PS: inca nu-i complet http://www.rhcforum....tyle_emoticons/default/tongue.gif da se lucreaza

Imagini atasate

•

[Dragut]

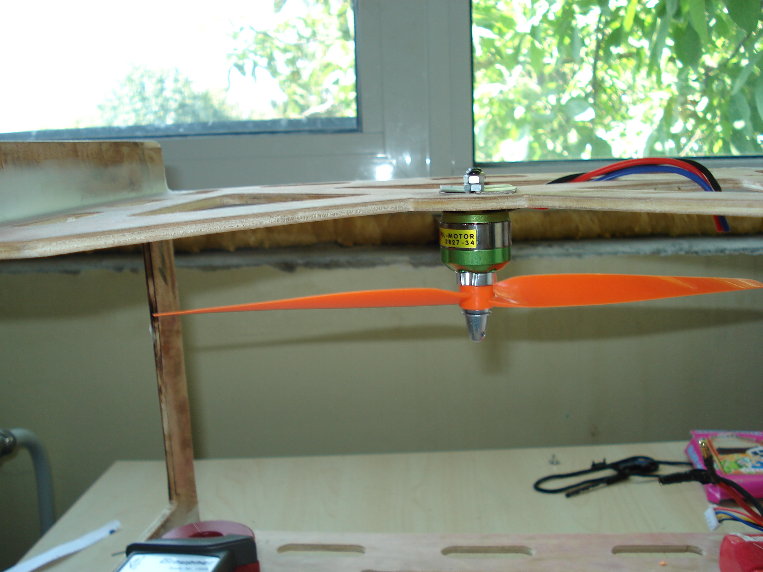

prinderea motorului

Imagini atasate

•

[Dragut]

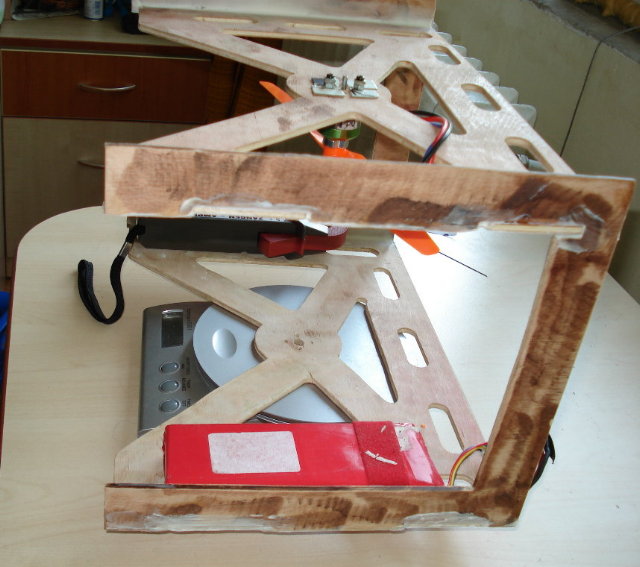

Si din laterala

Imagini atasate

•

[Dragut]

Si placile:
formatul e dxf. (autocad 2000 sa-l poata ceti toata lumea) se deschide cu autocad... corel sau tot ce stie vectorial.
E la scara 1:1

Fisiere atasate

•  placi_tractiune.rar (15.59K)
  Number of downloads: 177

Aceasta postare a fost editata de Dragut: 15 September 2007 - 01:45 PM

[Valteras]

Se da f'un premiu, ceva?
Sau e pe stelutze?
Ca sa stiu daca ma bag...

[Dragut]

bagate, bagate....
intrebari
Nu influenteaza placa aia de desupra, chiar daca are gauri? http://www.rhcforum....tyle_emoticons/default/tongue.gif

Aceasta postare a fost editata de Dragut: 15 September 2007 - 04:56 PM

[Valteras]

O influentza oarecare, o avea... Nu stiu la a cata zecimala...

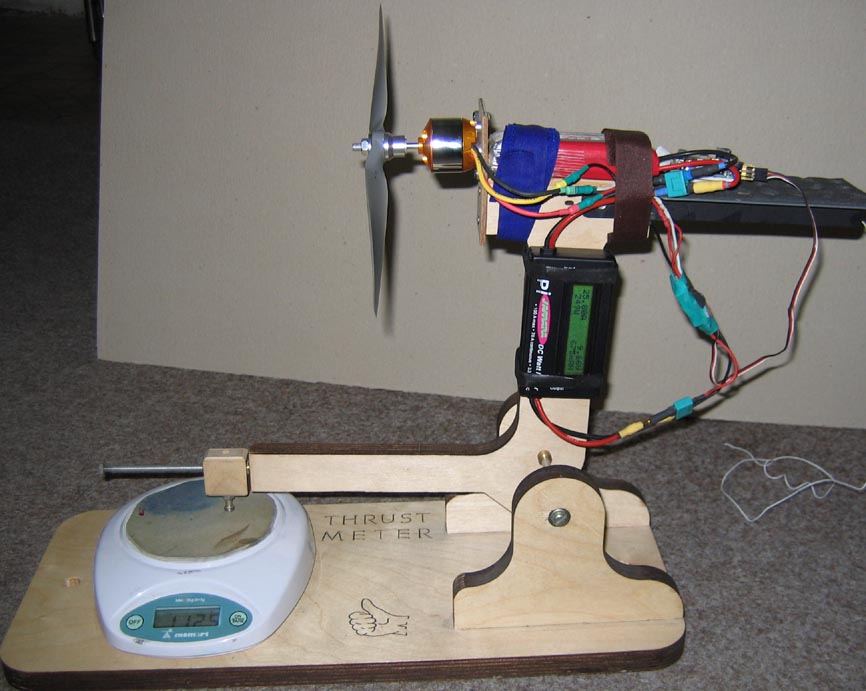

Io am abordat problema un pic altfel. A se vedea poza.

Imagini atasate

•

[Dragut]

faina jucaria .... aparatul ala ce-ti da ... tensiune.... putere electrica.....?
PS: la tensiune nu m-a dus capu! da-i rezolvabila :D

[Valteras]

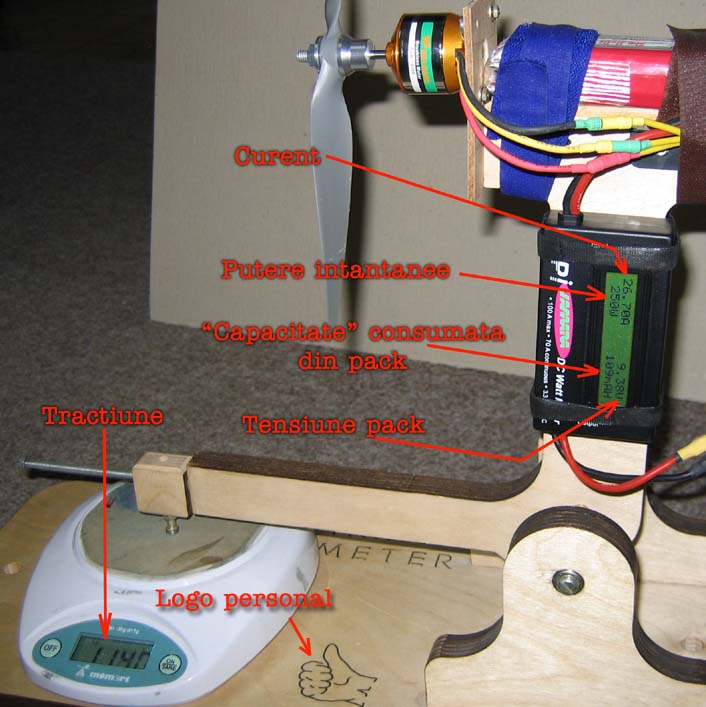

Tensiune in pack, curentul intre pack si controler, puterea instantanee consumata, numar de miliamperi suptzi din pack.

[Dragut]

un nume... link ceva

[Valteras]

Generic se cheama Wattmeter.
Io ii spun Puturometru, dar nu masoara numai puterea.

Il comercializeaza Multiplex, Jamara, etc. Il gasesti in tzara, sau aiurea. De exemplu

Imagini atasate

•

[Sir_Vaska]

Dragut, la 15 Sep 2007, 12:37, a spus:

.......

Materiale:
1. Placaj minim 5mm
2. Cintar 5 kile cu precizie de 1gram
3. Cleste ampermetric de curent continuu de 200A
4. Accu paku mai sanatos
6. o receptie sau un tester de servo (in cazu asta mai trebe si un pack de receptie)
7. regulator
.........

Salut
Unde ai gasit cleste ampermetric pentru curent continuu si la ce pret ?

[Dragut]

la walter! undeva la trei sute si ceva ron parca..... acu ceva timp!

[Dragut]

Atentie la neatentie.... cei care vor sa foloseasca solutia Valterasului sa fie atenti la raportul bratelor .... in calculul fortelor.

Lungime brat dinspre cintar x F indicata de cintar = Lungime brat dinspre motor x F tractiune motor

F tractiune motor = (Lungime brat dinspre cintar x F indicata de cintar )/(lungime br. dinspre motor)


Marele avantaj al metodei e ca se pot masura si tractiuni mult mai mari decit ce poate masura efectiv cintarul.
dezzvantajjul e ca tre stabilit cu exactitate raportul bratelor.

mai e un lucru.... preferabil in articulatia aia e de bagat 2 rulmenti ....

la metoda mea masurarea se face direct...... om vedea daca nu influenteaza vibatiile

Spor
PS: revin saptamina care vine si cu niste masuratori si eventuale observatii

Aceasta postare a fost editata de Dragut: 16 September 2007 - 09:42 PM

[Valteras]

Dragut, la 16 Sep 2007, 21:39, a spus:

Atentie la neatentie.... cei care vor sa foloseasca solutia Valterasului sa fie atenti la raportul bratelor .... in calculul fortelor.

Stai linistit, sunt egale. Lungimea bratului ce calca pe cantar e reglabila. Se regleaza a.i. sa fie egala cu bratzul pe care sta motorul, ca sa nu mai faci calcule. Se citeste direct tractiunea.

Citeaza

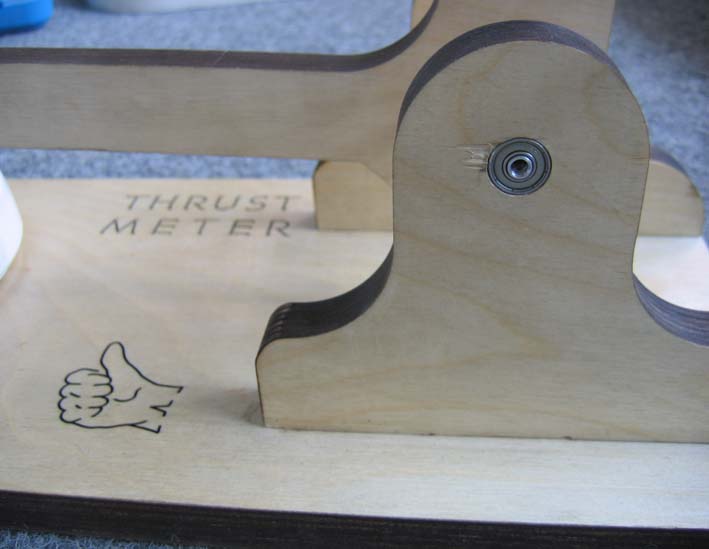

preferabil in articulatia aia e de bagat 2 rulmenti

Ce crezi? M-oi fi gandit?...

Imagini atasate

•

Aceasta postare a fost editata de Valteras: 16 September 2007 - 11:06 PM

[Dragut]

Alo, mosu.... nu pentru tine am zis-o ci pentru aia care vor sa-l faca .... http://www.rhcforum....tyle_emoticons/default/tongue.gif

PS: ideea e ca avem printre noi nu numai mecanici ci toate meseriile asa ca e bine sa aducem aminte lucruri care de alminteri par evidente .....
Discutia nu se poarta intre Valteras si Dragut ci e destinata tuturor celor impatimiti de buleftrice! http://www.rhcforum....tyle_emoticons/default/tongue.gif

Aceasta postare a fost editata de Dragut: 17 September 2007 - 07:29 AM

[Valteras]

Dragut, la 17 Sep 2007, 07:25, a spus:

Discutia nu se poarta intre Valteras si Dragut ci e destinata tuturor celor impatimiti de buleftrice! http://www.rhcforum....tyle_emoticons/default/tongue.gif

Pai atunci tre sa-l asteptam si pa Marinero sa-si dea si el o pareare pertinenta si nepartinitoare...

Io zic ca si standul tau functz. perfect, numa' ca tre sa ai grija sa nu o ia la goana colivia de pe cantar.
Io am mai avut o problema cu el... La tractiuni mari, shandramaua o ia la goana pa mocheta. Tre s-o blochez, ca se plimba prin camera.

[Dragut]

marinero.... e antielectrice .... http://www.rhcforum....tyle_emoticons/default/laugh.gif

[Marinaru]

Valteras, la 17 Sep 2007, 10:31, a spus:

Pai atunci tre sa-l asteptam si pa Marinero sa-si dea si el o pareare pertinenta si nepartinitoare...

Paida...rulmentii aia sunt de la mine!

[SILVIU66]

Marinaru, la 19 Sep 2007, 15:21, a spus:

Valteras, la 17 Sep 2007, 10:31, a spus:

Pai atunci tre sa-l asteptam si pa Marinero sa-si dea si el o pareare pertinenta si nepartinitoare...

Paida...rulmentii aia sunt de la mine!

asa un mesaj la obiect nu am vazut demult.... :angry:

[ERASER]

Felicitari pentru initiativa si dispozitive.
