M-am lipit de niste celule de laptop si m-am gandit ca ar fi un subiect de interes sa arat cum am asamblat un pac.

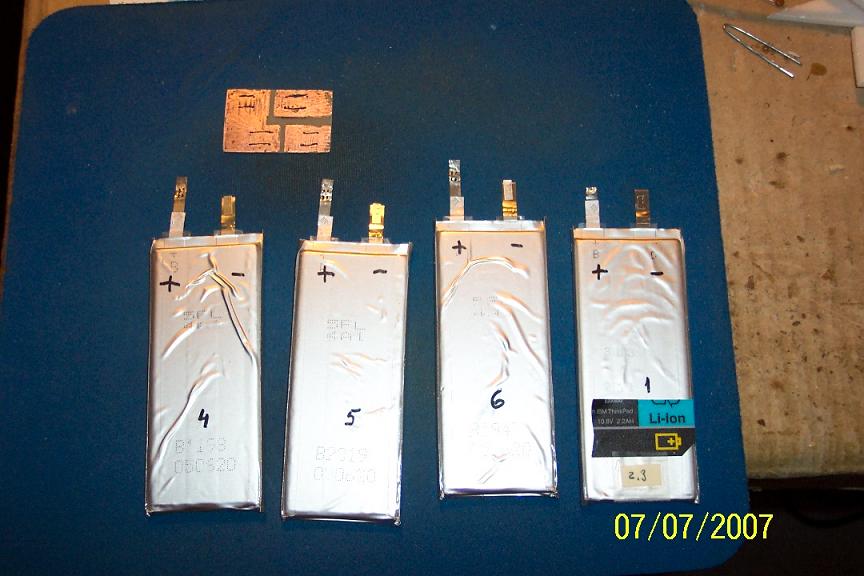

Intai si intai am incarcat toate celulele pana la tensiunea de 3.8V. Apoi am tinut voltmetrul la borne si am conectat o rezistenta de aprox 5 ohmi. Am masurat caderea de tensiune a fiecarei celule in sarcina fata de gol. Am selectat celulele cu caderea cea mai mica pentru a le asambla in pac. Iata celulele selectate si placuta de cablaj cu care se vor face interconexiunile. Placuta este mai importanta dpdv mecanic pentru ca distribuie efortul si evita ruperea terminalelor de la celule. Plusul este din aluminiu si este foarte fragil. Placuta nu a iesit prea aratoasa pentru ca am folosit marker ca sa fac cablajul, dar e potrivita scopului.

Imagini atasate

  • Imagine atasata: post-8-1184018589.jpg

Aceasta postare a fost editata de Cirip: 10 July 2007 - 02:17 AM

Teorie este atunci cand stii totul, dar nu merge nimic.
Practica este cand toate merg, dar nu stii de ce.
Montajele mele imbina teoria cu practica: nu merge nimic si nu stiu de ce.
0

#2 Useril este offline   Cirip

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 732
  • Inregistrat: 07-January 05

Postat 10 July 2007 - 02:21 AM

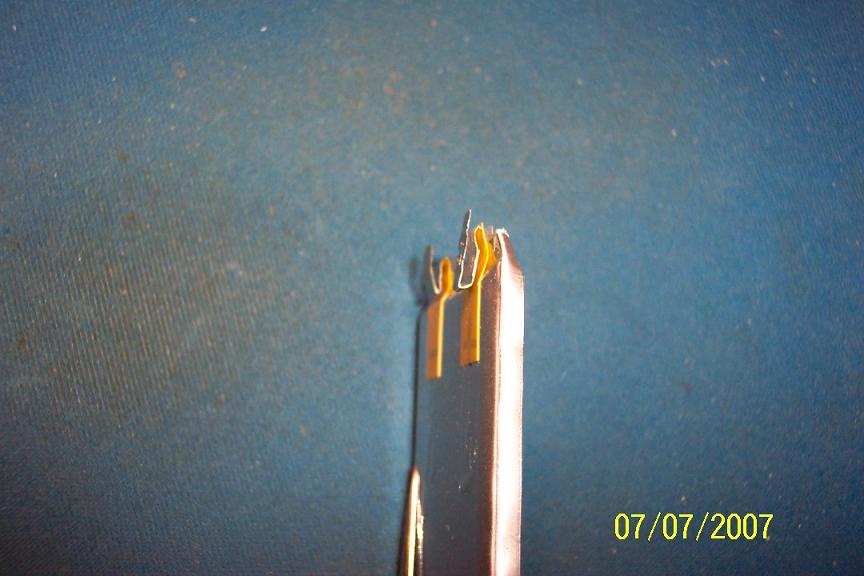

Am indoit lamelele de la fiecare celula, nu le-am taiat. Prin indoire capatul lamelei s-a apropiat de celula si a permis apropierea placutei de interconectare de celule. Am pastrat cu atentie lamela de otel sudata prin puncte de lamela de aluminiu. Otelul se poate cositori mai usor decat aluminiul.

Imagini atasate

  • Imagine atasata: post-8-1184026906.jpg

Teorie este atunci cand stii totul, dar nu merge nimic.
Practica este cand toate merg, dar nu stii de ce.
Montajele mele imbina teoria cu practica: nu merge nimic si nu stiu de ce.
0

#3 Useril este offline   Cirip

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 732
  • Inregistrat: 07-January 05

Postat 10 July 2007 - 02:23 AM

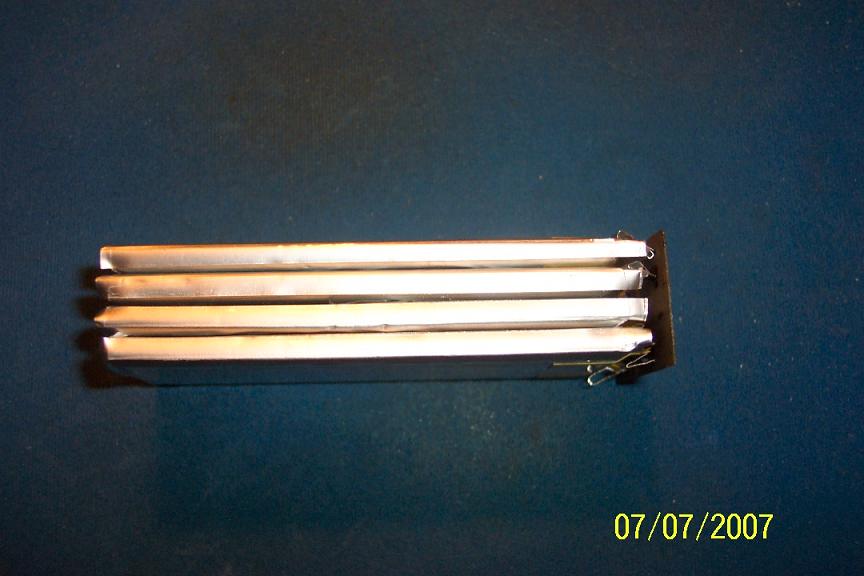

Asa arata celulele cu placuta de interconectare la capat. Asamblarea este provizorie ca sa vad cum arata. Pacul este un 2S2P.

Imagini atasate

  • Imagine atasata: post-8-1184027018.jpg

Teorie este atunci cand stii totul, dar nu merge nimic.
Practica este cand toate merg, dar nu stii de ce.
Montajele mele imbina teoria cu practica: nu merge nimic si nu stiu de ce.
0

#4 Useril este offline   Cirip

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 732
  • Inregistrat: 07-January 05

Postat 10 July 2007 - 02:26 AM

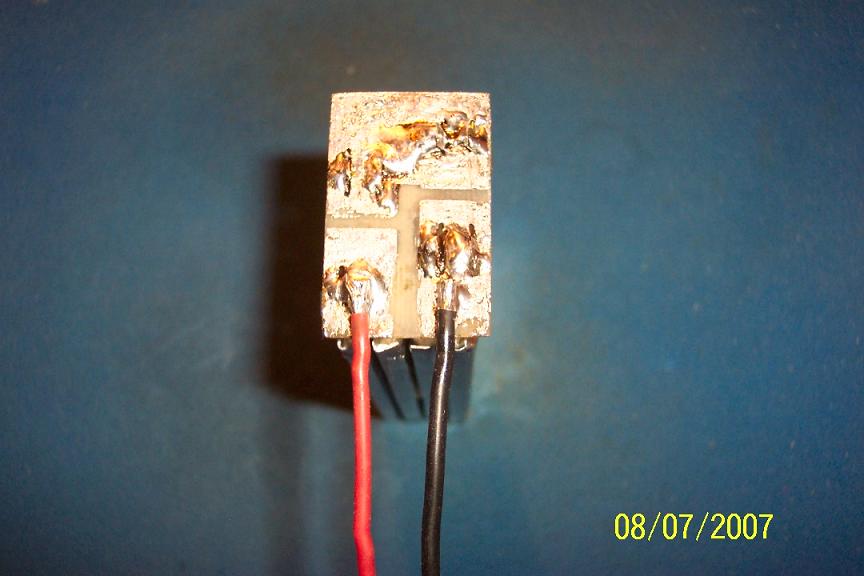

Pacul cu placuta si firele de conexiune cositorite...

Imagini atasate

  • Imagine atasata: post-8-1184027207.jpg

Teorie este atunci cand stii totul, dar nu merge nimic.
Practica este cand toate merg, dar nu stii de ce.
Montajele mele imbina teoria cu practica: nu merge nimic si nu stiu de ce.
0

#5 Useril este offline   Cirip

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 732
  • Inregistrat: 07-January 05

Postat 10 July 2007 - 02:30 AM

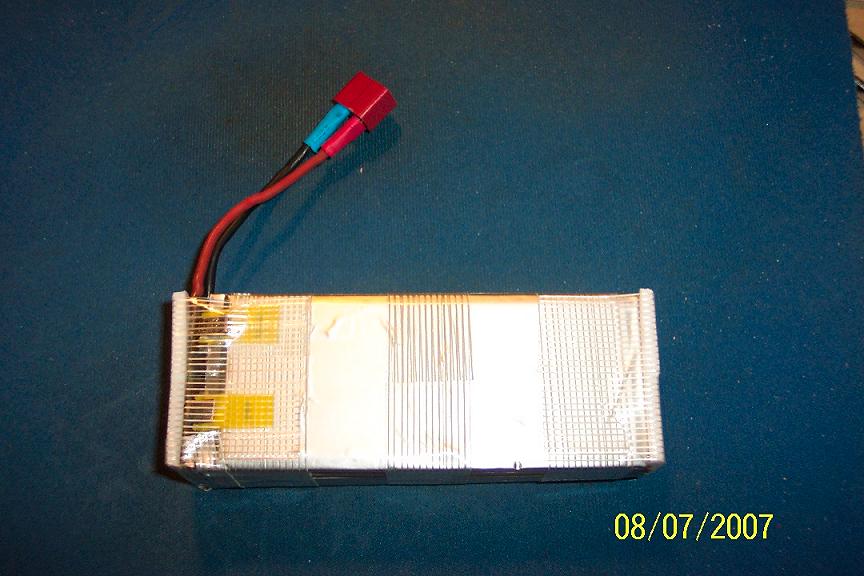

Pacul asamblat final. Se observa bucatile de polistiren de la capete puse acolo in scop de protectie. Am constatat din proprie experienta ca cele mai sensibile zone sunt colturile si o protectie suplimentara este binevenita.

Imagini atasate

  • Imagine atasata: post-8-1184027415.jpg

Teorie este atunci cand stii totul, dar nu merge nimic.
Practica este cand toate merg, dar nu stii de ce.
Montajele mele imbina teoria cu practica: nu merge nimic si nu stiu de ce.
0

#6 Useril este offline   Cirip

  • Membru de onoare
  • PipPipPipPipPipPip
  • Grup: Members
  • Postari: 732
  • Inregistrat: 07-January 05

Postat 10 July 2007 - 02:36 AM

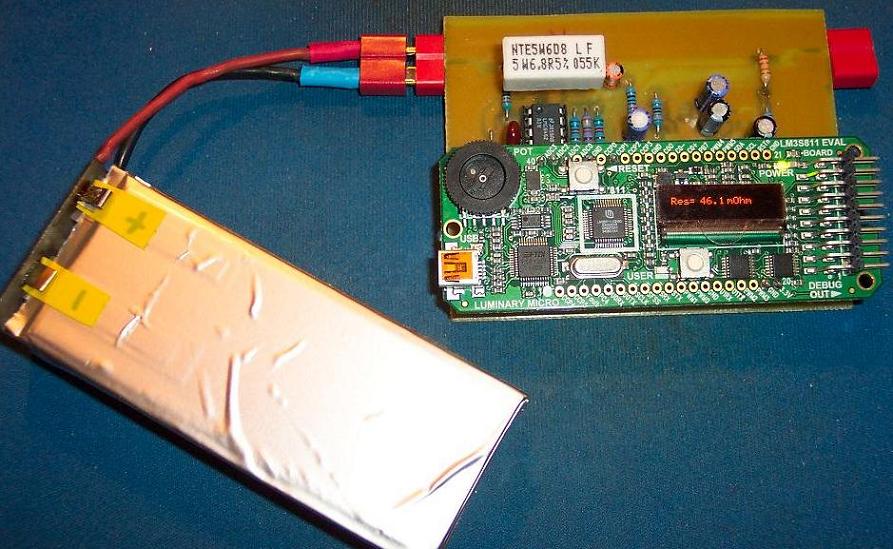

Si o masuratoare a rezistentei interne...
Pacul, asa cum este construit, are 7.4V, 4400mAh. La o rezistenta interna de 50 mOhmi ma astept sa pot trage 20A de la el cu o cadere de tensiune la borne de aprox 1V. Asta il face un pac de 4-5C. Nu e prea mult. Nici nu ma asteptam sa iasa ceva de mare performanta, dar cred ca e utilizabil. Voi reveni cu amanunte cand il voi incarca si voi incerca primul zbor.
