[cristianionut]

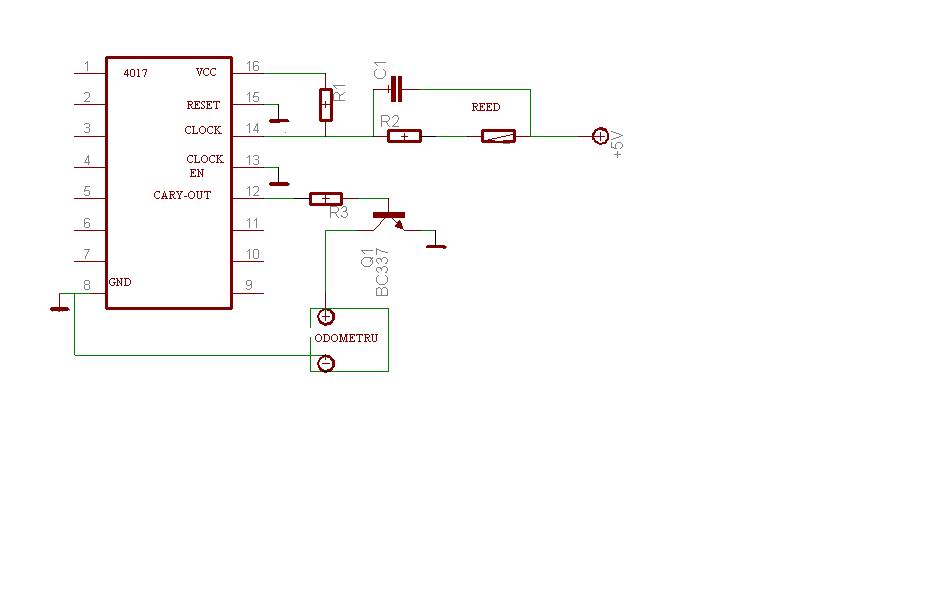

deci , intai am sa postez schema, si daca e vreo greseala, sa ma corectati, ca sa nu lipesc prost...

Imagini atasate

•

[Cirip]

Bine faci ca postezi schema intai.

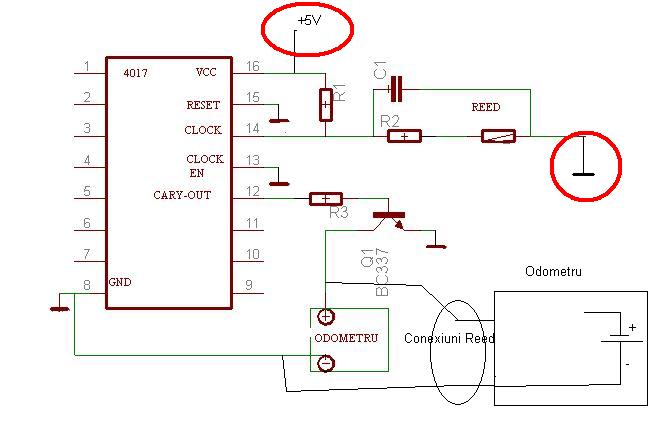

Ai modificarile incercuite, ca sa sara in ochi. De asemenea, masoara cu un ohm metru daca si care dintre firele care merg la releul reed e conectat la minusul pastilei AG13. Pe ala il conectezi la masa montajului. Celalalt, la care ai masurat 1.2V, il pui la colectorul tranz. Asa cum ai desenat pare ca pui colectorul la + adica la baterie si asta nu ar fi corect.
Uite poza si nu te apuca de mestereala pana nu lamurim schema clar.

Cirip

Imagini atasate

•

[cristianionut]

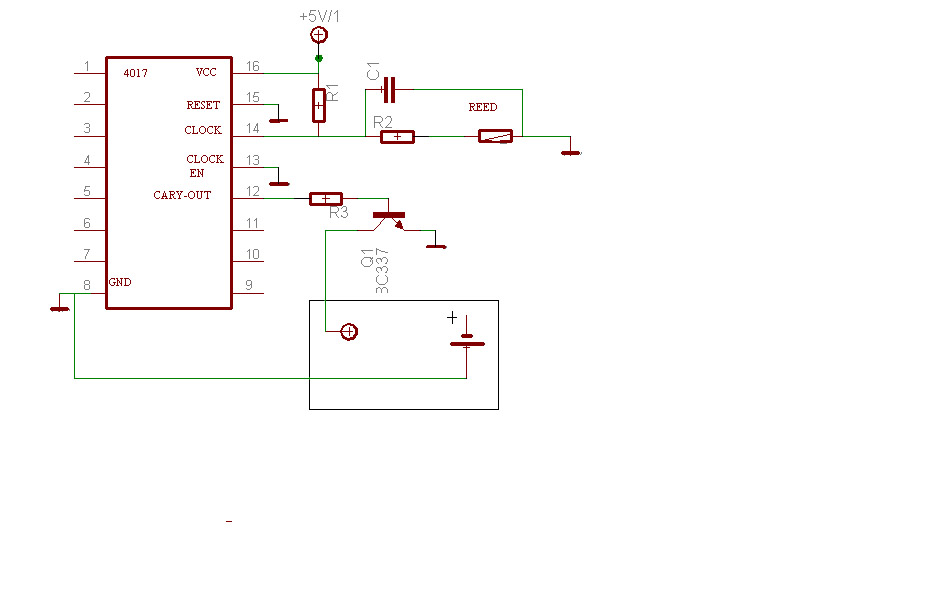

poza 2 , sa vedem daca trece de CTC :)

bineinteles, ca doar minusul odometrului este comun, si la bc leg pinul pozitiv de la reed

Imagini atasate

•

Aceasta postare a fost editata de cristianionut: 08 August 2007 - 01:10 PM

[Cirip]

Trece http://www.rhcforum....tyle_emoticons/default/smile.gif, dar nu ai confirmat daca minusul pastilei AG13 este intr-adevar conectat la unul dintre pinii care merg la reed.

[cristianionut]

mai am un odometru care merge cu un CR2032 (3V) se modifica cumva circuitul daca il pun p-asta?
azi mi l-a dat un prieten... si mi se pare mai bun...

[Cirip]

Intai incearca daca merge fara circuitul ajutator; poate ai noroc.
Circuitul nu se modifica, dar s-ar putea sa poti alimenta si 4017 direct din bateria odometrului.
Nu mi-ai raspuns la intrebarea cu minusul bateriei si e un element important.

Cirip

[cristianionut]

scuze, modificasem mai sus da nu am anuntat!

bineinteles, ca doar minusul odometrului este comun, si la bc leg pinul pozitiv de la care se leaga REED-ul

[cristianionut]

ok, deci vestea buna e ca merge, dar vestea nasoala e ca imi arata 70km/h si asta nu prinde mai mult de 35-40
deci unde am gresit ?

am setat diametrul rotii la 2000mm, pt ca roata masinutei are 200mm circumferinta,
unde sa fie greseala ?

[Cirip]

cristianionut, la 8 Aug 2007, 21:46, a spus:

am setat diametrul rotii la 2000mm, pt ca roata masinutei are 200mm circumferinta,
unde sa fie greseala ?

O roata cu diametrul de 2000mm are circumferinta (lungimea cercului) de 6283mm.
O roata cu circumferinta de 200mm are diametrul de 63mm.

Comparam cai cu dovleci... Ce cere odometrul? Diametrul sau circumferinta?
De asemenea, ai tinut cont de ceva rapoarte de (de)multiplicare, daca exista, la punctul in care faci masuratoarea?

Te rog tine-ne la curent cu evolutia lucrarii. Se pare ca iese soarele incet incet :D

Cirip

[cristianionut]

scuze, am gresit, ma gandeam la una si am scris alta , vroiam sa spun ca am setat circumferinta la 2000mm pe odometru, si circumferinta rotiii mmasinutei are 200mm, de asemenea, am montat senzorul direct pe diferential, deci raportul e 1:1,
bineinteles ca am sa va tin la curent :D

odometrul cere circumferinta....

[cristianionut]

ok, se pare ca problema era magnetul care e prea puternic, (am folosit o bucatica de magnet neodymium, ) asa ca am pus o bucatica si mai mica de magnet si acum arata cam 34km/h, deci URA IN FINAL AM REUSIT !




MII DE MULTUMIRI DOMNULUI CIRIP PT PRICEPEREA, RABDAREA SI DEVOTAMENTUL DE CARE A DAT DOVADA IN ACEST SUBIECT


;) :D

[Cirip]

;) :D OK, pentru putin. Ma bucur ca in final ai scos-o la capat.
Distractie placuta!

Cirip

[cristianionut]

cum fac si eu adaptarea de la releu reed la tranzistor hall ?
pt ca din motive necunoscute mie s-a spart sticla releului , cred ca de la vibratii, si as vrea sa il trec pe HALL

[Cirip]

Aleleiiii... dar ce-i acolo! Pai nu ai infasurat releul intr-un cauciuc sau un burete? Cred ca si polistiren mergea...
Senzor hall zici? Pai incepem cu o foaie de catalog, ca-s multi senzori din astia. Dar cred ca mai bine mai faci rost de un releu reed si il protejezi mai bine la vibratii. Specialistii in mecanica ar putea sa iti dea o sugestie aici; mecanica nu e domeniul meu.
Cirip
