[Sir_Vaska]

Sa inteleg ca are si electronica care functioneaza la 1.2 V ? http://www.rhcforum....tyle_emoticons/default/ohmy.gif
Un led merge numai de la 3V in sus. Nu poti face o poza cu acea lampa ? Eventual si ceva in interior ...

[p990i]

Am impresia ca are un ridicator de tensiune ca am vazut ca mai toate au si o bobina pe acolo, 2-3 tranzistori, iar celula aia, nu o sa-ti dea in soare direct, perpendicular, cer senin, mai mult de 50-100mA indiferent de ce natie este lampa.

[Alex Baccilu]

da, au un booster, ridicator de tensiune, celula da 1V si montajul ridica la tensiunea ceruta de LED - ca cel din schema asta: http://elm-chan.org/...1/report_e.html

am incercat sa fac montajul dar, desi pare simplu, mi-am prins urechile rau, nu vrea sa mearga deloc, am incercat bobina aia in toate felurile si nimic.
am vazut si scheme de boostere mai simple, cu un integrat tip MAX dar n-am gasit la noi integratul asta + se pare ca are un prag >0.8 V asa ca cel mai simplu ramane cu bobina

un alt booster experimental este aici: http://www.makezine.com/blog/archive/2007/...TC-0D6B48984890
nici asta nu mi-a mers http://www.rhcforum....tyle_emoticons/default/mad.gif

solaria din Constanta nu aduce celule mici decat in kituri de jucarii si pretul e prohibitiv
panourile mari imi sunt inutile la experimentele mele

am sa incerc sa caut o lampa de gradina care sigur are un ridicator de tensiune in ea, sper sa ma pricep sa o dibuiesc, sunt unele care au ledul la tensiune mica iar eu "vanez" montajul

asadar, daca e cineva electronist bun si are placerea sa se aplece asupra montajelor de mai sus, eu as fi tare curios daca reuseste - atentie, se pare ca si tranzistorul trebuie sa fie de RF, acolo e un oscilator care mareste tensiunea

bafta

[p990i]

Tranzistorul nu trebuie sa fie de Rf pentru ca oricum nu ajungi in plaja aia; un bd cred ca este suficient, dar oricum functie de tranzistor depinde randamentul montajului.
Ai tinut cont de sensurile bobinelor?
Am vazut recent in Carrefour 10lampi de gradina la aproximativ 65 ron, problema este ca celulele sunt policristaline, si probabil randamentul lor lasa de dorit, fiecare celula fiind formata din ~4 celule mai mici, dar daca iei in calcul pretul, care este la jumatate, eu zic sa nu mai stai pe ganduri, asta in caz ca si la voi este aceeasi oferta :D

[Alex Baccilu]

chiar acum vin de la Carrefour si le-am vazut, nu m-am indurat sa le iau, pareau asa de anemice celulele :D oare cum reusesc sa incarce alea un acumulator?
eu am una din asta care are in scurtcircuit abia 5 mA/3V si totusi incarca doi acumulatori de 1.25...nu e un curent prea mic? ma mir ca se incarca

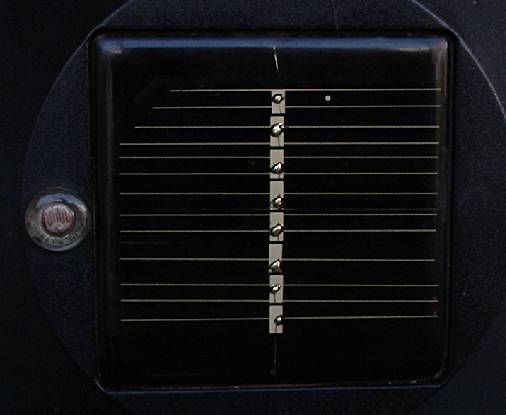

uite cate "trasee" are in ea
alea de la Carrefour parca aveau numai 4x2 fire / lampa

Imagini atasate

•

[Alex Baccilu]

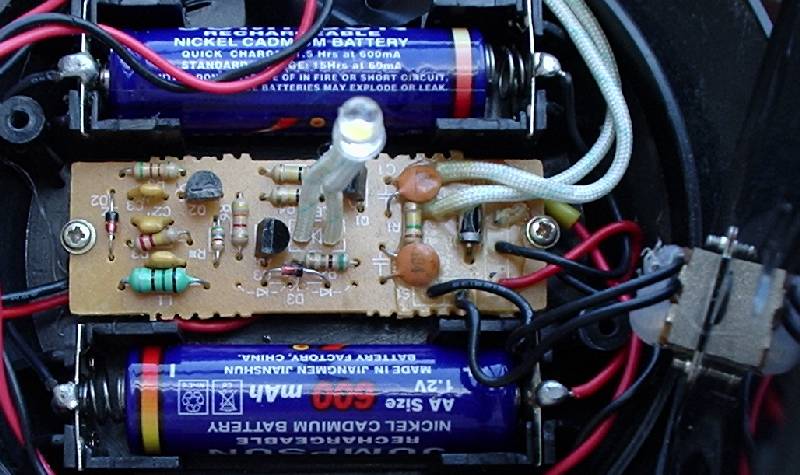

aici e montajul, sunt 3 tranzistori acolo si 2 condensatori
un electronist bun mi-ar putea spune daca-i miroase a ridicator de tensiune acolo? sau montajul foloseste doar la incarcare si aprindere led cand nu mai e lumina?

Imagini atasate

•

[Alex Baccilu]

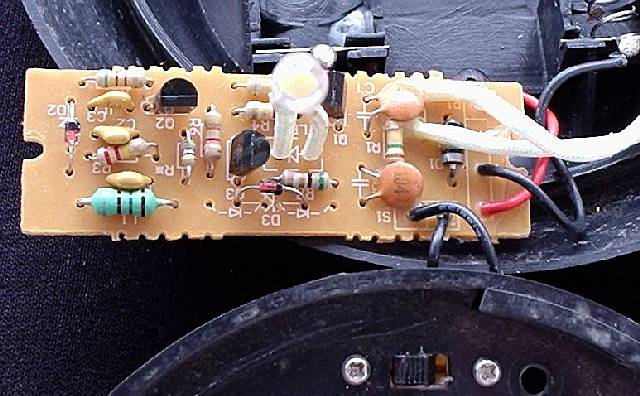

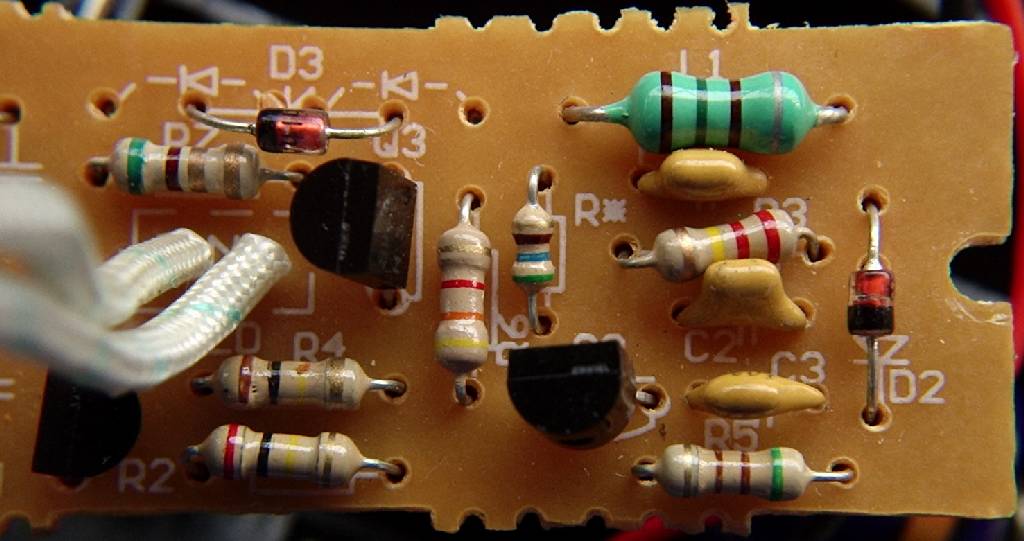

inca o poza mai buna, un prieten imi atrage atentia ca e si o L1 acolo, deci bobina...pare un rezistor ala, ce ziceti? in stanga jos in poza

Imagini atasate

•

[Sofian]

da este bobina L1
si este un oscilator cu sarcina bobina L1 care ridica putin tensiunea dar randamentul este mic rau

[Alex Baccilu]

ai cumva o schema asemanatoare?
multumesc

[Sir_Vaska]

era buna o poza si cu cablaju , ca sa extragem schema. Si eventual o poza mai clara cu componentele , ca asa cum e acum eu nu reusesc sa disting culorile la rezistente si nici marcaju la tranzistori ..

Aceasta postare a fost editata de Sir_Vaska: 03 April 2007 - 12:50 PM

[Alex Baccilu]

imediat se face
din cate am vazut pana acum incarcarea se face simplu: celula solara e legata prin intermediul unei diode direct la acumulatori
fac poze si cu celelalte si postez

[Alex Baccilu]

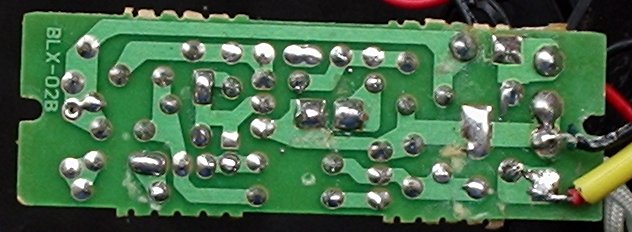

partea cu cablaj
cele doua fire pleaca spre celula solara, cel rosu cu invelish galben e plusul si cel negru e minusul

Imagini atasate

•

Aceasta postare a fost editata de Alex Baccilu: 03 April 2007 - 01:30 PM

[Alex Baccilu]

alta poza, jumatate din partea cu piese

Imagini atasate

•

[Alex Baccilu]

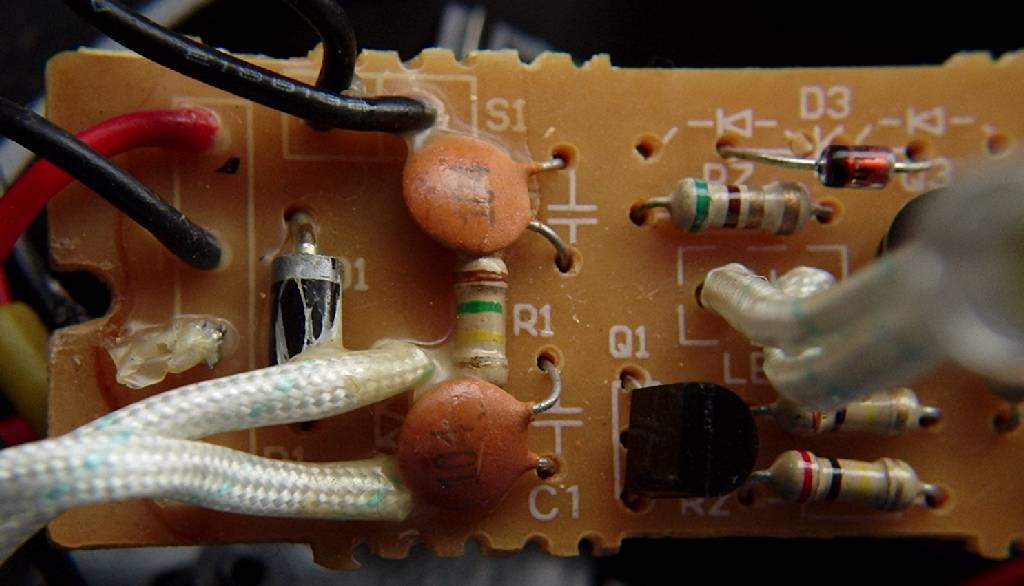

si cealalta jumatate
cele doua fire negre de sus, unde scrie S1 se duc la intrerupatorul on-off care opreste ledul in caz ca pui lampa in ambalaj si senzorul crede ca a venit noaptea

firele rosu si negru din stanga se duc la acumulatori

alte intrebari daca aveti spuneti si fac poze imediat

am senzatia ca nu e nici un booster aici :-(

Imagini atasate

•

[levis]

am si eu trei lampi din acelea de gradina. ele se incarca in decursul unei zile dar 1 din ele imi lumineaza toata noaptea, restul se sting in cateva ore 3-4 ore
am avut cumparat de la rusi din bazar de la suceava un panou de circa 8x12 cm si era destul de slab ziceam eu atunci dar mergea bine la un minicasetofon (3 volti) atunci cand lam avut nu lam masurat
si apropo era la un pret de nimic dar lucrat in stil sovietic (trainic).

[Alex Baccilu]

da, la 10 mA maxim cat se incarca doi acumulatori cu un total de 1200 mA ar insemna 120 de ore de soare bun

[mishu_g]

levis, la 3 Apr 2007, 17:14, a spus:

am avut cumparat de la rusi din bazar de la suceava un panou de circa 8x12 cm si era destul de slab ziceam eu atunci dar mergea bine la un minicasetofon (3 volti)

Am avut si eu 4 panouri rusesti luate tot din bazar dar acum cativa ani si mergeau destul de bine iar pretul era foarte mic (am senzatia ca rusii nu le cumparau oficial !!!!).

La voi mai aduc rusii asa ceva ? ma intereseaza

[Alex Baccilu]

n-am vazut niciodata la rusi in CT asa ceva, nici n-au auzit
eu caut panouri solare mici, pentru diverse aplicatii, dar nu gasesc :-(

[Alex Baccilu]

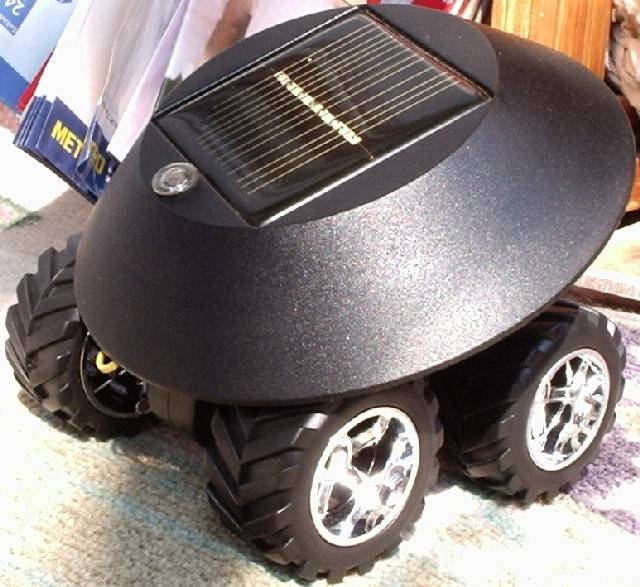

am pus "palaria" pe roti

Imagini atasate

•

[Alex Baccilu]

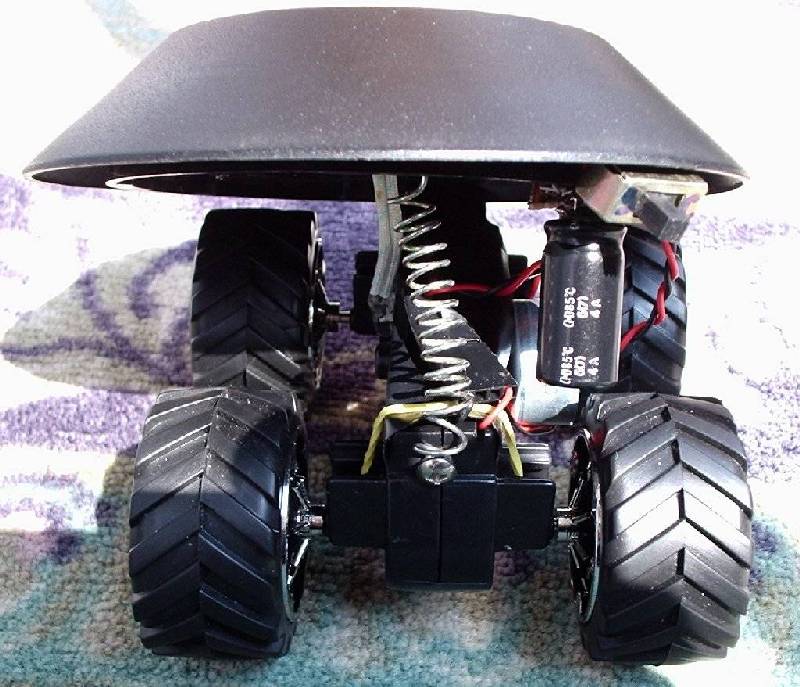

poza 2

Imagini atasate

•

[Alex Baccilu]

am si un mov sa vedeti cum merge dar nu stiu cum l-as putea pune aici, idei va rog

[Alex Baccilu]

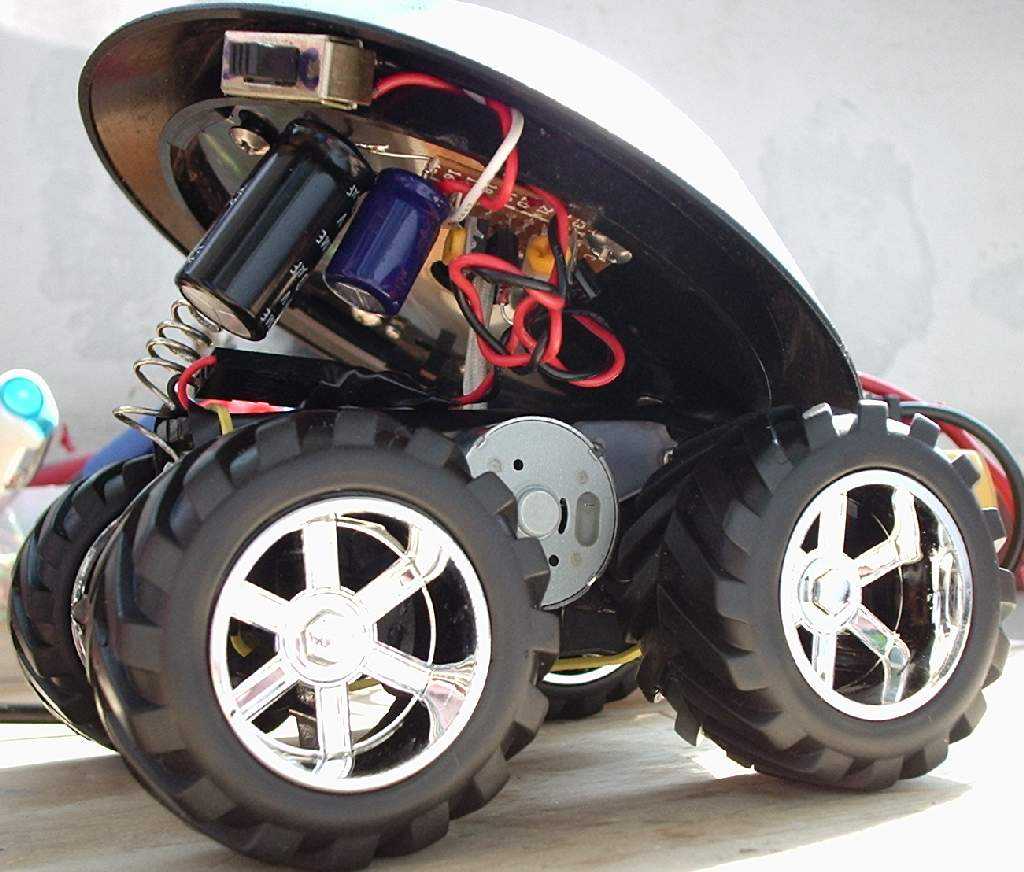

si o poza de sub capota
pentru greutatea pe care o are acum (in palarie sunt si doi acumulatori si insusi palaria e din plastic greu) merge destul de voiniceste, pe teren neted si fara inclinatie, daca e soare bun, merge aproape continuu, cum da un nor incepe sa "pulseze" :-)

Imagini atasate

•

[petro]

.mov pe youtube si pui linku aici

[levis]

Am vazut in bazar la suceava anul trecut am sa ma uit da nu sunt din suceava si nu prea am drum acu dar daca aflu ceva te tin la curent.

[Alex Baccilu]

buna idee petro
http://www.youtube.c...h?v=xyBNp8iPShI

[Alex Baccilu]

si inca una: http://www.youtube.c...h?v=4EK_qJ3HDUI

[Alex Baccilu]

aici e fara rotile din fatza si cu celula cealalta in spate, nu are nevoie de nici un montaj ca sa mearga, e diferenta mare intre celule: http://www.youtube.c...h?v=GJrb-i8apu4
si
http://www.youtube.c...h?v=RAMjS3RrpVM

[claudia]

as vrea sa creez o masina solara daca se poate cea mai simpla ..imi trebuie pt un proiect si trebuie doar sa arat ca functioneaza.cine poate sa ma ajute rog sa ma contacteze urgent

[bitex]

Buna claudia!
Nu ai precizat cam ce fel de ajutor vrei.
Ai mai multe variante: poti gasi kit-uri gata construite pe net si mai mesteresti cate ceva la ele sa fie OK, poti cauta componente pe aici sa sa construiesti tu ceva sau poti pune pe altul sa-ti faca. Proiecte gata facute gasesti greu, sau gasesti greu proiecte (planuri) pe care sa le respecti, din cauza materialelor, ca nu se prea potrivesc.
Preferabil sa faci tu proiectul, ca o sa te lauzi cu el dupa ce termini...
In principiu ai nevoie de 1-2 celule "solare" (daca-ti place termenul), un motoras mic neaparat cu reductor si o masinuta de jucarie. Eventual gasesti o masinuta cu motor cat mai mic, montezi deasupra cele doua celule si faci legaturile catre motor. Mai pui pe acolo un intrerupator si e aproape gata.
Am vazut celule care pot fi folosite la asa ceva intr-un magazin Conex, pe strada Maica Domnului. Nu stiu preturile, dar pot fi mari. Posibil sa mearga adaptate 2-3 celule de la lampile de gradina, ceva mai ieftine, care pot fi gasite in multe magazine, dar acolo ai de mesterit putin...
Succes!

[Skyspy]

Sal

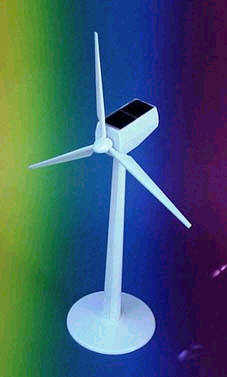

dupa cum zicea si bitex exista kituri gata de cumparat sau iei componentele si-ti faci singur "masina" care-ti place.Desi prin masina se pot intelege mai multe apatate dupa cum arata pozele de mai jos.Kiturile acestea costa intre 20 si 45€ si se pot cumpara din germania.

Imagini atasate

•
